Описание продукта

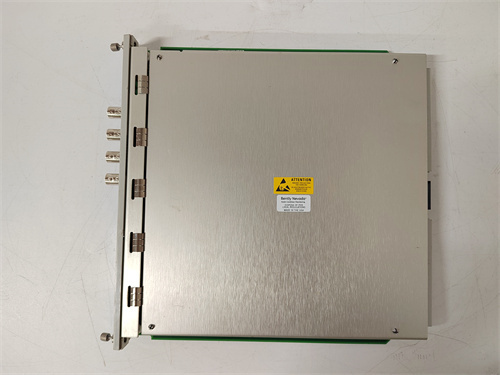

BENTLY 3500/05-01-01-00-00-01 — это центральный модуль контроллера системы мониторинга состояния роторного оборудования Bently Nevada, являющийся “головным узлом” комплекса 3500. Данный модуль BENTLY 3500/05-01-01-00-00-01 управляет данными от всех подключенных модулей (например, 3500/25 для обработки сигналов, 3500/42 для вывода тревог), собирает и обрабатывает их в реальном времени, а также обеспечивает связь с внешними системами (SCADA, ПО Bently System 1). Благодаря высокой производительности и отказоустойчивости, BENTLY 3500/05-01-01-00-00-01 критически важен для объектов с нулевым допуском к авариям — атомных электростанциях, крупных газоперекачивающих станциях, где отслеживание состояния турбин и компрессоров определяет безопасность всего производства. Особенно важно, что BENTLY 3500/05-01-01-00-00-01 поддерживает расширенные функции логирования и алертов, позволяя операторам анализировать исторические данные и быстро реагировать на нештатные ситуации. Детальную информацию о конфигурации сети, настройке протоколов и резервном копировании можно найти по ссылке на BENTLY 3500/05-01-01-00-00-01: [вставьте предоставленную ссылку]. Также BENTLY 3500/05-01-01-00-00-01 оснащен многоцветными LED-индикаторами состояния системы, упрощая визуальную диагностику работоспособности.
Технические параметры
- Тип устройства: центральный контроллер системы мониторинга Bently 3500
- Модельный код расшифровка: 3500/05 (серия контроллеров 3500) — 01 (количество Ethernet-интерфейсов: 1) — 01 (количество RS-485 интерфейсов: 1) — 00 (без опциональной защиты от перегрева) — 00 (стандартная память) — 01 (поддержка логирования данных)
- Основные параметры обработки данных:
- Максимальное количество подключаемых модулей: 16 (в рамках одной рамы 3500/10)
- Частота обновления данных: ≤10 мс (реальное время для критических параметров)
- Объем памяти для логирования: 8 ГБ (встроенная флеш-память, расширяема до 32 ГБ)
- Поддерживаемые форматы логирования: CSV, XML, бинарный (для совместимости с Bently System 1)
- Коммуникационные параметры:
- Ethernet-интерфейс: 1 порт Gigabit Ethernet (RJ45), протоколы TCP/IP, Modbus TCP, OPC UA
- RS-485 интерфейс: 1 порт, протокол Modbus RTU (для обратной совместимости с старыми модулями)
- Скорость передачи: Ethernet (1000 Мбит/с), RS-485 (9600–115200 бод)
- Поддержка удаленного доступа: через SSH/VPN (для безопасной настройки и диагностики)
- Питание:
- Входное напряжение: 24 В DC ±10% (от источника 3500/15)
- Потребление: ≤20 Вт (при максимальной нагрузке от 16 модулей)
- Защитные функции:
- Защита от короткого замыкания на коммуникационных интерфейсах
- ЭМС по классу EN 61326-1 Class A (устойчивость к сильным электромагнитным помехам)
- Защитная шина для синхронизации с резервным контроллером (при установке 2-го контроллера для отказоустойчивости)
- Механические параметры:
- Материал корпуса: нержавеющая сталь 304
- Габариты (длина × ширина × толщина): 180 × 100 × 40 мм
- Вес: 650 г
- Тип монтажа: только в раму системы Bently 3500/10 (стандартная рама для модулей 3500)
- Уровень защиты: IP20 (IEC 60529) — для установки в закрытые шкафы управления
- Температурные параметры:
- Рабочая температура: 0 °C до +65 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Модули системы 3500: 3500/25 (обработка сигналов), 3500/42 (вывод тревог), 3500/92 (интерфейс с ПО)
- Внешние системы: SCADA Siemens WinCC, Schneider Citect, ПО Bently System 1 v6.0+, контроллеры PLC Siemens S7-1500
- Сертификации: ISO 9001, CE, UL 508, ATEX Zone 2, IEC 61508 SIL 2 (для систем безопасности)
- Гарантийный срок: 60 месяцев
Преимущества и особенности
- Высокопроизводительная обработка данных: BENTLY 3500/05-01-01-00-00-01 обновляет информацию каждые 10 мс, что критично для выявления быстрых изменений параметров (например, резких всплесков вибрации турбины) и своевременного запуска защитных механизмов.
- Гибкая коммуникация: Поддержка Gigabit Ethernet (OPC UA, Modbus TCP) и RS-485 (Modbus RTU) обеспечивает совместимость с современными облачными платформами и старыми промышленными системами — не требует замены существующей инфраструктуры.
- Расширенное логирование: Встроенная память 8 ГБ (расширяема до 32 ГБ) хранит исторические данные за месяцы, позволяя операторам анализировать тенденции износа оборудования (например, постепенное увеличение вибрации подшипников) и планировать предупреждающее обслуживание.
- Поддержка отказоустойчивости: Возможность подключения резервного контроллера через защитную шину устраняет одиночные точки отказа — если основной контроллер выходит из строя, резервный немедленно принимает управление, неInterrupting мониторинг.
- Интеграция с SIL 2 системами: Сертификация IEC 61508 SIL 2 позволяет использовать BENTLY 3500/05-01-01-00-00-01 в критических системах безопасности, где ошибка мониторинга может привести к катастрофическим последствиям.
Прикладные случаи по отраслям
- Энергетика: BENTLY 3500/05-01-01-00-00-01 используется в атомных электростанциях как центральный контроллер для мониторинга турбин реакторных установок. Он собирает данные от 12 модулей 3500/25 (обработка сигналов от датчиков вибрации/положения), обрабатывает их в реальном времени и передает критические алерты в систему безопасности SIS — при превышении порогов немедленно останавливает турбину.
- Нефтегазовая отрасль: На крупных газоперекачивающих станциях контроллер управляет данными от 8 модулей 3500/25 (для 4-х компрессоров). Через Gigabit Ethernet он передает данные в облачную платформу Bently APM, где специалисты анализируют тенденции и планируют ремонт компрессоров в периоды низкой нагрузки.
- Металлургия: В сталелитейных цехах BENTLY 3500/05-01-01-00-00-01 мониторит состояние 6 электродвигателей рольгангов (через модули 3500/25). RS-485 интерфейс обеспечивает связь с контроллером Siemens S7-1500, который регулирует скорость рольгангов при появлении предупреждающих сигналов (например, увеличение вибрации).
- Химическая промышленность: В реакторных установках контроллер собирает данные от датчиков агитаторов и передает их в локальную SCADA-систему. Расширенное логирование позволяет отслеживать связь между вибрацией агитаторов и качеством продукции, оптимизируя режимы работы.
Сравнение с конкурентами
По сравнению с аналоговыми центральными контроллерами (например, Bently 3500/05-00-00-00-00-00, SKF Microlog CMXA 900) BENTLY 3500/05-01-01-00-00-01 имеет три ключевые преимущества:
- Поддержка Gigabit Ethernet и OPC UA: Базовые модели 3500/05 имеют только Fast Ethernet (100 Мбит/с), а SKF контроллеры не поддерживают OPC UA — BENTLY 3500/05-01-01-00-00-01 обеспечивает быструю передачу больших объемов данных в облачные платформы.
- Расширяемая память для логирования (до 32 ГБ): Конкуренты имеют фиксированную память ≤4 ГБ, что ограничивает хранение исторических данных — данный контроллер хранит информацию за несколько месяцев, критично для анализа долгосрочных тенденций.
- Сертификация SIL 2: В отличие от большинства аналогов (только базовые сертификации), BENTLY 3500/05-01-01-00-00-01 подходит для систем безопасности, что делает его необходимым для атомных электростанций и крупных нефтегазовых объектов.
Советы по выбору и предостережения
Советы по выбору
- Оцените требования к производительности и коммуникации: Выбирайте BENTLY 3500/05-01-01-00-00-01 если вам нужно Gigabit Ethernet (для облачных интеграций), расширенное логирование и SIL 2 сертификацию (для критических объектов). Для стандартных условий (например, теплоэлектростанции) подойдут базовые модели 3500/05.
- Проверьте количество подключаемых модулей: Контроллер поддерживает до 16 модулей — при необходимости мониторинга более 16 точек используйте несколько рам 3500/10 с синхронизированными контроллерами.
- Учтите нужды в отказоустойчивости: Если остановка мониторинга приведет к большим потерям, установите два контроллера (основной + резервный) с защитной шиной — это устранит одиночные точки отказа.
Предостережения
- Монтаж и настройку выполняйте только сертифицированным персоналом Bently: Неправильная конфигурация коммуникации или подключение модулей может привести к потере данных или некорректной работе защитных механизмов, повреждая BENTLY 3500/05-01-01-00-00-01 или оборудование. Строго следуйте официальному руководству Bently.
- Регулярно создавайте резервные копии конфигурации: Раз в неделю сохраняйте настройки контроллера (через ПО Bently System 1) — при сбросе параметров это позволит быстро восстановить работу без переконфигурирования.
- Контроль температуры рамы: Температура в раме 3500/10 не должна превышать +65 °C — повышенная температура снижает производительность контроллера и может привести к зависанию. Используйте дополнительное охлаждение для шкафов в жарких зонах.
- Ограничьте удаленный доступ: Настройте SSH/VPN только для авторизованных пользователей — несанкционированная конфигурация может привести к ошибкам в работе системы. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
