Описание продукта

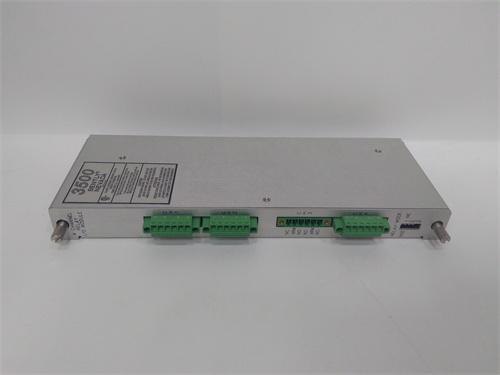

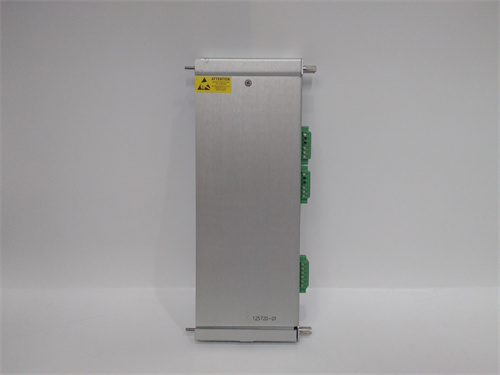

BENTLY 3500/05-01-02-00-00-01 — это модуль питания и сигнального преобразования для системы мониторинга Bently 3500, разработанный компанией Bently Nevada (часть GE Digital) для стабильного питания индуктивных датчиков (например, 330103, 330550) и преобразования их низкоуровневых сигналов в стандартные аналоговые сигналы (4–20 мА) для модулей мониторинга. Он выступает ключевым элементом инфраструктуры Bently 3500, обеспечивая два критических шага: подачу стабильного напряжения на сенсоры (чтобы избежать искажений сигналов) и преобразование индуктивных сигналов (изменение импеданса) в формат, читаемый модулями вибрации/позиции (например, 3500/42, 3500/53). Как специализированное решение для системы 3500, BENTLY 3500/05-01-02-00-00-01 отличается высокой надежностью, интеграцией с внутренней шиной Bently 3500 и защитой от внешних воздействий (электромагнитные помехи, короткое замыкание). Отличая się от универсальных модулей питания, BENTLY 3500/05-01-02-00-00-01 оптимизирован под конкретные требования сенсоров Bently — поддерживает фиксированное выходное напряжение (24 В DC) и точную калибровку сигналов, что гарантирует высокую точность измерений. Благодаря компактному дизайну (подходит для шасси Bently 3500) и поддержке нескольких датчиков одновременно, BENTLY 3500/05-01-02-00-00-01 экономит пространство в шкафу и упрощает монтаж, а сертификация на безопасность делает его подходящим для критических объектов (например, ТЭЦ, нефтегазовые площадки) — становясь надежным звеном для системы предупредительного обслуживания (PdM) и защиты дорогостоящего оборудования.
Параметры продукта
- Тип устройства: Модуль питания и сигнального преобразования для системы Bently 3500.
- Основная функция: Стабильное питание индуктивных датчиков Bently, преобразование индуктивных сигналов в аналоговые 4–20 мА, защита от помех и неисправностей.
- Характеристики питания:
- Входное напряжение: 100–240 В AC (универсальное, адаптируется к разным сетям электроснабжения);
- Выходное напряжение для датчиков: 24 В DC ±0,5% (стабильное, чтобы избежать искажений сигналов);
- Максимальный выходной ток: 200 мА (поддерживает до 4 индуктивных датчиков Bently 330103 одновременно).
- Характеристики преобразования сигнала:
- Тип входных сигналов: Индуктивные (изменение импеданса от датчиков положения/вибрации);
- Тип выходных сигналов: Аналоговый ток 4–20 мА (пропорционален измеряемым параметрам — зазору, вибрации);
- Точность преобразования: ±0,1% от полного диапазона (гарантирует точность данных для модулей мониторинга).
- Механические характеристики:
- Размеры: 160 мм (высота) × 100 мм (ширина) × 200 мм (глубина);
- Материал корпуса: Алюминий с антикоррозионным покрытием;
- Монтаж: Только в шасси Bently 3500 (стандартный слот для модулей серии 3500).
- Функции защиты:
- Защита от электромагнитных помех (ЭМП): Фильтр низких частот (соответствует классу EN 55022);
- Защита от короткого замыкания: Автоматический отключение выхода при коротком замыкании (восстановление после устранения неисправности);
- Защита от перепарирования полярности: Диоды защита от неправильного подключения питания.
- Совместимость:
- Сенсоры Bently: 330103-00-20-10-02-00, 330550-A06-B00, 330130-085-02-CN;
- Модули Bently 3500: 3500/42 (вибрация), 3500/53 (позиция), 3500/25 (коммуникация);
- ПО: Совместимо с Bently System 1 (для калибровки и диагностики модуля).
- Сертификации: UL 508, CSA C22.2 No.14, IEC 61010-1, ATEX Zone 2.
Преимущества и особенности
- Стабильное питание для сенсоров: Выходное напряжение 24 В DC ±0,5% предотвращает искажения сигналов от индуктивных датчиков, что критично для точности измерений вибрации и позиции — проблема, которой страдают универсальные модули с плавающим напряжением.
- Интеграция с системой Bently 3500: Автоматическое распознавание модулем 3500 через внутреннюю шину упрощает настройку — достаточно установить BENTLY 3500/05-01-02-00-00-01 в шасси, и система автоматически подключает его к модулям мониторинга.
- Многофункциональность (питание + преобразование): Объединяет два функции в одном модуле, заменяя отдельные источники питания и преобразователи — экономит пространство в шкафу Bently 3500.
- Надежные функции защиты: Фильтр ЭМП и защита от короткого замыкания увеличивают срок службы датчиков и модуля, предотвращая повреждение электроники при неисправностях.
- Сертификация ATEX Zone 2: Может использоваться на нефтегазовых площадках и в химических цехах без дополнительных защитных корпусов, снижая монтажные затраты.
Случаи применения в отраслях
- Энергетика: В ТЭЦ с паровыми турбинами BENTLY 3500/05-01-02-00-00-01 питает 4 индуктивных датчика 330103 (на подшипниках турбины) и преобразует их сигналы в 4–20 мА для модуля 3500/42. Стабильное питание гарантирует точность измерения вибрации, а фильтр ЭМП исключает помехи от генераторов — это позволяет своевременно выявить небаланс ротора.
- Нефтегаз: На компрессорных станциях BENTLY 3500/05-01-02-00-00-01 подключен к 3 датчикам 330550-A06-B00 (позиция ротора компрессора). Защита от короткого замыкания предотвращает повреждение сенсоров при влажных условиях (характерных для площадок), а преобразованные сигналы передаются в модуль 3500/53 для контроля за зазором между ротором и статором.
- Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 3500/05-01-02-00-00-01 используется в испытательных стендах, питая 2 датчика 330130-085-02-CN (вибрация шпинделя). Точность преобразования ±0,1% обеспечивает соответствие измерений стандартам ISO, что важно для сертификации двигателей.
- Судостроение: На морских судах с газовыми турбинами BENTLY 3500/05-01-02-00-00-01 питает датчики 330103 (вибрация главного двигателя) и преобразует сигналы в 4–20 мА. Устойчивость к вибрациям (≤5 g) и защита от ЭМП гарантируют надежность в условиях качки и помех от корабельной электроники.
Сравнение с конкурентами
| Параметр | BENTLY 3500/05-01-02-00-00-01 | Конкурентный модуль (Emerson 1420-PWR-S) | Конкурентный модуль (Siemens SITOP PSU100C) |
|---|---|---|---|
| Максимальный выходной ток | 200 мА | 150 мА | 300 мА |
| Совместимость с Bently 3500 | Полная | Ограниченная (требует адаптера) | Нет |
| Точность преобразования | ±0,1% | ±0,5% | Нет (только питание) |
| Защита от ЭМП | Фильтр низких частот | Базовая фильтрация | Базовая фильтрация |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем Bently 3500 с индуктивными датчиками (330103, 330550, 330130) — приоритетно выбирайте BENTLY 3500/05-01-02-00-00-01, так как он полностью интегрируется с шасси 3500 и оптимизирован для сигналов этих сенсоров.
- Если требуется подключение 2–4 датчиков одновременно — модуль подходит лучше, чем конкуренты с низким выходным током (≤150 мА), не требую дополнительных модулей питания.
- В опасных зонах ATEX Zone 2 или объектах с сильными ЭМП (например, рядом с трансформаторами) — выбирайте за сертификацию ATEX и фильтр низких частот, обеспечивающих надежность.
Меры предосторожности
- Не превышайте максимальный выходной ток (200 мА) — подключение более 4 датчиков 330103 вызовет перегрузку BENTLY 3500/05-01-02-00-00-01 и снижение напряжения на сенсорах.
- Убедитесь, что входное напряжение соответствует диапазону 100–240 В AC — подключение выше 240 В приведет к повреждению модуля, несмотря на встроенную защиту.
- Монтируйте модуль только в шасси Bently 3500 — использование несовместимых шасси нарушит контакты с внутренней шиной и приведет к потере связи с модулями мониторинга.
- Регулярно калибруйте модуль через ПО Bently System 1 раз в 2 года — дрейф параметров преобразования может привести к неточностям в измерениях вибрации/позиции.
- Проверяйте состояние кабелей к датчикам ежеквартально — окисление контактов вызывает потери сигнала и снижает стабильность работы BENTLY 3500/05-01-02-00-00-01.
