Описание

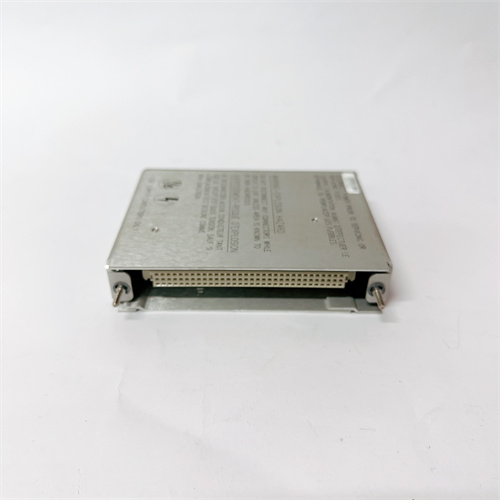

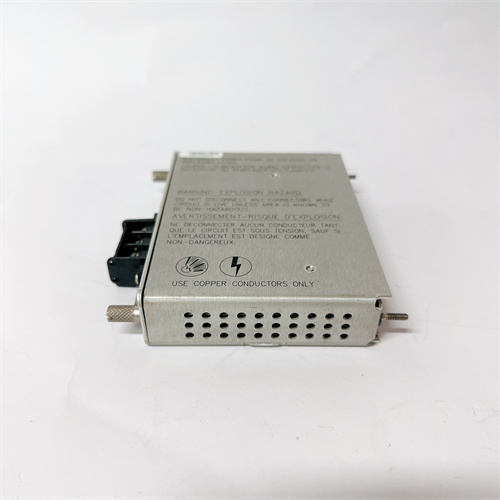

Общие сведения о продукте BENTLY 3500/15 125840-02
Первым и ключевым моментом является то, что BENTLY 3500/15 125840-02 — это специализированный модуль ввода сигналов для системы мониторинга состояния оборудования компании BENTLY, разработанный для обработки данных от температурных и вибрационных датчиков. Детальную информацию о технических возможностях, комплектации и условиях интеграции BENTLY 3500/15 125840-02 можно найти по официальной ссылке продукта: [ссылка на BENTLY 3500/15 125840-02]. Этот модуль предназначен для интеграции в систему BENTLY 3500 и обеспечивает точную конвертацию аналоговых сигналов датчиков в цифровые для передачи в верхнеуровневые системы (SCADA, PLC) — именно поэтому BENTLY 3500/15 125840-02 стал критическим компонентом для мониторинга критического оборудования (турбины, насосы, компрессоры) в различных отраслях промышленности.
Технические параметры BENTLY 3500/15 125840-02
Параметры BENTLY 3500/15 125840-02 отвечают высоким стандартам промышленной эксплуатации и обеспечивают стабильную обработку сигналов даже в сложных условиях:
- Тип поддерживаемых сигналов: Поддерживает обработку сигналов от резистивных датчиков температуры (RTD, например, Pt100/Pt1000), термокуплей (типы J, K, T) и аналоговых сигналов 4–20 мА/0–10 В (от вибрационных или давломерных датчиков).
- Количество каналов: 8 независимых входных каналов — позволяет подключать до 8 датчиков одновременно (например, 4 температурных и 4 вибрационных).
- Точность обработки сигналов: Для RTD — ±0,05% от диапазона измерений; для аналоговых сигналов 4–20 мА — ±0,1% FS (полный диапазон); для термокуплей — ±0,2 °C при 0–100 °C.
- Питание: Напряжение 24 В постоянного тока (±10%), совместимое с модулями питания системы BENTLY 3500 (например, BENTLY 3500/22M).
- Температурный диапазон эксплуатации: -40 °C до +70 °C — позволяет использовать BENTLY 3500/15 125840-02 в условиях с резкими перепадами температуры (открытые площадки, тепловые цехы).
- Интерфейс для передачи данных: Встроенный цифровой интерфейс Modbus RTU (по RS-485) и Ethernet (Modbus TCP) — обеспечивает передачу данных в режиме реального времени в системы управления.
- Защита от помех: ЭМС-защита по стандарту EN 61000-6-2 (класс 3) — защищает от электромагнитных помех от крупных двигателей или трансформаторов.
Преимущества и особенности BENTLY 3500/15 125840-02
Основные преимущества BENTLY 3500/15 125840-02 заключаются в его универсальности, точности и удобстве интеграции — именно эти характеристики отличают его от стандартных модулей ввода сигналов:
- Универсальность по типу сигналов: BENTLY 3500/15 125840-02 поддерживает сразу несколько типов датчиков (RTD, термокупли, аналоговые), что устраняет необходимость использования нескольких специализированных модулей. Например, на нефтеперерабатывающем заводе он может одновременно обрабатывать сигналы от температурных датчиков подшипников и вибрационных датчиков турбины.
- Высокая точность обработки: Благодаря использованию высококачественных АЦП (аналого-цифровых преобразователей) с разрешением 24 бита, BENTLY 3500/15 125840-02 обеспечивает минимальную ошибку обработки сигналов — критически важно для раннего выявления дефектов (например, при незначительном росте температуры подшипника, который предшествует выходу из строя).
- Полная совместимость с системой BENTLY 3500: BENTLY 3500/15 125840-02 имеет стандартные крепления для шкафа системы BENTLY 3500 и автоматически синхронизируется с другими модулями (например, BENTLY 3500/94 для передачи данных в SCADA). Это упрощает монтаж и конфигурацию, без необходимости дополнительных адаптеров.
- Функции самодиагностики и алертов: Модуль автоматически проверяет работоспособность каждого канала и подключенных датчиков (например, разрыв цепи RTD или короткое замыкание в сигнальной линии). При обнаружении неполадок BENTLY 3500/15 125840-02 отправляет сигналы тревоги в систему управления и点亮 световой индикатор на корпусе — удобно для быстрой диагностики.
- Гибкая конфигурация через программное обеспечение: Параметры каждого канала (тип сигнала, диапазон измерений, пороги тревоги) можно настраивать через специализированное ПО BENTLY 3500 Configuration Software — не требуется физическое переключение джамперов на модуле.
Примеры применения BENTLY 3500/15 125840-02 в отраслях
BENTLY 3500/15 125840-02 находит широкое применение в отраслях, где требуется комплексный мониторинг параметров критического оборудования:
- Нефтегазовая отрасль: На добычных платформах BENTLY 3500/15 125840-02 подключается к 4 термокуплям (для контроля температуры компрессоров) и 4 вибрационным датчикам (для контроля роторов насосов). Модуль обрабатывает сигналы и передает данные в SCADA-систему, позволяя операторам регулировать режимы работы и предотвращать аварии.
- Энергетика: В теплоэлектростанциях (ТЭЦ) BENTLY 3500/15 125840-02 обрабатывает сигналы от 8 RTD-датчиков, установленных на подшипниках паровой турбины. При превышении температуры выше 120 °C модуль отправляет алерт в PLC Siemens S7-1500, который автоматически снижает нагрузку на турбину.
- Металлургия: На металлургических заводах BENTLY 3500/15 125840-02 подключается к аналоговым датчикам давления в плавильных печах и температурным датчикам рольгангов. Данные о давлении и температуре используются для оптимизации процесса плавки и предотвращения перегрева рольгангов.
Сравнение BENTLY 3500/15 125840-02 с конкурентами
Для понимания преимуществ BENTLY 3500/15 125840-02 сравним его с аналогичным модулем ввода сигналов Siemens S7-1500 SM 1231 (популярным продуктом конкурента):
| Параметр | BENTLY 3500/15 125840-02 | Siemens S7-1500 SM 1231 |
|---|---|---|
| Количество каналов | 8 независимых каналов | 4–6 каналов (в зависимости от модификации) |
| Точность для RTD | ±0,05% от диапазона | ±0,1% от диапазона |
| Совместимость с BENTLY-системами | Полная (автоматическая синхронизация) | Ограниченная (требует настроек Modbus) |
| Функция самодиагностики каналов | Да (для каждого канала) | Нет (только общий статус модуля) |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C |
Из сравнения видно, что BENTLY 3500/15 125840-02 превосходит конкурента по количеству каналов, точности обработки RTD-сигналов, совместимости с системами BENTLY и функциями самодиагностики — это делает его более надежным выбором для комплексного мониторинга.
Советы по выбору и мерам предосторожности для BENTLY 3500/15 125840-02
Советы по выбору
- Определите тип и количество датчиков: Выбирайте BENTLY 3500/15 125840-02 если вам нужно обработать сигналы от разных типов датчиков (RTD, термокупли, аналоговые) и количество датчиков не превышает 8. Если требуется больше каналов, используйте несколько модулей — они поддерживают параллельное подключение в систему BENTLY 3500.
- Проверьте совместимость с системой управления: Убедитесь, что ваша SCADA/PLC поддерживает протоколы Modbus RTU/TCP (стандарт для BENTLY 3500/15 125840-02). Для систем на базе Siemens или Allen-Bradley дополнительных настроек не требуется — модуль автоматически подключается.
- Рассмотрите условия эксплуатации: Если оборудование работает в условиях низких температур (-40 °C) или сильных электромагнитных помех, BENTLY 3500/15 125840-02 с широким температурным диапазоном и ЭМС-защитой — идеальный выбор.
Меры предосторожности
- Установка: Монтируйте BENTLY 3500/15 125840-02 строго согласно руководству пользователя (доступному по ссылке: [ссылка на BENTLY 3500/15 125840-02]): размещайте в шкафу с принудительной вентиляцией (чтобы избежать перегрева при максимальной нагрузке) и на расстоянии не менее 20 см от высоковольтных кабелей (для снижения ЭМП).
- Питание: Используйте только модули питания системы BENTLY 3500 (например, BENTLY 3500/22M) — сторонние источники питания могут не обеспечивать стабильность напряжения и привести к повреждению модуля.
- Обслуживание: Проводите ежеквартальное обслуживание: проверяйте состояние световых индикаторов (нормальный статус — зеленый свет для каждого канала), обновляйте прошивку через BENTLY Configuration Software и проверяйте надежность кабельных соединений. При обнаружении неполадок (например, красный индикатор канала) отключите модуль и проверяйте подключенные датчики — не открывайте корпус модуля самостоятельно.
125840-02
