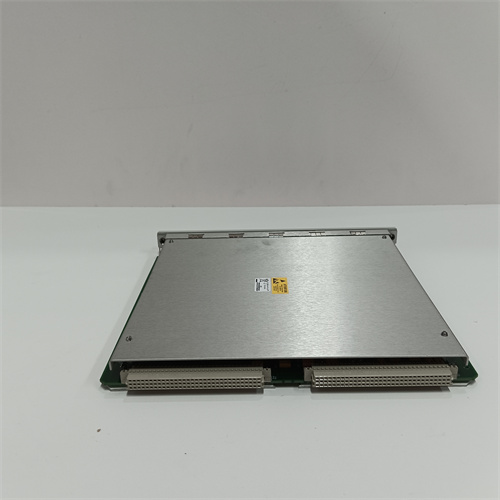

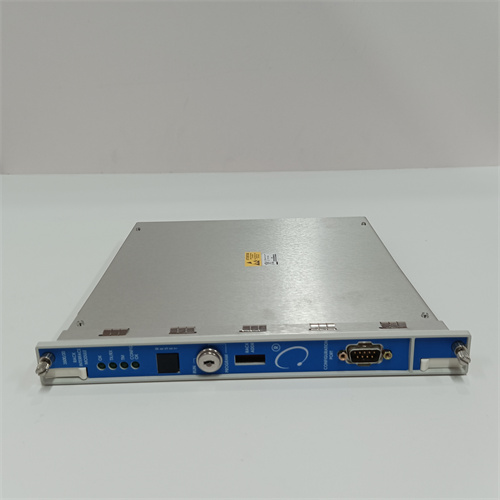

BENTLY 3500/20-02-02-00：Детальный обзор центрального контроллера системы мониторинга Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Центральный контроллер для системы мониторинга Bently Nevada 3500, отвечающий за координацию модулей, обработку данных и коммуникацию с внешними системами.
• Параметры обработки данных:
  • Количество поддерживаемых модулей: До 16 модулей серии 3500 (любого типа: мониторинга, интерфейсных, питания).
  • Частота обновления данных: ≤10 мс (для критических параметров: вибрация, скорость, сигналы Shutdown).
  • Объем внутренней памяти: 1 ГБ флеш-памяти (для хранения конфигурации, логов событий и архивных данных).
  • Поддерживаемые параметры: Вибрация (поперечная/осевая), скорость вращения, позиция вала, фазовое смещение, температуры (при подключении модулей температуры).
• Коммуникационные возможности:
  • Внутренняя коммуникация: Шина背板 (背板 bus) с скоростью передачи до 1 Гбит/с — для связи с модулями 3500.
  • Внешняя коммуникация: Поддержка интерфейсных модулей BENTLY 3500/90 (Modbus, Ethernet/IP, PROFINET) — для передачи данных в DCS/PLC/SCADA.
  • Сигналы управления: 8 репозиторных контактов (250 В АЦ, 2 А) для выдачи сигналов Alarm/Shutdown напрямую на исполнительные механизмы.
• Режимы работы и отказоустойчивость:
  • Режим дупликации: Поддержка конфигурации “активный-резервный” (1+1) с автоматическим переключением за ≤50 мс при отказе основного контроллера.
  • Логирование событий: Запись всех событий (алерты, переключения режимов, ошибки) с меткой времени (точность ±1 мс) в архивные логи.
  • Самодиагностика: Постоянная проверка состояния собственной электроники и подключенных модулей — генерация алертов при выявлении неисправностей.
• Электрические характеристики:
  • Питание: 24 В DC (от модуля питания BENTLY 3500/95 или 3500/15-02-02-00), допустимый диапазон ±10%.
  • Потребляемая мощность: ≤15 Вт (без дупликации), ≤30 Вт (с дупликацией).
  • Изоляция: Электрическая изоляция от шины背板 ≥1500 В АЦ (1 мин).
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (алюминий с антикоррозийным покрытием) с фиксацией в шкафу 3500.
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания, статуса работы, дупликации, ошибок и связи с модулями.
  • Управление: Подключение к ПО Bently Nevada 3500 Configuration Software через интерфейсный модуль 3500/90.

Преимущества и особенности

• Централизованное управление и обработка данных: BENTLY 3500/20-02-02-00 координирует работу всех модулей серии 3500, собирая и обрабатывая данные в реальном времени (≤10 мс). Это обеспечивает единое представление о состоянии вращательных механизмов и своевременное реагирование на критические изменения параметров.
• Высокая отказоустойчивость с дупликацией: Конфигурация 1+1 с автоматическим переключением за ≤50 мс гарантирует бесперебойную работу системы 3500 при отказе основного контроллера. Это критично для объектов с нулевым допуском к простою (например, турбинные установки АЭС или добычные платформы).
• Идеальная интеграция с модулями 3500: Автоматическое обнаружение подключенных модулей (3500/60, 3500/72M, 3500/90) и синхронизация данных без необходимости сложной ручной конфигурации. Совместимость с всеми компонентами серии 3500 позволяет гибко масштабировать систему.
• Расширенные функции логирования и диагностики: Логирование событий с высокой точностью времени и самодиагностика упрощают выявление причин неисправностей (например, отслеживание последовательности алертов перед аварией) и снижают время восстановления системы.
• Гибкая коммуникация с внешними системами: Через интерфейсный модуль BENTLY 3500/90 контроллер передает данные в любые промышленные системы (DCS Siemens, PLC Rockwell, SCADA Wonderware), обеспечивая интеграцию в единую систему управления объектом.

Примеры применения в отраслях

• Энергетика: Атомные электростанции (АЭС) — BENTLY 3500/20-02-02-00 в конфигурации дупликации управляет модулями мониторинга турбин и генераторов (3500/60, 3500/72M). При превышении критической вибрации или скорости контроллер мгновенно генерирует сигнал Shutdown, передавая его как на локальные исполнительные механизмы, так и в центральную DCS, обеспечивая безопасность реакторной установки.
• Нефтегазовая промышленность: Газотурбинные компрессорные станции — контроллер обрабатывает данные от модулей 3500/62 (осевая вибрация) и 3500/72M (скорость), синхронизируя их с данными о давлении и температуре из PLC. При выявлении аномалий (например, избыточное осевое движение) контроллер снижает нагрузку на компрессор через PLC, предотвращая поломку.
• Авиастроение: Сервисно-ремонтные центры газотурбинных двигателей — BENTLY 3500/20-02-02-00 управляет тестовыми стендами, собирая данные о вибрации, скорости и позиции роторов двигателей после ремонта. Логи событий позволяют инженерам анализировать результаты испытаний и подтверждать надежность восстановленного оборудования.
• Металлургия: Электроплавильные печи — контроллер мониторит состояние валов электродов через модули 3500/62 и 3500/90, передавая данные в систему управления плавлением. При нестабильном положении электродов контроллер корректирует их положение, предотвращая контакт с расплавом и аварийное разрушение.

Сравнение с конкурентами

• Интеграция с системой Bently 3500: В отличие от универсальных промышленных контроллеров (например, Siemens S7-1500), BENTLY 3500/20-02-02-00 разработан специально для модулей серии 3500, обеспечивая автоматическую синхронизацию данных и поддержку всех специфических функций мониторинга (например, частотный анализ вибрации). Универсальные контроллеры требуют сложной настройки и не поддерживают все особенности системы Bently.
• Отказоустойчивость и скорость обработки: Режим дупликации с переключением за ≤50 мс и частота обновления данных ≤10 мс превосходят показатели аналогов (например, Emerson DeltaV контроллеры — переключение за ≥100 мс, обновление данных ≥20 мс), что критично для защиты высокоскоростных агрегатов.
• Функции логирования и диагностики: Глубокая интеграция с модулями и детальное логирование событий делают BENTLY 3500/20-02-02-00 более эффективным в диагностике, чем контроллеры сторонних производителей (например, ABB AC 800M), где часто требуется дополнительное ПО для анализа логов.
• Масштабируемость: Поддержка до 16 модулей позволяет масштабировать систему от небольших установок (2–3 модуля) до крупных комплексов (16 модулей), в отличие от специализированных контроллеров (например, 国产 аналогов), ограниченных 8 модулями.

Советы по выбору и предостережения

• Выбор: Определите количество модулей в вашей системе 3500 — BENTLY 3500/20-02-02-00 поддерживает до 16 модулей. Для критических объектов с нулевым допуском к простою рекомендуется конфигурация дупликации (2 контроллера). Проверьте совместимость с используемыми модулями (3500/60, 3500/72M, 3500/90) и внешней системой управления (DCS/PLC).
• Монтаж и конфигурация: Монтируйте контроллер в шкафу системы 3500 вблизи модулей для минимизации длины кабелей шины背板. Используйте ПО Bently Nevada 3500 Configuration Software для настройки параметров обработки данных, порогов алертов и режима дупликации — сохраняйте конфигурацию в безопасном месте для быстрого восстановления.
• Обслуживание: Регулярно проверяйте LED-индикаторы статуса и логи событий через ПО — неисправности контроллера или модулей выявляются по сигналам ошибок. При дупликации периодически тестируйте переключение между контроллерами для подтверждения работоспособности режима.
• Безопасность: Используйте только оригинальные запчасти и кабели Bently Nevada — неоригинальные компоненты могут привести к нестабильной работе контроллера и нарушению защиты критического оборудования. Ограничьте доступ к конфигурации контроллера через парольную защиту в ПО, предоставляя права только авторизованному персоналу.
