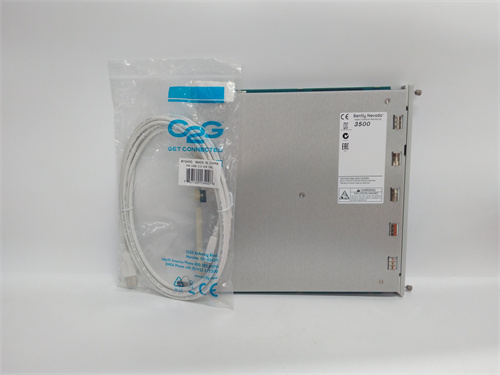

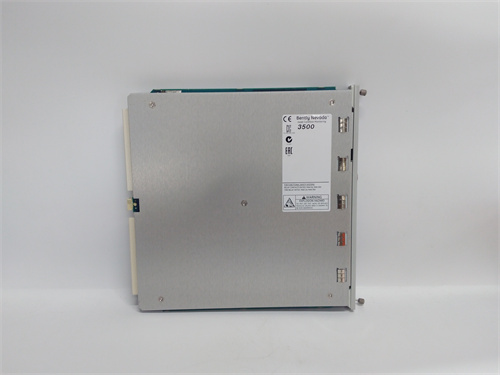

BENTLY 3500/22-01-01-00 — Модуль дисплея и оператора для системы мониторинга BENTLY 3500
BENTLY 3500/22-01-01-00 — это интегральный модуль дисплея и оператора от BENTLY (ранее Bently Nevada), разработанный для локального контроля и мониторинга состояния системы BENTLY 3500. Как удобный интерфейс для операторов, BENTLY 3500/22-01-01-00 предоставляет реальное отображение параметров оборудования, аварийных сигналов и диагностической информации, позволяя быстро реагировать на аномалии в энергетике, нефтегазовой и тяжелой промышленности. В данной статье рассматриваются все аспекты продукта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору BENTLY 3500/22-01-01-00.
Описание продукта
BENTLY 3500/22-01-01-00 относится к линейке операторских модулей системы мониторинга BENTLY 3500, предназначенных для локального управления и мониторинга вращательного оборудования (турбин, компрессоров, генераторов). Модуль BENTLY 3500/22-01-01-00 сочетает в себе цветной дисплей и панель с физическими кнопками, обеспечивая доступ к основным функциям системы: отображение реальных параметров (вибрация, температура, осовое смещение), просмотр аварийных и предупреждающих сигналов, запуск диагностических проверок и сброс алертов.
BENTLY 3500/22-01-01-00 оснащен 4,3-дюймовым цветным LCD-дисплеем с разрешением 480×272 пикселей, обеспечивающим четкое отображение графиков, таблиц и текстовой информации даже в условиях яркого освещения или низкой освещённости. Панель управления включает 16 физических кнопок с обозначением функциональности (навигация по меню, подтверждение, сброс, доступ к настройкам), а также световые индикаторы состояния (система в норме, предупреждение, авария). Особенно ценится BENTLY 3500/22-01-01-00 за интеграцию с центральным процессорным модулем BENTLY 3500/05-01-02 и возможность отображения данных от всех подключенных модулей, а также за функцию быстрого доступа к критическим параметрам через пользовательские панели.
BENTLY 3500/22-01-01-00 выполнен в компактном корпусе для монтажа в шасси BENTLY 3500, имеет защиту IP20 и устойчивость к электромагнитным помехам (EMC сертификация). Модуль способен работать в широком диапазоне температур (0…+65 °C), адаптируясь к условиям электростанций, морских добычных платформ и химических заводов. Важно отметить, что BENTLY 3500/22-01-01-00 прошел сертификацию по международным стандартам IEC, UL, CE, подтверждая его соответствие требованиям промышленной безопасности и качества.
Благодаря интуитивно понятному интерфейсу, BENTLY 3500/22-01-01-00 не требует сложного обучения — операторы могут быстро освоить навигацию по меню и получать необходимую информацию без использования дополнительного ПО (например, BENTLY System 1). Модуль поддерживает несколько языков интерфейса, включая русский, английский, немецкий и испанский, что делает его удобным для международных предприятий. BENTLY 3500/22-01-01-00 часто используется в местах локального контроля (электростанционные пункты управления, шкафы с шасси 3500), где необходим быстрый доступ к данным без подключения к удаленному компьютеру — его надежность подтверждается средним сроком между отказами (MTBF) более 150 000 часов.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | BENTLY 3500/22-01-01-00 |
| Тип модуля | Модуль дисплея и оператора для системы BENTLY 3500 |
| Основное назначение | Локальный мониторинг параметров, управление системой, отображение аварийных сигналов |
| Дисплей | 4,3-дюймовый цветной LCD, разрешение 480×272 пикселей, контрастность 500:1 |
| Панель управления | 16 физических кнопок, световые индикаторы (зеленый/желтый/красный) |
| Поддерживаемые функции | Отображение реальных параметров, аварий, предупреждений, диагностика, сброс алертов, настройка пользовательских панелей |
| Поддерживаемые языки интерфейса | Русский, английский, немецкий, испанский, французский |
| Коммуникация с шасси | Шассиная шина BENTLY 3500 (скорость 1 Гбит/с) |
| Напряжение питания | 24 В ДК (±10%) (от модуля питания BENTLY 3500) |
| Потребляемый ток | Максимум 200 мА |
| Рабочая температура | 0…+65 °C (32…+149 °F) |
| Относительная влажность | 5…95% (без конденсации) |
| Уровень защиты | IP20 (при монтаже в шасси BENTLY 3500) |
| Габаритные размеры (Ш×В×Г) | 160×100×220 мм (совместимо с шасси BENTLY 3500) |
| Вес | Около 0,8 кг |
| Сертификации | IEC 61010-1, UL 61010-1, CE, EMC (EN 55032) |
Преимущества и особенности
- Удобный локальный интерфейс: Цветной дисплей и физические кнопки позволяют операторам быстро получать данные и управлять системой без дополнительного оборудования.
- Четкое отображение информации: Разрешение 480×272 пикселей и контрастность 500:1 обеспечивают читаемость данных в различных условиях освещения.
- Интуитивная навигация: Простая структура меню и обозначения кнопок сокращают время обучения и минимизируют ошибки операторов.
- Многовалютная поддержка языков: Поддержка русского и европейских языков делает BENTLY 3500/22-01-01-00 удобным для международных предприятий.
- Полная интеграция с системой BENTLY 3500: Идеальная совместимость с CPU-модулем, аналоговыми и защитными модулями, обеспечивая отображение всех параметров.
- Быстрый доступ к критическим данным: Пользовательские панели позволяют настроить быстрый доступ к важнейшим параметрам и аварийным сигналам.
- Надежность и долговечность: MTBF более 150 000 часов и robustный дизайн гарантируют стабильную работу в тяжелых промышленных средах.
Примеры применения в отраслях
- Энергетика: В тепловой электростанции BENTLY 3500/22-01-01-00 установлен в шасси BENTLY 3500, мониторящем турбины. Операторы через модуль отслеживают вибрацию валов, температуру подшипников и осовое смещение, получая мгновенные уведомления об авариях — это позволяет быстро активировать защитные процедуры без подключения к удаленному ПК.
- Нефтегазовая промышленность: На морской добычной платформе BENTLY 3500/22-01-01-00 используется для локального контроля компрессоров. Модуль отображает данные о скорости, вибрации и давлении, а световые индикаторы сигнализируют о предупреждениях — операторы могут сбросить неактуальные алерты и запустить диагностику напрямую через панель.
- Металлургия: В сталелитейном заводе BENTLY 3500/22-01-01-00 установлен в шкафу управления прокатными станками. Модуль отображает параметры мониторинга в реальном времени, а пользовательские панели настроены на быстрый доступ к данным о износе валов — это позволяет операторам своевременно сообщать инженерам о необходимости обслуживания.
- Химическая промышленность: В химическом заводе BENTLY 3500/22-01-01-00 контролирует реакторы с вращательными агрегатами. Модуль отображает аварийные сигналы о превышении вибрации или температуры, а операторы могут сбросить сигналы после устранения проблемы — русский язык интерфейса облегчает работу местного персонала.
Сравнение с конкурентами
| Параметр | BENTLY 3500/22-01-01-00 | Конкурент 1 (Siemens SIMATIC HMI KTP400 Basic) | Конкурент 2 (Emerson PanelView Plus 7) |
|---|---|---|---|
| Тип устройства | Модуль для шасси BENTLY 3500 | Независимый HMI-панель | Независимый HMI-панель |
| Дисплей (размер/разрешение) | 4,3 дюйма / 480×272 | 4,3 дюйма / 480×272 | 4,3 дюйма / 480×272 |
| Интеграция с системой | Полная с BENTLY 3500 | Ограниченная (требует интерфейсного модуля) | Ограниченная (требует интерфейсного модуля) |
| Панель управления | Физические кнопки + индикаторы | Тачскрин + кнопки | Тачскрин |
| Поддерживаемые языки | Русский, английский, немецкий, испанский, французский | Русский, английский, немецкий | Русский, английский, французский |
| Рабочая температура | 0…+65 °C | 0…+55 °C | 0…+55 °C |
| Сертификации | IEC, UL, CE, EMC | IEC, CE, UL | IEC, CE, UL |
| Стоимость | Средне-высокая | Средняя | Средне-высокая |
Сравнение показывает, что BENTLY 3500/22-01-01-00 имеет преимущества в полном интеграции с системой BENTLY 3500 (без необходимости дополнительных модулей) и более широком диапазоне рабочих температур. Физические кнопки и световые индикаторы делают его удобным для эксплуатации в условиях, где тачскрин может быть подвержен пыли или влаге, в отличие от конкурентов с тачскрин-интерфейсом.
Рекомендации по выбору и предостережениям
- Проверьте совместимость с шасси: Модуль предназначен для системы BENTLY 3500 — убедитесь, что версия прошивки шасси поддерживает BENTLY 3500/22-01-01-00.
- Учтите условия эксплуатации: Модуль работает в диапазоне 0…+65 °C — при установке в тепловые помещения обеспечьте дополнительное охлаждение шасси 3500.
- Настройте пользовательские панели: Через ПО BENTLY System 1 настройте быстрый доступ к критическим параметрам (вибрация, аварии), чтобы операторы могли быстро получать необходимую информацию.
- Следуйте правилам монтажа: Монтируйте модуль только в шасси BENTLY 3500, используя оригинальные крепежные элементы. Обеспечьте правильное подключение к шассиной шине и модулю питания.
- Обучите операторов: Проведите краткое обучение персонала работе с меню и кнопками, чтобы минимизировать ошибки при эксплуатации.
- Регулярная проверка: Периодически проверяйте работоспособность дисплея и кнопок, обновляйте прошивку модуля через официальный портал BENTLY.
- Покупка у авторизованных дилеров: Для гарантии качества и совместимости с системой BENTLY 3500 покупайте BENTLY 3500/22-01-01-00 только через авторизованных дилеров BENTLY, избегайте подделок и неоригинальных продуктов.
BENTLY 3500/22-01-01-00 — это удобный и надежный модуль дисплея и оператора, идеально интегрированный в систему мониторинга BENTLY 3500. Его интуитивный интерфейс, четкое отображение данных и полная совместимость с компонентами BENTLY делают его незаменимым для локального контроля критического оборудования, помогая операторам быстро реагировать на аномалии и оптимизировать эксплуатацию. Ссылка на продукт: BENTLY 3500/22-01-01-00
