Описание

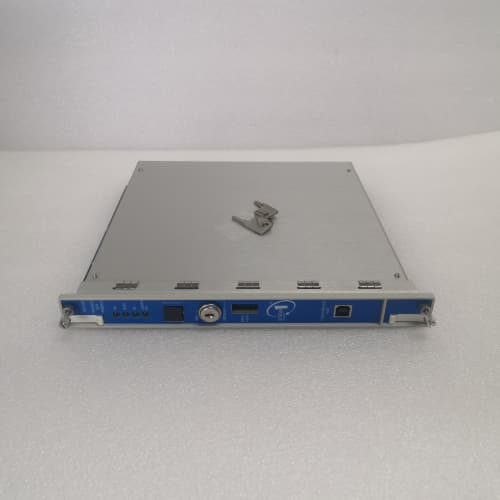

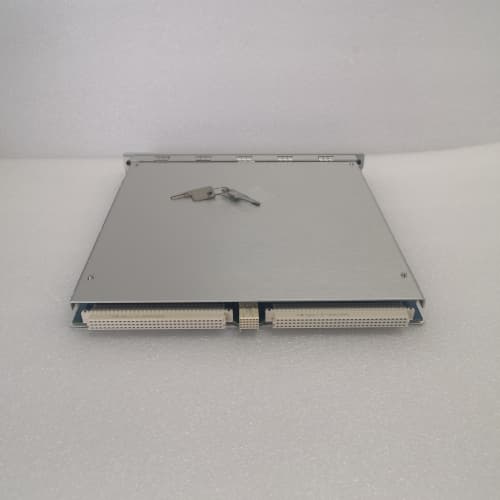

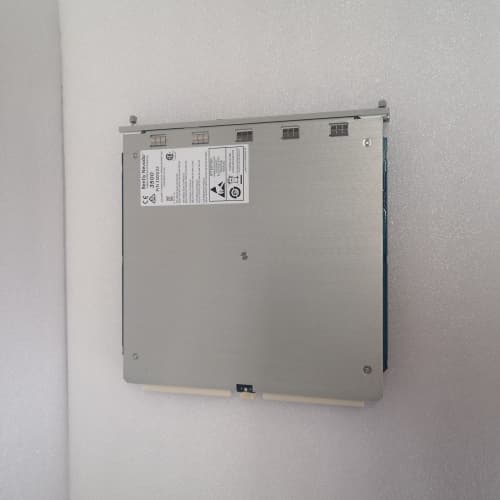

BENTLY 3500/22-02-01 — Коммуникационный модуль для системы мониторинга Bently 3500
BENTLY 3500/22-02-01 — высокопроизводительный коммуникационный модуль, разработанный компанией Bently Nevada (часть Siemens) — глобальным лидером в области диагностики и защиты промышленного оборудования. Специально предназначен для управления данными в системе мониторинга Bently 3500, BENTLY 3500/22-02-01 обеспечивает безопасную и стабильную передачу информации между модулями обработки сигналов, контроллерами и верхнеуровневыми системами, становясь ключевым элементом для мониторинга вращательных механизмов в энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
BENTLY 3500/22-02-01 — ключевой компонент системы мониторинга Bently 3500, выполняющий функцию центрального шлюза для коммуникации всех модулей в шкафу (модули обработки сигналов, модули защиты, модули питания). Продукт BENTLY 3500/22-02-01 отличается гибкой архитектурой, поддерживающей множество промышленных протоколов, что гарантирует интеграцию с различными системами автоматизации и мониторинга.
BENTLY 3500/22-02-01 оснащен двойными независимыми коммуникационными интерфейсами: два Ethernet-порта (10/100 Мбит/с) и один порт RS-485, поддерживая протоколы TCP/IP, Modbus TCP, Modbus RTU и OPC UA. Это позволяет модулю одновременно передавать данные в локальную систему управления (DCS/SCADA) и специализированное ПО Bently Nevada System 1, а также обеспечивать удаленный доступ для конфигурации и диагностики.
Особенно ценна функция резервирования BENTLY 3500/22-02-01 — модуль поддерживает режим 1:1 резервирования (активный-резервный), с автоматическим переключением при сбое основного канала за время ≤10 мс, гарантируя непрерывность передачи данных. Модуль управляет данными от до 16 модулей обработки сигналов в шкафу Bently 3500, агрегируя измерения (зазор, вибрация, скорость) и диагностические сообщения, а затем транслируя их в стандартизированном формате.
Конструкция BENTLY 3500/22-02-01 оптимизирована для промышленных условий: металлический корпус с классом защиты IP20, широкий диапазон рабочих температур (-40 °C до +70 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000-6-2/6-4). Модуль монтируется в шкаф Bently 3500, поддерживает горячую замену (hot swapping) и интегрируется с ПО Bentley 3500 Rack Configuration Software для простой конфигурации протоколов и параметров коммуникации. Встроенная диагностика отслеживает состояние каналов, уровень нагрузки и ошибки передачи, сигнализируя об аномалиях в реальном времени.
Технические параметры
- Бренд: Bently Nevada (Siemens)
- Модель: BENTLY 3500/22-02-01
- Тип устройства: Коммуникационный модуль для системы мониторинга Bently 3500
- Основное назначение: Передача данных между модулями Bently 3500 и внешними системами
- Коммуникационные интерфейсы:
- 2 × Ethernet (10/100 Мбит/с, RJ45)
- 1 × RS-485 (для Modbus RTU)
- Поддерживаемые протоколы: TCP/IP, Modbus TCP, Modbus RTU, OPC UA
- Режим резервирования: 1:1 (активный-резервный), автоматическое переключение ≤10 мс
- Максимальное количество подключаемых модулей: 16 модулей обработки сигналов/защиты в шкафу
- Скорость передачи данных: До 100 Мбит/с (Ethernet)
- Функции безопасности: Шифрование TLS 1.2, аутентификация по паролю, фильтрация IP-адресов
- Диагностика: Мониторинг состояния каналов, ошибки передачи, уровень нагрузки, самодиагностика
- Питание: 24 ВДС (от модуля питания Bently 3500/15), потребление ≤18 Вт
- Рабочая температура: -40 °C до +70 °C
- Хранилище температура: -55 °C до +85 °C
- Класс защиты: IP20
- Корпус: Металлический (сталь 304)
- Тип монтажа: Модульное монтирование в шкаф Bently 3500
- Размеры (Д×Ш×В): 160 мм × 100 мм × 220 мм
- Вес: Примерно 1.0 кг
- Совместимость: Система мониторинга Bently 3500, DCS/SCADA, ПО Bentley Nevada System 1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Многофункциональная коммуникация: Поддержка ключевых промышленных протоколов и двойных интерфейсов.
- Надежность через резервирование: Автоматическое переключение на резервный канал, нет простоев при сбое.
- Стабильная передача данных: Оптимизированная архитектура для обработки потоков данных от 16 модулей.
- Безопасность передачи: Шифрование TLS 1.2 и аутентификация, защита от несанкционированного доступа.
- Легкая интеграция: Совместимость с системами Bently 3500 и сторонними DCS/SCADA.
- Горячая замена: Замена модуля без остановки системы мониторинга.
- Расширенная диагностика: Контроль состояния коммуникации и быстрая локализация ошибок.
Области применения и примеры использования
- Энергетика: На атомной электростанции BENTLY 3500/22-02-01 объединяет данные от 8 модулей обработки сигналов, мониторящих турбины и генераторы. Модуль передаёт данные о вибрациях и зазорах в системой DCS через Modbus TCP и в ПО System 1 через OPC UA, обеспечивая операторам полную видимость состояния оборудования и своевременное реагирование на аномалии.
- Нефтегазовая промышленность: На морской платформе BENTLY 3500/22-02-01 управляет коммуникацией в системе мониторинга компрессоров и насосов. Режим резервирования гарантировал непрерывную передачу данных даже при сбое одного Ethernet-канала, а защита от ЭМП обеспечила стабильность в агрессивной морской среде.
- Металлургическая промышленность: В сталелитейном заводе BENTLY 3500/22-02-01 интегрирован в систему мониторинга рольгангов и электродвигателей. Модуль передаёт данные через Modbus RTU в контроллеры Siemens, синхронизируя мониторинг состояния оборудования с производственными процессами и предотвращая остановки из-за неисправностей.
- Судостроение: На грузовом судне BENTLY 3500/22-02-01 обеспечивает передачу данных от модулей мониторингаmarinedвигателя в центральную систему корабля. Удаленный доступ через Ethernet позволил техническим специалистам на берегу конфигурировать параметры и диагностировать систему без посещения судна.
Сравнение с конкурентами
| Параметр | BENTLY 3500/22-02-01 | Конкурентный продукт (Коммуникационный модуль системы мониторинга) | Преимущество Bently |
|---|---|---|---|
| Поддерживаемые протоколы | TCP/IP/Modbus TCP/RTU/OPC UA | Только Modbus TCP/TCP/IP | Широкая совместимость с различными системами |
| Режим резервирования | 1:1, автоматическое переключение ≤10 мс | Без резервирования | Непрерывность передачи данных при сбое |
| Максимальное количество модулей | 16 | 8 | Поддержка более крупных систем мониторинга |
| Безопасность | TLS 1.2, аутентификация | Базовая защита | Высокий уровень защиты данных от несанкционированного доступа |
| Горячая замена | Да | Нет | Минимизация простоя при обслуживании |
| Рабочая температура | -40 °C до +70 °C | -20 °C до +60 °C | Устойчивость в экстремальных условиях |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте BENTLY 3500/22-02-01, если вам нужен коммуникационный модуль для: 1) Системы мониторинга Bently 3500 с множеством модулей обработки сигналов; 2) Интеграции с различными системами DCS/SCADA и ПО мониторинга; 3) Требований к непрерывной передаче данных (режим резервирования); 4) Работы в экстремальных промышленных условиях. При выборе учитывайте количество подключаемых модулей (до 16) и требуемые коммуникационные протоколы.
Меры предосторожности
- При установке BENTLY 3500/22-02-01 используйте только оригинальные кабели и разъемы Bentley Nevada. Обеспечьте надежную заземлку шкафа Bently 3500 для снижения влияния электромагнитных помех.
- При конфигурации модуля через ПО Bentley 3500 Rack Configuration Software настройте режим резервирования и параметры протоколов в соответствии с требованиями внешних систем. Установите сложный пароль и включите IP-фильтрацию.
- Не превышайте допустимые пределы питания и температуры эксплуатации. Монтируйте шкаф с модулем в хорошо проветренном месте, избегайте попадания пыли и влаги.
- Регулярно обновляйте прошивку модуля через официальные каналы Bentley Nevada, чтобы исправить уязвимости и улучшить функциональность.
- При обнаружении ошибок коммуникации или алармов диагностики проверяйте состояние кабелей, интерфейсов и конфигурации. В случае необходимости замените модуль на оригинальный BENTLY 3500/22-02-01.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние разъемов и кабелей, очищайте шкаф от пыли, проверяйте индикаторы состояния каналов.
- Конфигурация: Сохраняйте резервные копии конфигурации модуля после настройки и изменений. Это позволит быстро восстановить работу в случае замены модуля.
- Диагностика: Используйте ПО Bentley Nevada System 1 для анализа логов коммуникации и выявления аномалий. Регулярно проверяйте состояние резервирующего канала.
- Запасные части: Для критических систем мониторинга рекомендуется хранить запасной модуль BENTLY 3500/22-02-01, чтобы минимизировать время простоя в случае поломки основного устройства.
BENTLY 3500/22-02-01 — надежный и функциональный коммуникационный модуль, который обеспечивает эффективную передачу данных в системе мониторинга Bently 3500. Благодаря своему резервированию, поддержке множества протоколов и высокой безопасности, он становится неотъемлемым компонентом для мониторинга критических вращательных механизмов, гарантируя оперативность и безопасность промышленных процессов.
