Описание

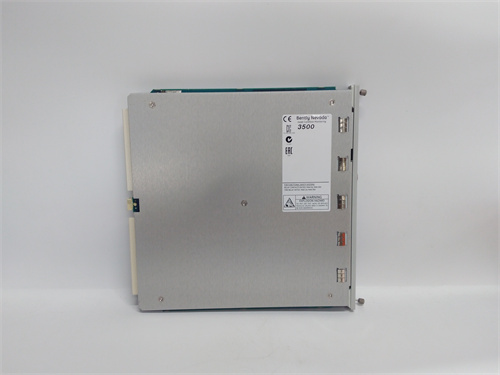

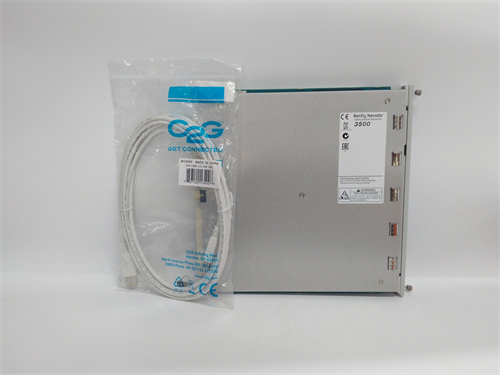

• Тип устройства: модуль мониторинга вибрации и позиции ротора с мультисенсорной поддержкой (система Bently 3500)

• Модельный код расшифровка: 3500/22M (серия модулей 3500, “M” — мультисенсорная поддержка) — 01 (количество каналов: 4) — 01 (поддержка FFT-анализа) — 00 (стандартная конфигурация защиты)

• Параметры каналов и сенсоров:

• • Количество независимых каналов: 4 (каждый поддерживает несколько типов сенсоров)

• • Поддерживаемые сенсоры:

• • • Индуктивные (Bently 3301, 3307): для измерения положения и вибрации (±5 В DC)

• • • Пьезоэлектрические (Bently 3309): для вибрации (ICP® сигнал, 4–20 мА)

• • • Оптические (Bently 3310): для скорости вращения (0–10 кГц)

• Параметры обработки сигналов:

• • Обрабатываемые параметры: поперечная вибрация (амплитуда, частота), осевая вибрация, радиальное/осевое положение, скорость вращения (0–30 000 об/мин)

• • Частотный диапазон: 0,1 Гц — 20 кГц (для FFT-анализа)

• • Разрешение FFT: 16 384 точек (для высокоточной спектральной аналитики)

• • Уровень шума: ≤1,5 мВ (пик-пик)

• • Время отклика: ≤0,5 мс

• Функции тревог и логирования:

• • Количество тревожных выходов: 2 дискретных (24 В DC, ток ≤1 А)

• • Типы тревог: предупреждение (Warning), критическое (Alarm) — настраиваемые пороги

• • Логирование: хранение данных за 30 дней (встроенная память) + экспорт в CSV/XML через шину 3500

• Коммуникация:

• • Интерфейс с системой 3500: внутренняя шина backplane (скорость 100 Мбит/с)

• • Подключение к ПО: Bently System 1 v7.0+ (для настройки и анализа)

• Питание:

• • Входное напряжение: 24 В DC ±10% (от источника 3500/15)

• • Потребление: ≤8 Вт (при полной нагрузке каналов)

• Защитные функции:

• • Защита от короткого замыкания на входах (автоматическое ограничение тока)

• • ЭМС по классу EN 61326-1 Class A+ (повышенная устойчивость к помехам)

• • Защита от перегрева (отключение при температуре >75 °C)

• Механические параметры:

• • Материал корпуса: нержавеющая сталь 304

• • Габариты (длина × ширина × толщина): 160 × 100 × 32 мм

• • Вес: 500 г

• • Тип монтажа: в раму системы Bently 3500/10 (стандартная рама для модулей 3500)

• • Уровень защиты: IP20 (IEC 60529)

• Температурные параметры:

• • Рабочая температура: -10 °C до +70 °C

• • Хранилище температура: -40 °C до +85 °C

• Совместимость:

• • Сенсоры: Bently 330104, 330705, 330905, 331001

• • Модули системы 3500: 3500/05 (контроллер), 3500/42 (вывод тревог), 3500/92 (интерфейс Ethernet)

• • ПО: Bently System 1, SCADA Siemens WinCC

• Сертификации: ISO 9001, CE, UL 508, ATEX Zone 1, IEC 61508 SIL 2

• Гарантийный срок: 60 месяцев

• Мультисенсорная поддержка: BENTLY 3500/22M-01-01-00 работает с индуктивными, пьезоэлектрическими и оптическими сенсорами — не требуется покупка отдельных модулей для разных типов сенсоров, экономя бюджет и пространство в раме.

• Высокоточная FFT-анализа: Разрешение 16 384 точек и частотный диапазон до 20 кГц позволяют выявлять мелкие дефекты в роторах (например, износ подшипников, микродисбаланс) на ранней стадии — критично для предотвращения аварий.

• Интеграция с SIL 2 системами: Сертификация IEC 61508 SIL 2 делает BENTLY 3500/22M-01-01-00 подходящим для объектов с высокими требованиями к безопасности (атомные электростанции, крупные нефтегазовые комплексы), где ошибка мониторинга может привести к катастрофическим последствиям.

• Гибкая настройка порогов тревог: Возможность создания до 8 кастомных порогов (для каждого параметра) позволяет адаптировать модуль под специфику оборудования — например, разные пороги для обычных и пиковых нагрузок турбины.

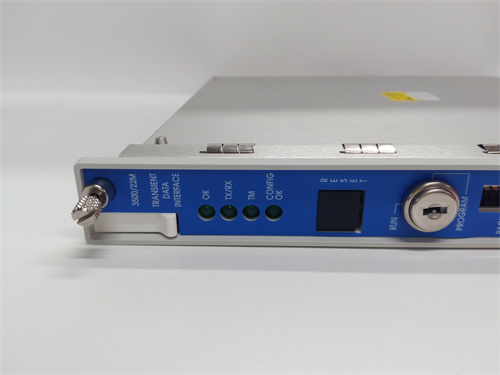

• Легкая диагностика: Цветные LED-индикаторы (зеленый — нормально, желтый — предупреждение, красный — критика) и детальная логика ошибок через Bently System 1 упрощают поиск проблем, сокращая время простоя.

• Энергетика: BENTLY 3500/22M-01-01-00 используется в атомных электростанциях для мониторинга турбин реакторных установок. Модуль обрабатывает сигналы от индуктивных сенсоров положения (3301) и пьезоэлектрических сенсоров вибрации (3309), а FFT-анализ выявляет мелкие дефекты в роторах до их прогрессирования. SIL 2 сертификация соответствует требованиям безопасности реакторных систем.

• Нефтегазовая отрасль: На морских добывающих платформах модуль контролирует состояние газовых компрессоров. Он подключается к оптическим сенсорам скорости (3310) и индуктивным сенсорам положения (3307), а тревожные сигналы интегрируются в общую систему безопасности платформы — при критических вибрациях автоматически останавливает компрессор.

• Металлургия: В сталелитейных цехах BENTLY 3500/22M-01-01-00 мониторит электродвигатели рольгангов. Модуль обрабатывает сигналы от пьезоэлектрических сенсоров вибрации (3309) и выявляет резонансные частоты, обусловленные неисправностями в редукторах — операторы своевременно регулируют скорость, предотвращая разрушение оборудования.

• Гидроэнергетика: В гидроэлектростанциях модуль контролирует гидротурбины. Он анализирует низкочастотные вибрации (0,1–1 Гц) через индуктивные сенсоры (3301) и передаёт данные в SCADA-систему — это позволяет оптимизировать режим работы турбины, снижая износ при качке воды.

1. Мультисенсорная поддержка: В отличие от BENTLY 3500/25 (только индуктивные сенсоры) и конкурентов (ограниченный набор сенсоров), BENTLY 3500/22M-01-01-00 работает с тремя типами сенсоров — это устраняет необходимость в нескольких модулях, экономя до 40% пространства в раме.

2. Высокоточная FFT-анализа (16 384 точки): Конкуренты имеют разрешение 8192 точек или ниже — это снижает точность выявления мелких дефектов, в то время как BENTLY 3500/22M-01-01-00 гарантирует детальную спектральную аналитику.

3. Сертификация SIL 2: Большинство аналогов (включая BENTLY 3500/25) имеют только базовые сертификации, что ограничивает их использование в критических системах — данный модуль подходит для атомных электростанций и крупных нефтегазовых объектов.

1. Оцените тип сенсоров и требуемые параметры: Выбирайте BENTLY 3500/22M-01-01-00 если вы используете разные типы сенсоров (индуктивные + пьезоэлектрические) или нуждаетесь в FFT-анализе с высоким разрешением — для простых систем с только индуктивными сенсорами подойдёт модуль 3500/25.

2. Проверьте требования к безопасности: Если объект требует соответствия SIL 2 (например, атомные электростанции, крупные компрессорные станции), данный модуль является обязательным выбором — он гарантирует надежность в критических ситуациях.

3. Учтите количество каналов: Модуль имеет 4 канала — при необходимости мониторинга более 4 точек используйте несколько модулей в раме 3500/10 (максимальное количество — 16 модулей).

1. Монтаж и настройку выполняйте только сертифицированным персоналом Bently: Неправильная конфигурация сенсоров или FFT-алгоритмов может привести к некорректной обработке сигналов или повреждению BENTLY 3500/22M-01-01-00. Строго следуйте официальному руководству по эксплуатации системы 3500.

2. Не превышайте диапазоны входных сигналов: Для индуктивных сенсоров сигнал не должен превышать ±5 В DC, для пьезоэлектрических — 20 мА — превышение приведёт к повреждению каналов и необходимости ремонта.

3. Регулярная калибровка FFT-анализатора: Раз в 6 месяцев калибруйте спектральный компонент с использованием эталонного сигнала (например, Bently Calibration Kit 990-04-00) — это гарантирует сохранение разрешения 16 384 точек и точности анализа.

4. Контроль температуры рамы: Температура в раме 3500/10 не должна превышать +70 °C — повышенная температура снижает стабильность обработки сигналов и активирует защиту от перегрева. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].

3500/22M-01-01-00
