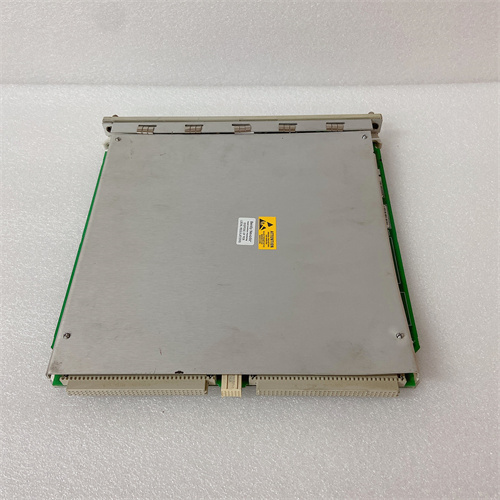

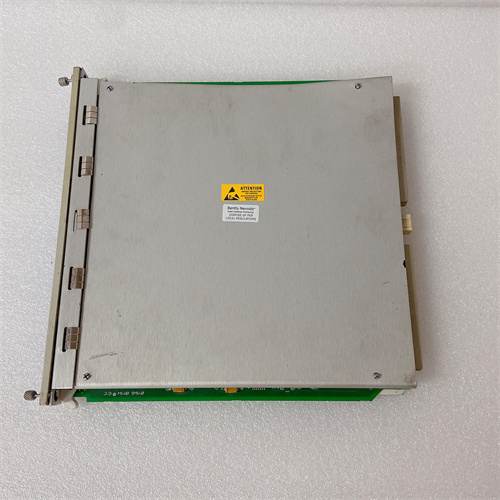

BENTLY 3500/22M 138607-01

Описание

Общие сведения о продукте

Описание продукта

1. Двойной канал и одновременное измерение двух параметров: Модуль BENTLY 3500/22M 138607-01 имеет 2 независимых канала, каждый из которых может работать в двух режимах:
   • Режим вибрации: Обрабатывает сигналы от сенсоров BENTLY 9200-06-02-10-00 (индуктивные) в диапазоне 0.1–1000 Гц, измеряет амплитуду колебаний от 0 до 500 мкм (пик-пик) с точностью ±1% полного диапазона;
   • Режим позиции: Контролирует относительное смещение оси ротора от 0.25 до 2.5 мм, критично для предотвращения контакта ротора с статическими частями (например, статором турбины).

     Например, в газотурбинной электростанции 3500/22M 138607-01 монтируется на корпусе турбины: первый канал измеряет вибрацию ротора (допустимый предел ≤50 мкм), второй — его смещение относительно подшипников (допустимый предел ≤1 мм). При превышении вибрации до 55 мкм модуль отправляет предупреждение в шасси 3500, а при достижении 70 мкм — активирует аварийное отключение турбины.

2. Встроенная защита и фильтрация сигналов: BENTLY 3500/22M 138607-01 оснащен механизмами, обеспечивающими точность измерений и безопасность оборудования:
   • Фильтрация электромагнитных помех: Модуль имеет дифференциальные входы и цифровой фильтр низких частот, который подавляет помехи от электродвигателей, трансформаторов и высоковольтных линий — искажения сигнала не превышают 0.5% полного диапазона;
   • Защита от переvoltaжа и коротких замыканий: На входах каналов установлены защитные диоды, ограничивающие напряжение до 30 В DC, а в случае короткого замыкания модуль автоматически изолирует поврежденный канал, сохраняя работу второго;
   • Настраиваемые уставки защиты: Через ПО BENTLY 3500 Configuration Tool инженеры задают предупреждающие (например, 40 мкм для вибрации) и аварийные (70 мкм) уставки, а также время задержки реакции (0.1–10 сек) — адаптируя модуль под специфику каждого механизма.
3. Диагностика в реальном времени и интеграция с шасси: BENTLY 3500/22M 138607-01 передает данные о состоянии каждого канала (активность, ошибки, уровень сигнала) в шасси BENTLY 3500, который отображает информацию на локальном дисплее или передает в SCADA-систему. При возникновении проблемы (например, обрыв кабеля к сенсору) модуль активирует красный LED-индикатор и отправляет сигнал об ошибке — операторы быстро локализуют неисправность и устраняют её без остановки всего процесса.

Технические параметры

• Тип модуля: Двойной канал модуль мониторинга вибрации и позиции;
• Количество каналов: 2 независимых;
• Поддерживаемые режимы:
  • Вибрация: Диапазон 0–500 мкм (пик-пик), частотный диапазон 0.1–1000 Гц;
  • Позиция: Диапазон 0.25–2.5 мм (относительное смещение);
• Параметры входа:
  • Тип сигнала: Аналоговый (от индуктивных сенсоров, 0–5 В DC);
  • Входное сопротивление: ≥100 кОм;
• Точность:
  • Вибрация: ±1% полного диапазона (при 25 °C);
  • Позиция: ±0.5% полного диапазона (при 25 °C);
• Защита:
  • Переvoltaж: До 30 В DC (входы);
  • Короткое замыкание: Автоматическая изоляция канала;
• Выходы:
  • Сигналы защиты: 2 × предупреждающие, 2 × аварийные (нориально разомкнутые контакты);
  • Сигналы статуса: 4–20 мА (для передачи уровня параметров в SCADA);
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500);
  • Потребляемый ток: ≤35 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500 (슬от-монтаж);
  • Размеры (длина × ширина × высота): 160 mm × 100 mm × 25 mm;
  • Вес: ~150 г;
  • Индикаторы LED: 6 (по 3 на канал — питание/активность/ошибка);
• Совместимость:
  • Сенсоры: BENTLY 9200 серии (9200-06-02-10-00, 9200-08-02-10-00);
  • Системы: BENTLY 3500, SCADA (Siemens WinCC, ABB System 800xA);
• Стандарты соответствия: IEC 61000-6-2 (EMC), IEC 60947-5-1 (контакты защиты), CE, UL 508.

Преимущества и особенности

1. Двухрежимная работа: Возможность измерять одновременно вибрацию и позицию ротора через два канала — не требуется установка отдельных модулей, экономя место в шасси.
2. Высокая точность: Точность ±1% для вибрации и ±0.5% для позиции гарантирует достоверные данные, критические для ранней детекции дефектов.
3. Надежная защита: Фильтрация помех и автоматическая изоляция каналов предотвращают ложные срабатывания и повреждение модуля.
4. Гибкость настроек: Настраиваемые уставки и время задержки адаптируются под специфику каждого механизма (турбина, компрессор).
5. Интеграция с BENTLY 3500: Стандартный монтаж в шасси и совместимость с другими модулями (125680-01, 135489-03) образуют единую систему защиты.

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Мониторинг вибрации ротора (допустимый предел 50 мкм) и его смещения (допустимый предел 1 мм), с защитой от перегрева подшипников.
   • Конфигурация: BENTLY 3500/22M 138607-01 установлен в шасси 3500, подключен к 2 сенсорам BENTLY 9200-06-02-10-00 (один для вибрации, один для позиции). При увеличении вибрации до 45 мкм модуль отправляет предупреждение в SCADA; при достижении 70 мкм — активирует контакт аварийного отключения, останавливая турбины. Фильтрация помех подавляет помехи от генератора, предотвращая ложные тревоги.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Контроль осевого перемещения ротора (допустимый предел 8 мм) и радиальной вибрации (допустимый предел 40 мкм), с сигнализацией при превышении.
   • Конфигурация: BENTLY 3500/22M 138607-01 настроен на два режима: первый канал — радиальная вибрация (сенсор 9200-06-02-10-00), второй — осевое перемещение (сенсор 9200-08-02-10-00). При осевом перемещении 9 мм или вибрации 45 мкм модуль загорает желтый индикатор и отправляет сигнал на сигнальный маяк, операторы снижают нагрузку компрессора.
3. Металлургия (прокатная линия стального листа):
   • Задача: Мониторинг вибрации прокатных роликов (допустимый предел 60 мкм) и позиции оси ролика (допустимый предел 1.5 мм), с остановкой линии при аварии.
   • Конфигурация: BENTLY 3500/22M 138607-01 подключен к сенсорам на ролике — при вибрации 65 мкм или смещении 1.8 мм модуль активирует контакт аварийного отключения, останавливая конвейер и предотвращая деформацию стального листа. Данные о параметрах передаются в SCADA для дальнейшего анализа.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 3500/22M 138607-01 если вам нужно мониторировать вибрацию и позицию роторных механизмов в составе системы BENTLY 3500, с требованиями к высокой точности и надежности защиты. Оптимально для турбин, компрессоров и прокатных линий.
• Предостережения:
  • Устанавливайте сенсоры с оптимальным зазором (1.0–1.5 мм для BENTLY 9200) — неправильный зазор снижает точность измерений;
  • Калибруйте модуль через официальное ПО BENTLY 3500 — рекомендуемый интервал: 1 раз в 2 года;
  • Не эксплуатируйте модуль за пределами температурного диапазона 0–60 °C — это приведет к выходу из строя сенсоров и потере данных;
  • Регулярно проверяйте состояние LED-индикаторов — красный индикатор указывает на ошибку (обрыв кабеля, отказ сенсора), которую нужно устранить немедленно.
