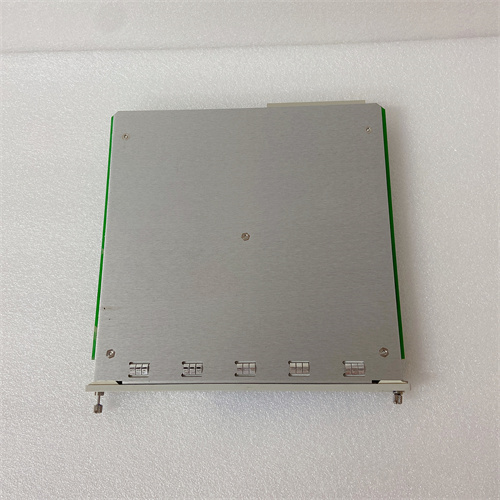

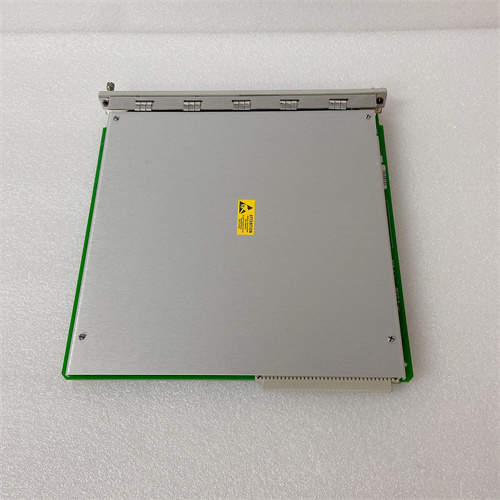

Введение: модуль мониторинга температуры Bently Nevada и модель 3500/32 (125712-01)
Первым элементом в сфере контроля температуры критических компонентов валовых агрегатов (подшипники, роторы, статоры) является специализированный модуль от компании Bently Nevada — модель 3500/32 (также идентифицируемая по артикулу 125712-01). Данное оборудование относится к серии систем мониторинга Bently Nevada 3500, предназначенное для непрерывного измерения температуры через датчики PT100/PT1000 и генерации сигналов при превышении порогов. Подробную информацию о функционале и применении модели 3500/32 (125712-01) можно найти по [ссылке на 3500/32 (125712-01) Bently Nevada].
Описание продукта: назначение и функциональность 3500/32 (125712-01) Bently Nevada
Модель 3500/32 (125712-01) от Bently Nevada представляет собой модуль мониторинга температуры, основной задачей которого является сбор и обработка данных от датчиков, установленных на нагружаемых компонентах агрегатов (турбины, компрессоры). 3500/32 (125712-01) поддерживает до 8 независимых каналов для подключения датчиков PT100/PT1000, что позволяет контролировать температуру нескольких точек одновременно (например, 4 подшипника турбины с избыточностью).
Отличительной чертой 3500/32 (125712-01) является высокая точность: погрешность не превышает ±0,2 °C в диапазоне -50 °C до +200 °C, что критично для раннего выявления перегрева. Модуль оснащен функцией “дифференциального контроля” — измеряет разницу температур между двумя точками (например, входным и выходным подшипником) и сигнализирует при превышении 15 °C, помогая выявить локальные дефекты.
3500/32 (125712-01) интегрируется с центральным модулем 3500/05, синхронизируя температурные данные с вибрацией (от 3500/20) и скоростью (от 3500/53). Это даёт операторам комплексную картину состояния агрегата (например, перегрев подшипника с увеличением вибрации). При превышении порогов (предупреждающего и аварийного) модуль отправляет сигналы на остановку агрегата или в SCADA-систему. Все характеристики 3500/32 (125712-01) подтверждаются документацией Bently Nevada, доступной по [ссылке на 3500/32 (125712-01) Bently Nevada].
Технические параметры 3500/32 (125712-01) Bently Nevada
- Тип модуля: Модуль мониторинга температуры для системы Bently Nevada 3500;
- Количество каналов: 8 независимых (для датчиков PT100/PT1000);
- Поддерживаемые датчики:
– PT100 (100 Ом при 0 °C) и PT1000 (1000 Ом при 0 °C);
– 2-, 3- или 4-х проводная конфигурация (автоматическое определение);
- Параметры измерения:
– Диапазон температуры: -50 °C до +200 °C (опционально до +300 °C);
– Точность: ±0,2 °C (0 °C до +150 °C); ±0,3 °C (в остальных диапазонах);
– Разрешение: 0,01 °C;
- Защитные функции:
– Два порога (Alarm 1 и Alarm 2) на каждый канал;
– Защита от отключения датчика (сигнал тревоги при разрыве);
– Дифференциальный контроль (разница температур 0–50 °C);
- Питание: 24 В DC (от 3500/15), потребление ≤6 Вт;
- Операционные условия:
– Температура: 0 °C до +65 °C;
– Влажность: 5%–95% (без конденсации);
– Защита: IP20.
Все параметры соответствуют стандартам API 670 и IEC 60751, подтверждено сертификатами Bently Nevada (подробнее по [ссылке на 3500/32 (125712-01) Bently Nevada]).
Преимущества и особенности 3500/32 (125712-01) Bently Nevada
- Высокая точность и разрешение: ±0,2 °C и 0,01 °C позволяют регистрировать минимальные перегревы, что критично для ранней диагностики износа подшипников.
- Многочисленные каналы и избыточность: 8 каналов поддерживают подключение нескольких датчиков на один компонент (например, два на подшипник), исключая потери данных при сбое одного датчика.
- Дифференциальный контроль: Измерение разницы температур выявляет локальные дефекты, которые могут не отразиться на средней температуре.
- Интеграция с системой 3500: Совместимость с 3500/05, 3500/20 и 3500/53 обеспечивает комплексное мониторинг, улучшая диагностику агрегата.
Примеры применения 3500/32 (125712-01) Bently Nevada
- Электроэнергетика: Мониторинг температуры 4 подшипников паровой турбины ТЭС. 3500/32 (125712-01) отправляет аварийный сигнал при превышении 130 °C, предотвращая плавление подшипников.
- Нефтегазовая отрасль: Контроль температуры подшипников центробежного компрессора. Дифференциальный режим 3500/32 (125712-01) выявляет разницу >15 °C между входом и выходом, сигнализируя о недостатке смазки.
- Химическая промышленность: Контроль нагрева реакторных стенок. Модуль передает данные в DCS, предотвращая перегрев и выброс токсичных веществ.
- Металлургия: Мониторинг температуры роликов прокатного стана. 3500/32 (125712-01) сигнализирует при превышении 200 °C, предотвращая деформацию металла.
Сравнение с конкурентами: 3500/32 (125712-01) vs Emerson CSI 6500 Temperature Monitor
| Параметр | 3500/32 (125712-01) Bently Nevada | Emerson CSI 6500 |
|---|---|---|
| Количество каналов | 8 | 4 |
| Точность | ±0,2 °C | ±0,5 °C |
| Дифференциальный контроль | Да | Нет |
| Поддержка PT1000 | Да | Нет |
| Интеграция с системой 3500 | Полная | Требует адаптеров |
3500/32 (125712-01) превосходит конкурента по количеству каналов, точности и возможностям интеграции, что делает его предпочтительным для сложных систем мониторинга. Дополнительно — [ссылка на 3500/32 (125712-01) Bently Nevada].
Советы по выбору и меры предосторожности
Советы по выбору
- Для агрегатов с >4 точками контроля (например, многоступенчатые компрессоры) выберите 3500/32 (125712-01) с 8 каналами.
- При использовании PT1000 убедитесь в их поддержке — 3500/32 (125712-01) работает с ними без адаптеров.
- Для высокотемпературных агрегатов (до +300 °C) выберите опционную конфигурацию модуля.
Меры предосторожности
- Монтируйте 3500/32 (125712-01) с отключенным питанием, чтобы избежать повреждения электроники.
- Калибруйте модуль ежегодно через ПО Bently Nevada — это сохраняет точность измерений.
- Используйте только оригинальные кабели для датчиков (например, 131151-01) — некачественные кабели искажают сигналы.
- Обновляйте прошивку через официальный ресурс Bently Nevada, доступный по [ссылке на 3500/32 (125712-01) Bently Nevada].
