Описание

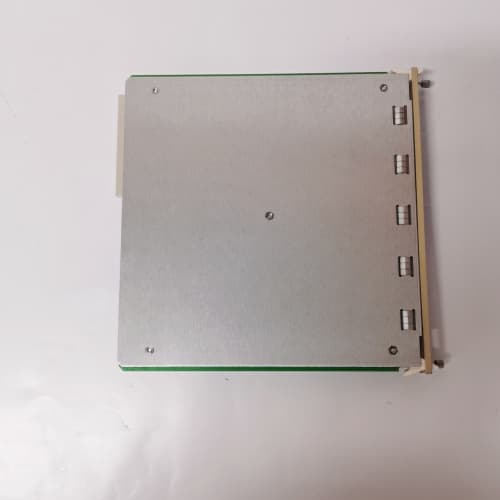

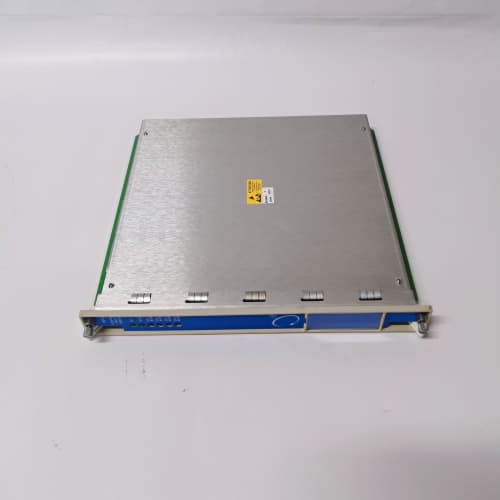

BENTLY 3500/32 125712-01 – Модуль контроля скорости / Тахометр для системы мониторинга 3500
Описание продукта
Модуль контроля скорости BENTLY 3500/32 с каталожным номером 125712-01 является ключевым компонентом системы мониторинга вибрации и состояния Bently Nevada 3500. Этот модуль, известный как Velocity Input / Tachometer Module, выполняет две основные функции. Во-первых, он измеряет и обрабатывает сигналы от тахометров (датчиков скорости), таких как магнитные датчики (MPU) или оптоэлектронные датчики, предоставляя точное значение скорости вращения вала в оборотах в минуту (RPM). Во-вторых, он генерирует эталонный сигнал один-за-оборот (Keyphasor), который является критически важным для анализа вибрации, синхронной демодуляции и определения угла поворота ротора. Модуль BENTLY 3500/32 125712-01 устанавливается в слот стойки 3500 и обеспечивает синхронизацию всех измерительных модулей вибрации и положения в системе. Без точного сигнала скорости и Keyphasor от этого модуля невозможен корректный анализ динамического поведения машины.
Технические параметры
- Тип: Модуль ввода сигнала скорости и формирования Keyphasor (Velocity/Tachometer Module).
- Системная платформа: Система мониторинга Bently Nevada 3500.
- Каталожный номер: 125712-01.
- Основные функции:
- Измерение скорости: Прием и обработка сигналов от одного или двух датчиков скорости. Вычисление и вывод значения RPM.
- Формирование Keyphasor: Генерация опорного импульса один раз за оборот на основе сигнала от одного из тахометров. Этот импульс используется всеми мониторами вибрации (например, 3500/42) для привязки фазы вибрации.
- Входные сигналы: Поддерживает различные типы датчиков: магнитные датчики (MPU), оптоэлектронные датчики, сигналы от тахогенераторов.
- Выходные сигналы:
- Аналоговый выход скорости (4-20 мА или 0-10 В).
- Цифровые выходы Keyphasor и скорости для связи с другими модулями в стойке.
- Дискретные выходы для сигнализации (например, превышение скорости).
- Диапазон измеряемых скоростей: Широкий, от очень низких (несколько RPM) до высоких (десятки тысяч RPM).
- Диагностика: Встроенный мониторинг состояния входных сигналов (обрыв, короткое замыкание, потеря сигнала).
Преимущества и особенности
- Критическая функция синхронизации: Модуль BENTLY 3500/32 обеспечивает единую временную метку (Keyphasor) для всей системы мониторинга, что является основой для векторного (фазового) анализа вибрации, балансировки и диагностики неисправностей, связанных с углом поворота ротора.
- Высокая точность и надежность: Обеспечивает точное измерение скорости, необходимое для защиты по превышению скорости (over-speed) и для корректной работы других алгоритмов мониторинга.
- Гибкость настройки: Позволяет настраивать различные типы датчиков, пороги срабатывания сигнализации и параметры формирования Keyphasor.
- Интеграция в систему 3500: Полная совместимость и простота конфигурации в рамках системы. Данные о скорости доступны всем модулям и могут передаваться в систему управления (DCS/PLC).
- Резервирование (опционально): Может быть сконфигурирован с резервированием входов от двух датчиков скорости для повышения надежности.
- Горячая замена: Поддерживает замену без остановки контролируемого оборудования.
Примеры применения в различных отраслях
- Энергетика (ТЭЦ, АЭС, ГЭС): Измерение скорости вращения и формирование Keyphasor для паровых и газовых турбин, генераторов, турбодетандеров. Сигнал от BENTLY 3500/32 используется для защиты от превышения скорости и анализа вибрации.
- Нефтегазовая промышленность: Мониторинг скорости центробежных компрессоров, газотурбинных приводов, насосов высокого давления.
- Металлургия: Контроль скорости вращения валов прокатных станов, вентиляторов.
- Химическая промышленность: Мониторинг турбодетандеров и другого высокоскоростного оборудования.
Сравнение с аналогами других производителей
Прямыми аналогами являются модули контроля скорости в системах мониторинга конкурирующих брендов:
- EPRO (MMS 6210/6220 Tachometer Modules): Модули EPRO выполняют схожие функции в системе MMS 6000. BENTLY 3500/32 является частью более распространенной в мире экосистемы 3500.
- Vibro-Meter (VM600 TCM Module): Аналогичный модуль в системе VM600. Выбор между ними часто определяется установленной на объекте системой мониторинга.
- Emerson/GE (Bently Nevada 3500/50): Более новый модуль скорости в системе 3500 поколения “Enhanced”. 3500/32 является классическим и широко распространенным предшественником.
Рекомендации по выбору и меры предосторожности
- Совместимость с датчиками: Убедитесь, что модуль BENTLY 3500/32 125712-01 поддерживает тип, чувствительность и выходной сигнал установленных на вашей машине тахометрических датчиков (MPU, оптических и т.д.).
- Корректный монтаж датчика Keyphasor: Точность и стабильность сигнала Keyphasor критически зависит от правильного монтажа датчика (зазор, качество метки на валу). Неправильный монтаж приведет к ошибкам в анализе фазы.
- Конфигурация в ПО: Модуль требует настройки параметров (пороги скорости, тип датчика, задержка Keyphasor) с помощью программного обеспечения Bently Nevada (например, 3500 Machinery Management Software).
- Резервирование для критических применений: Для обеспечения надежности измерения скорости (особенно для защиты от превышения скорости) рекомендуется использовать два независимых датчика и, при необходимости, два модуля 3500/32.
- Проверка целостности сигнала: При возникновении проблем с анализом вибрации первым делом необходимо проверить качество и наличие сигнала Keyphasor с выхода модуля 3500/32.
- Использование оригинальных компонентов: Для гарантии точности измерений и надежности системы рекомендуется использовать оригинальные модули Bently Nevada (Baker Hughes) или сертифицированные восстановленные.
