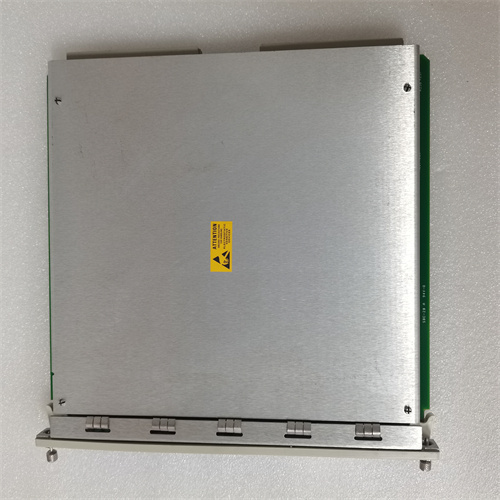

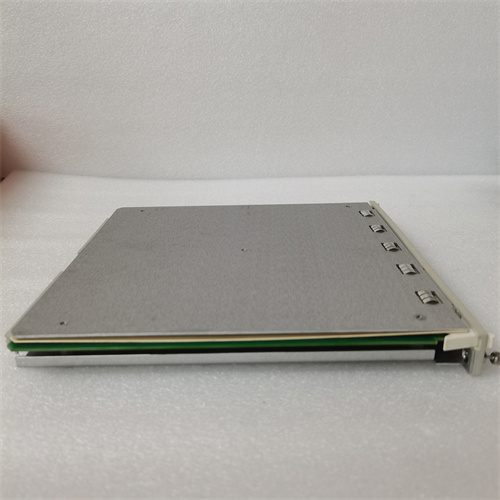

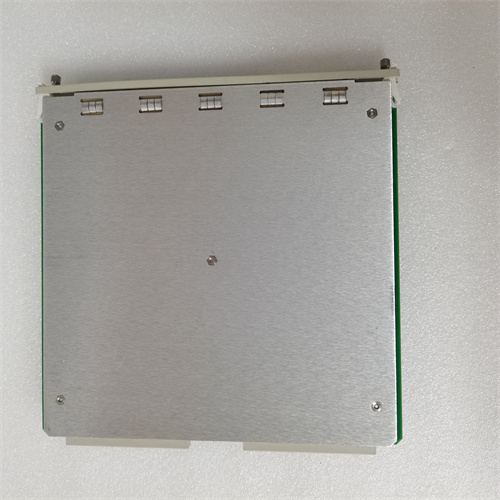

BENTLY 3500/33-03-GCN

Описание

Общая характеристика продукта BENTLY 3500/33-03-GCN

Технические параметры BENTLY 3500/33-03-GCN

• Общие параметры модуля:
  • Тип устройства: Промышленный коммуникационный модуль для системы Bently Nevada 3500;
  • Совместимые системы: Bently Nevada 3500 (модули 3500/40, 3500/42), DCS (ABB Symphony Plus, Siemens PCS 7), SCADA, датчики Bently 3300 XL (вибрация), 3300 XL Proximitor (позиция);
  • Основные функции: Передача данных мониторинга (вибрация, позиция, температура), диагностика системы 3500, управление конфигурацией через интерфейс;
  • Поддерживаемые протоколы: Modbus RTU/TCP, Ethernet IP, Profinet, Bently Nevada GCN (Global Communication Network) — для интеграции с разными системами.
• Параметры коммуникации:
  • Интерфейсы: 2 Ethernet-порта (10/100 Мбит/с, для Modbus TCP/Ethernet IP/Profinet), 1 порт RS-485 (Modbus RTU), 1 порт GCN (для связи с другими модулями 3500);
  • Скорость передачи данных: До 100 Мбит/с (по Ethernet), 115200 бит/с (по RS-485) — реальное время передачи сигналов;
  • Максимальное количество подключенных модулей 3500: До 32 модуля мониторинга (в рамках одной сети GCN);
  • Латенция передачи: <10 мс — минимальная задержка для критических алертов.
• Параметры надежности и защита:
  • Защитные функции:
    • Резервированная конфигурация (активный/пассивный модуль) — автоматическое переключение при сбое;
    • Защитение от электростатического разряда (ESD) ±15 кВ (воздушный) / ±8 кВ (контактный);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Автоматическое восстановление связи (после восстановления сети);
  • Класс надежности (MTBF): > 6 000 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация (зеленый — нормальная работа, желтый — резервирование, красный — ошибка коммуникации/GCN).
• Электрические и эксплуатационные параметры:
  • Питание: DC 24 В ±10% (поддержка двухполярного резервированного питания);
  • Потребляемая мощность: 5 Вт (при активном режиме), 3 Вт (при пассивном режиме);
  • Температурный диапазон работы: -20 °C до +65 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы системы Bently 3500.
• Конструктивные параметры:
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием;
  • Размеры: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина) — соответствует стандартам шкафа Bently 3500;
  • Тип монтажа: Крепление на внутренние рейки шкафа системы Bently 3500;
  • Разъемы: Ethernet (RJ45), RS-485 (терминалные блоки), GCN (специальный разъем Bently).

Преимущества и особенности BENTLY 3500/33-03-GCN

1. Отказоустойчивость и резервирование: Активное/пассивное резервирование позволяет BENTLY 3500/33-03-GCN поддерживать коммуникацию даже при сбое основного модуля — в турбинном зале электростанции при отказе активного модуля пассивный переключается за <50 мс, не прерывая передачу данных о вибрации турбины и предотвращая упущение аварийных сигналов.
2. Универсальная интеграция с DCS/SCADA: Поддержка Modbus, Ethernet IP и Profinet делает BENTLY 3500/33-03-GCN совместимым с большинством промышленных систем — в нефтегазовом комплексе он передаёт данные от датчиков Bently 3300 XL (вибрация компрессора) в DCS ABB Symphony Plus, позволяя операторам отслеживать состояние оборудования в едином интерфейсе.
3. Детальная диагностика системы 3500: BENTLY 3500/33-03-GCN собирает данные о состоянии всех модулей в шкафу Bently 3500 (ошибки каналов, температура компонентов) и передает их в DCS. Это позволяет инженерам выявлять неисправности на ранних стадиях (например, снижение сигнала от датчика) и планировать техническое обслуживание, снижая время простоя.
4. Устойчивость к суровым условиям: Температурный диапазон -20 °C до +65 °C и класс EMC 3 позволяют BENTLY 3500/33-03-GCN работать в турбинных залах (где температура достигает +60 °C) или северных нефтегазовых полях (зима -20 °C), не теряя функциональности.

Примеры применения BENTLY 3500/33-03-GCN в различных отраслях

• Энергетика (ТЭС, турбины) : В Теплоэлектростанции BENTLY 3500/33-03-GCN подключен к шкафу Bently 3500 (с модулями 3500/42 для мониторинга вибрации) и DCS Siemens PCS 7. Он передаёт данные о вибрации роторов турбины (от датчиков 3300 XL) и температуре подшипников в DCS. При превышении вибрации >0.1 мм/с модуль отправляет сигнал алерта, и операторы снижают нагрузку на турбину, предотвращая износ подшипников.
• Нефтегаз (компрессорные станции) : В станции сжатия газа BENTLY 3500/33-03-GCN работает в резервированной конфигурации (два модуля) и интегрирует сигналы от 8 датчиков позиции компрессоров (3300 XL Proximitor) с SCADA. При обрыве связи с основным модулем пассивный переключается мгновенно, не прерывая мониторинг положения ротора — это критично для предотвращения столкновения ротора с статором.
• Металлургия (электрогенераторы) : В заводе сталеплавки BENTLY 3500/33-03-GCN передаёт данные о вибрации электрогенератора (от датчиков Bently) в локальную SCADA. Класс EMC 3 защищает модуль от помех от плавильных печей, а автоматическое восстановление связи позволяет быстро восстановить передачу данных после кратковременного сброса сети.
• Химическая промышленность (агрегаты с вращающимся частями) : В реакторном комплексе BENTLY 3500/33-03-GCN подключен к шкафу Bently 3500 и DCS ABB Symphony Plus. Он передаёт данные о температуре и вибрации смесительных агрегатов, поддерживая стабильность процесса и предотвращая остановку реакторов из-за оборудования сбоев.

Сравнение BENTLY 3500/33-03-GCN с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании BENTLY 3500/33-03-GCN

Рекомендации по выбору

1. Совместимость с системами Bently: Выбирайте BENTLY 3500/33-03-GCN если ваша установка использует систему мониторинга Bently 3500, датчики 3300 XL или модули 3500/42 — это гарантирует полную интеграцию, поддержку протокола GCN и доступ к детальной диагностике системы.
2. Критическое оборудование с нулевым допуском к простою: Для турбин, компрессоров или электрогенераторов, где остановка дорогостояща (электростанции, нефтегазовые комплексы) — BENTLY 3500/33-03-GCN с резервированной конфигурацией — оптимальный выбор, обеспечивая бесперебойную коммуникацию.
3. Интеграция с разными DCS/SCADA: Если нужно передавать данные в системы разных брендов (ABB, Siemens, Rockwell), BENTLY 3500/33-03-GCN с поддержкой Modbus, Ethernet IP и Profinet — предпочтительнее аналогов с ограниченным набором протоколов.

Меры предостережения

1. Правильная настройка резервирования: При использовании двух модулей BENTLY 3500/33-03-GCN настройте активный/пассивный режим через ПО Bently System 1 — убедитесь, что переключение происходит за <100 мс, чтобы не упустить аварийные сигналы.
2. Защита коммуникационных кабелей: Используйте экранированные кабели для Ethernet и GCN, располагайте их на расстоянии >3 м от силовых линий (10 кВ/380 В) и оборудования с сильными электромагнитными полями (электродвигатели, трансформаторы) — это снизит помехи и стабильность передачи данных.
3. Регулярная проверка связи и диагностики: Раз в месяц проверяйте состояние модуля через ПО System 1 — контролируйте статус резервирования, уровень сигнала GCN и наличие ошибок коммуникации. При появлении красного светодиода проверьте кабели, конфигурацию протокола или замените пассивный модуль при необходимости.
4. Охлаждение шкафа Bently 3500: Обеспечьте принудительную вентиляцию шкафа с BENTLY 3500/33-03-GCN при температуре >55 °C — перегрев >65 °C снизит надежность модуля и может привести к сбросу связи.
