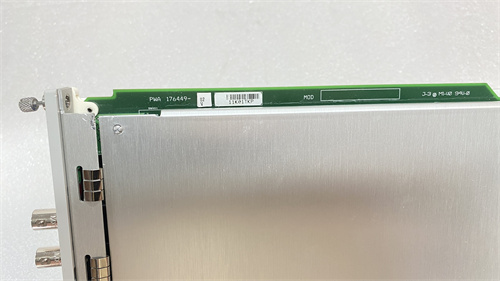

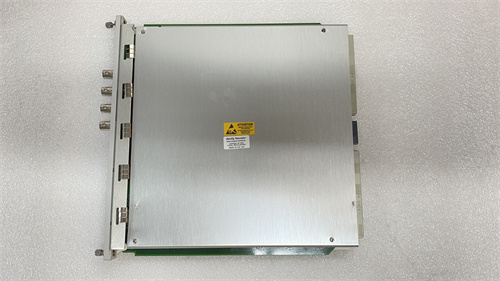

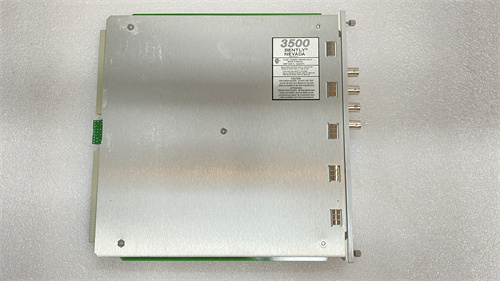

BENTLY 3500/33-SIL2-03-R0

Описание

Обзор продукта: BENTLY 3500/33-SIL2-03-R0

Технические параметры BENTLY 3500/33-SIL2-03-R0

• Характеристики аналоговых входов:
  • BENTLY 3500/33-SIL2-03-R0 оснащён 3 независимыми каналами для сигналов от специализированных датчиков с параметрами:
    • Поддерживаемые сигналы: входы для индуктивных датчиков Bently (например, 3300 XL) — сигналы вибрации (0–500 мВпк), позиции ротора (0–20 мм) и скорости (0–10 кОб/мин); аналоговые сигналы 4–20 мА DC для внешних датчиков;
    • Точность измерения: ±0,05% от полного диапазона (ПД) для вибрации, ±0,01% ПД для позиции ротора — гарантирует надежную детекцию даже минимальных дефектов (например, износ подшипников, дисбаланс ротора);
    • Разрешение: 24 бит, частота выборки: до 10 кГц на канал — позволяет регистрировать высокочастотные компоненты вибрации, указывающие на начальный этап повреждения.
• Защита и безопасность:
  • Сертификация: соответствует требованиям IEC 61508 SIL 2 — допустим для систем, отвечающих за защиту персонала и оборудования от катастрофических отказов;
  • galvanische изоляция: между каналами, между каналами и шиной системы 3500 — 1500 В AC/1 мин — предотвращает распространение помех и гарантирует электробезопасность;
  • Защита от помех: фильтрация электромагнитных помех по стандартам EN 61000-6-2/4, защита от статического разряда (15 кВ) и перепадов напряжения (до 36 В DC).
• Эксплуатационные характеристики:
  • Питание: от шиной системы Bently 3500 (5 В DC, ±5%), потребляемая мощность ≤15 Вт;
  • Монтаж: в шасси системы Bently 3500 (стандартное размещение для модулей 3500), габариты: 160 × 80 × 220 мм (длина × ширина × толщина);
  • Совместимость: с системой мониторинга Bently 3500, программным обеспечением Bently Nevada System 1;
  • Рабочая температура: 0 °C до +60 °C, степень защиты IP20 (при установке в шасси), относительная влажность: ≤90% (без конденсации).

Преимущества и особенности BENTLY 3500/33-SIL2-03-R0

1. Специализация на мониторинге роторных механизмов и SIL 2 безопасность:

   BENTLY 3500/33-SIL2-03-R0 оптимизирован для работы с датчиками Bently, обеспечивая глубокий анализ состояния роторных агрегатов — например, измерение амплитуды и частоты вибрации, определение положения ротора относительно статики, контроль скорости вращения. SIL 2 сертификация гарантирует, что модуль стабильно работает в критических сценариях (например, при приближении ротора к статике) и своевременно отправляет сигналы на остановку оборудования, предотвращая разрушение.

2. Высокая точность и ранняя диагностика:

   24-битное разрешение и частота выборки до 10 кГц позволяют BENTLY 3500/33-SIL2-03-R0 детектировать дефекты на ранних стадиях — например, износ подшипников по появлению высокочастотных пиков в спектре вибрации или дисбаланс ротора по увеличению амплитуды на частоте вращения. Это позволяет планировать обслуживание заранее, избежая внеплановых остановок и дорогостоящих ремонтов.

3. Интеграция с системами управления и диагностики:

   Модуль передает данные в систему мониторинга Bently 3500 и ПО System 1, где осуществляется визуализация спектров вибрации, тренды параметров и автоматическая генерация отчетов. Поддержка протоколов Modbus TCP позволяет интегрировать данные в верхнеуровневые DCS (например, Siemens PCS 7, ABB 800xA), обеспечивая операторам комплексную картину состояния оборудования.

Примеры применения BENTLY 3500/33-SIL2-03-R0

• Энергетика: Турбина атомной электростанции:

  На атомной электростанции BENTLY 3500/33-SIL2-03-R0 используется для мониторинга высоко압ной турбины. Модуль собирает сигналы от 3 датчиков: два индуктивных датчика вибрации (на переднем и заднем подшипниках) и один датчик положения ротора. При увеличении вибрации выше установленного порога (50 мВпк) или приближении ротора к статике (до 1 мм) модуль отправляет сигнал в систему безопасности, которая останавливает турбину. Данные о вибрации передаются в ПО System 1 для анализа спектра и определения причины дефекта (например, дисбаланс или износ подшипника). Детали реализаций можно посмотреть по ссылке на BENTLY 3500/33-SIL2-03-R0 (здесь будет ваша предоставленная ссылка).

• Нефтегазовая промышленность: Компрессор газопровода:

  На компрессорной станции газопровода BENTLY 3500/33-SIL2-03-R0 управляет сигналами от датчиков вибрации и скорости компрессора. Модуль контролирует стабильность работы — при появлении нестабильностей в спектре вибрации (например, резонансные пики) отправляет предупреждение в операторскую панель, а при критическом превышении параметров — инициирует остановку. Это предотвращает разрушение компрессора и остановку транспортировки газа.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте BENTLY 3500/33-SIL2-03-R0 если вы используете систему мониторинга Bently 3500 и датчики Bently для критических роторных механизмов (турбины, компрессоры) — его SIL 2 сертификация, высокая точность и специализация на мониторинге обеспечивают максимальную безопасность и надежность.
• Для систем с универсальными датчиками или без требования SIL 2 можно рассмотреть Emerson CSI 6500, но учтите более низкую точность и отсутствие оптимизации для роторных агрегатов.
• Перед покупкой подтвердите совместимость с вашей системой Bently 3500, тип используемых датчиков и требуемый уровень SIL, а также изучите детальные спецификации по ссылке на BENTLY 3500/33-SIL2-03-R0 (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании BENTLY 3500/33-SIL2-03-R0

1. Калибровка с датчиками Bently:

   Тщательно калибруйте модуль совместно с используемыми датчиками Bently (например, 3300 XL) через ПО Bently System 1 — это гарантирует соответствие измеряемых значений реальным параметрам вибрации или позиции. Калибровка выполняйте не реже 1 раза в год, а при эксплутации в суровых условиях (высокая температура, вибрация) — 2 раза в год.

2. Проверка состояния изоляции:

   Регулярно проверяйте galvanische изоляцию между каналами и шиной системы 3500 — снижение изоляции до <1500 В AC может привести к попаданию помех и искажению данных. Используйте только оригинальные кабели Bently для подключения датчиков, чтобы сохранить защитные свойства.

3. Мониторинг диагностических данных:

   Регулярно анализируйте диагностические данные модуля (температура внутренних компонентов, состояние каналов) в ПО System 1 — появление ошибок связи или нестабильности каналов может свидетельствовать о деградации модуля, требующей замены до полного отказа.
