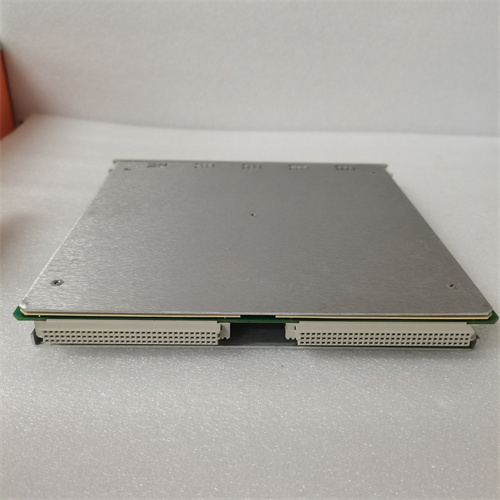

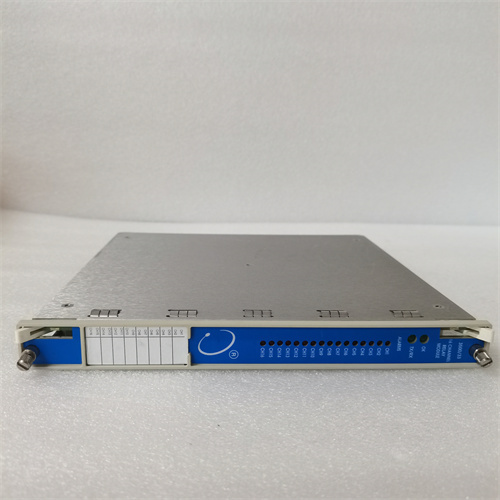

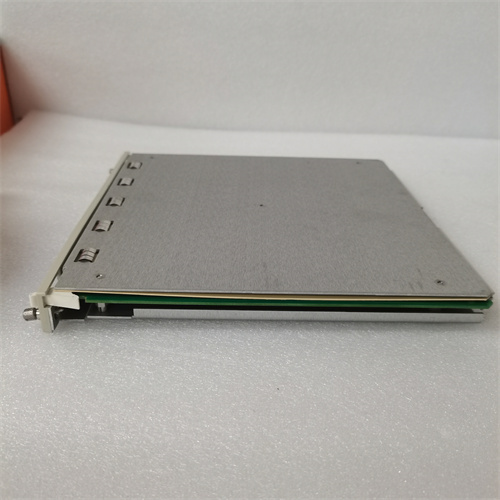

Bently 3500/33/SIL2

Описание

Общая характеристика продукта Bently 3500/33/SIL2

Технические параметры Bently 3500/33/SIL2

• Общие параметры и сертификация:
  • Тип устройства: Коммуникационный модуль для системы Bently 3500, сертифицированный SIL2 (IEC 61508:2010, части 1–7);
  • Совместимые системы: Bently Nevada 3500 (модули 3500/42/SIL2, 3500/22), DCS с поддержкой SIL (ABB Symphony Plus SIL, Siemens PCS 7 SIL), ESD-системы, датчики Bently 3300 XL SIL2 (вибрация, позиция);
  • Основные функции: Передача безопасных сигналов мониторинга, диагностика системы 3500, управление конфигурацией через ПО Bently System 1, аварийное отключение оборудования при превышении лимитов.
• Параметры коммуникации и протоколов:
  • Поддерживаемые протоколы:
    • Безопасные: Profinet IRT SIL, Modbus TCP Safety;
    • Общие: Modbus RTU/TCP, Ethernet IP (для небезопасных данных);
  • Интерфейсы: 2 Ethernet-порта (10/100 Мбит/с, изолированные, для безопасной и небезопасной коммуникации), 1 порт RS-485 (Modbus RTU, изолированный);
  • Скорость передачи: До 100 Мбит/с (по Ethernet) — задержка <5 мс для безопасных сигналов;
  • Количество поддерживаемых безопасных сигналов: До 256 дискретных/аналоговых сигналов (в зависимости от конфигурации).
• Параметры надежности и защиты:
  • Защитные функции:
    • Резервированная конфигурация (активный/пассивный модуль) — переключение за <10 мс при сбое;
    • Изоляция каналов: 250 В RMS между безопасными и небезопасными цепями;
    • Защита от электростатического разряда (ESD) ±15 кВ (воздушный) / ±8 кВ (контактный);
    • Защита от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Автоматическое детектирование ошибок (проверка связи, контроль целостности данных);
  • Класс надежности (MTBF): > 7 000 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация состояния (зеленый — нормальный режим, желтый — резервирование, красный — авария/SIL-ошибка) + LCD-дисплей для отображения кода ошибки.
• Электрические и эксплуатационные параметры:
  • Питание: DC 24 В ±10% (двухполярное резервированное питание, изолированное);
  • Потребляемая мощность: 6 Вт (активный модуль) / 3 Вт (пассивный модуль);
  • Температурный диапазон работы: -20 °C до +65 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы Bently 3500.
• Конструктивные параметры:
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием (класс защиты UL 94 V-0);
  • Размеры: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина) — соответствует стандартам шкафа 3500;
  • Тип монтажа: Крепление на внутренние рейки шкафа Bently 3500;
  • Разъемы: Ethernet (RJ45, изолированные), RS-485 (терминалные блоки, изолированные), разъем для питания (терминалные блоки).

Преимущества и особенности Bently 3500/33/SIL2

1. Сертификация SIL2 и соответствие стандартам: Подтверждение соответствия IEC 61508 SIL2 делает Bently 3500/33/SIL2 обязательным выбором для объектов с высокими требованиями к безопасности (например, нефтеперерабатывающие заводы, атомные электростанции). Он гарантирует, что критические сигналы (например, превышение вибрации турбины) будут переданы в ESD-систему без сбоев, предотвращая разрушение оборудования.
2. Резервированная конфигурация и быстрое переключение: Активное/пассивное резервирование с переключением за <10 мс обеспечивает бесперебойную работу Bently 3500/33/SIL2 — в компрессорной станции при сбое активного модуля пассивный немедленно принимает управление, не прерывая передачу сигнала о позиции ротора и предотвращая столкновение с статором.
3. Разделение безопасных и небезопасных каналов: Изолированные интерфейсы для безопасных (Profinet IRT SIL) и небезопасных (Modbus TCP) протоколов предотвращает попадание помех в критические цепочки. В химической реакторной установке Bently 3500/33/SIL2 передает безопасные сигналы о температуре агрегата в ESD, а обычные данные о нагрузке — в DCS, не создавая конфликтов.
4. Детальная диагностика и контроль целостности: Bently 3500/33/SIL2 автоматически проверяет целостность данных и состояние связи с модулями 3500/42/SIL2. При обнаружении ошибки (например, обрыв кабеля к датчику) он отправляет сигнал об аварии в DCS и отображает код ошибки на LCD-дисплее, сокращая время диагностики на 60%.

Примеры применения Bently 3500/33/SIL2 в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе переработки нефти Bently 3500/33/SIL2 интегрируется с шкафом Bently 3500 (с модулями 3500/42/SIL2) и ESD-системой ABB. Он передаёт безопасные сигналы о вибрации компрессоров каталитического крекинга (от датчиков 3300 XL SIL2) в ESD. При превышении вибрации >0.15 мм/с Bently 3500/33/SIL2 отправляет команду на аварийное останавливание компрессора, предотвращая разрыв корпуса и утечку нефти.
• Энергетика (ТЭС с паровыми турбинами): В Теплоэлектростанции Bently 3500/33/SIL2 работает в резервированной конфигурации и передаёт сигналы о позиции ротора турбины (от датчиков Proximitor 3300 XL SIL2) в DCS Siemens PCS 7 SIL. Благодаря сертификации SIL2 модуль соответствует требованиям безопасности электростанций, а быстрое переключение при сбое гарантирует, что сигналы не будут потеряны даже при отказе одного модуля.
• Химическая промышленность (реакторный комплекс): В комплексе реакторов для производства опасных химикатов Bently 3500/33/SIL2 передаёт безопасные сигналы о температуре и вибрации смесительных агрегатов в ESD. Изолированные каналы предотвращают влияние электромагнитных помех от нагревательных элементов, а автоматическое детектирование ошибок гарантирует, что неисправность датчика не приведёт к пропуску аварийного состояния.
• Атомная энергетика (циркуляционные насосы): В атомной электростанции Bently 3500/33/SIL2 используется для мониторинга циркуляционных насосов. Сертификация SIL2 соответствует строгим требованиям безопасности ядерных объектов, а резервированное питание и коммуникация обеспечивают бесперебойную передачу данных даже при отказе основного источника энергии.

Сравнение Bently 3500/33/SIL2 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании Bently 3500/33/SIL2

Рекомендации по выбору

1. Совместимость с системами Bently: Выбирайте Bently 3500/33/SIL2 если ваша установка использует систему мониторинга Bently 3500, датчики 3300 XL SIL2 или модули 3500/42/SIL2 — это гарантирует полную интеграцию безопасных сигналов и соответствие сертификации SIL2.
2. Объекты с требованиями SIL2: Для нефтегазовых, химических или атомных объектов, где требуется соответствие IEC 61508 SIL2 (например, оборудование с высоким риском аварии), Bently 3500/33/SIL2 — обязательный выбор, так как он обеспечивает безопасную передачу критических сигналов.
3. Критическое вращающееся оборудование: Для турбин, компрессоров или насосов, где остановка дорогостояща (убытки >1 млн руб/час), Bently 3500/33/SIL2 с резервированием и быстрым переключением минимизирует риск потери данных и аварий.

Меры предостережения

1. Правильная конфигурация безопасных каналов: Через ПО Bently System 1 настройте только безопасные протоколы (Profinet IRT SIL, Modbus TCP Safety) для передачи критических сигналов — не используйте небезопасные каналы (например, обычный Modbus RTU) для аварийных команд, это нарушит соответствие SIL2.
2. Регулярная проверка резервирования: Раз в месяц тестируйте переключение между активным и пассивным модулями Bently 3500/33/SIL2 — убедитесь, что переключение происходит за <10 мс и не приводит к потере сигналов. В случае превышения времени переключения замените неисправный модуль.
3. Защита коммуникационных кабелей: Используйте двойную экранировку для кабелей безопасных каналов, располагайте их на расстоянии >3 м от силовых линий (10 кВ/380 В) и небезопасных кабелей — это предотвращает электромагнитные помехи и сохранит целостность безопасных данных.
4. Обновление firmware и диагностика: Раз в год скачивайте актуальную версию firmware с официального сайта Bently и обновите Bently 3500/33/SIL2 — это исправит уязвимости и поддержит соответствие SIL2. Раз в месяц проверяйте состояние модуля через System 1 — контролируйте коды ошибок, уровень питания и состояние резервирования.
