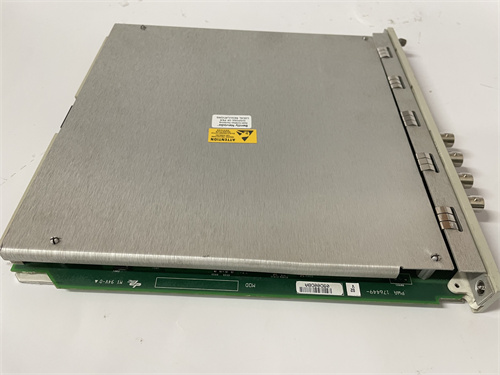

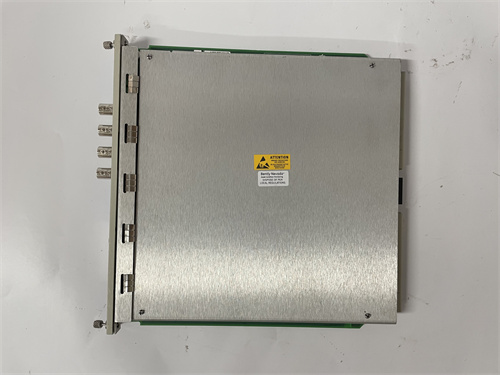

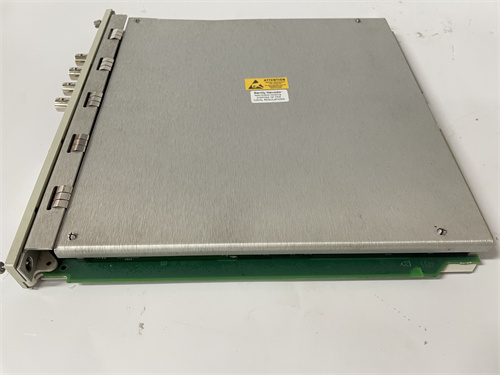

BENTLY 3500/34 125696-01

Описание

Общие сведения о продукте

Описание продукта

1. Тройное измерение: осевое перемещение, скорость, позиция ключа: Модуль BENTLY 3500/34 125696-01 имеет 3 независимых режима работы, поддерживающих разные параметры:
   • Осевое перемещение: Обрабатывает сигналы от сенсоров BENTLY 330980-51-00 (индуктивных) в диапазоне 0–50 мм, измеряя смещение ротора по оси с точностью ±0.1% полного диапазона — критично для предотвращения контакта ротора с торцевыми уплотнениями (например, в компрессорах);
   • Скорость вращения: Принимает сигналы от тахометрических сенсоров (индуктивных или оптических) в диапазоне 0–10 000 об/мин, с разрешением 1 об/мин;
   • Позиция ключа ротора: Определяет угловую позицию ротора по сигналу от ключевого сенсора (например, для синхронизации турбины с генератором).

     Например, в газотурбинной электростанции 3500/34 125696-01 измеряет осевое перемещение ротора (допустимый предел ≤10 мм) и скорость вращения (номинальная 3000 об/мин): при превышении осевого перемещения до 11 мм модуль отправляет предупреждение в шасси 3500, а при падении скорости до 2800 об/мин — активирует сигнал на регулировку топливоподачи.

2. Синхронизация с внешними системами и быстрая реакция: BENTLY 3500/34 125696-01 поддерживает передачу данных о позиции ключа ротора в внешние контроллеры (например, ABB ACS880) через цифровые выходы, обеспечивая синхронизацию работы роторного механизма с другими оборудованием. Время реакции модуля на изменение параметров не превышает 10 мс — критично для систем с высокими требованиями к динамике. Например, в прокатной линии стального листа 3500/34 125696-01 синхронизирует скорость прокатных роликов с конвейером: данные о скорости роликов передаются в контроллер PLC за 8 мс, который корректирует скорость конвейера, предотвращая деформацию листа.
3. Защита и диагностика в реальном времени: BENTLY 3500/34 125696-01 оснащена механизмами защиты и диагностики:
   • Защита от переvoltaжа: На входах сенсоров установлены защитные диоды, ограничивающие напряжение до 30 В DC;
   • Диагностика каналов: Модуль непрерывно проверяет состояние подключенных сенсоров (наличие сигнала, уровень помех) и отправляет сигналы об ошибках в шасси 3500 — при обрыве кабеля к осевому сенсору модуль активирует красный LED-индикатор и информирует операторов.

Технические параметры

• Тип модуля: Модуль мониторинга осевого перемещения, скорости и позиции ключа;
• Параметры измерения:
  • Осевое перемещение: Диапазон 0–50 мм, точность ±0.1% полного диапазона;
  • Скорость вращения: 0–10 000 об/мин, разрешение 1 об/мин;
  • Позиция ключа ротора: Угловой диапазон 0–360°, разрешение 0.1°;
• Входы:
  • 2 × аналоговых входа (для осевого сенсора и тахометра, 0–10 В DC);
  • 1 × цифровой вход (для ключевого сенсора, 24 В DC);
• Выходы:
  • 2 × цифровых выхода (для синхронизации, 24 В DC, 2 А);
  • 1 × аналоговый выход (для передачи скорости, 4–20 мА);
• Время реакции: ≤10 мс;
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500);
  • Потребляемый ток: ≤30 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500 (슬от-монтаж);
  • Размеры (длина × ширина × высота): 160 mm × 100 mm × 25 mm;
  • Вес: ~160 г;
  • Индикаторы LED: 5 (питание — зеленый, осевой канал — желтый, скорость — синий, ключ — белый, ошибка — красный);
• Совместимость:
  • Сенсоры: BENTLY 330980-51-00, BENTLY 9200-08-02-10-00, тахометры BENTLY;
  • Системы: BENTLY 3500, контроллеры PLC (Siemens S7, ABB AC500), приводы ABB ACS880;
• Стандарты соответствия: IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Многофункциональность: Одновременно измеряет осевое перемещение, скорость и позицию ключа — не требуется установка отдельных модулей, экономя место в шасси.
2. Высокая точность: Точность ±0.1% для осевого перемещения и разрешение 1 об/мин для скорости гарантируют достоверные данные, критические для предотвращения аварий.
3. Синхронизация с внешними системами: Цифровые выходы позволяют интегрировать модуль с контроллерами и приводами, обеспечивая согласованную работу оборудования.
4. Детальная диагностика: Контроль состояния сенсоров и сигналы об ошибках в реальном времени сокращают время поиска проблем.
5. Интеграция с BENTLY 3500: Стандартный монтаж в шасси и совместимость с другими модулями (3500/22M 138607-01, 128276-011) образуют единую систему защиты.

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Мониторинг осевого перемещения ротора (допустимый предел 12 мм), скорости вращения (3000 об/мин) и синхронизация с генератором.
   • Конфигурация: BENTLY 3500/34 125696-01 подключен к осевому сенсору BENTLY 330980-51-00, тахометру и ключевому сенсору. При осевом перемещении 13 мм модуль отправляет предупреждение в SCADA; при падении скорости до 2900 об/мин — сигнал на регулировку турбины. Данные о позиции ключа передаются в генератор для синхронизации частоты напряжения.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Контроль осевого перемещения ротора (допустимый предел 8 мм) и скорости (5000 об/мин), с сигнализацией при превышении.
   • Конфигурация: BENTLY 3500/34 125696-01 обрабатывает сигналы от осевого сенсора и тахометра. При осевом перемещении 9 мм или скорости 5200 об/мин модуль активирует сигнальный маяк и отправляет сигнал в контроллер, который снижает нагрузку компрессора.
3. Металлургия (прокатная линия стального листа):
   • Задача: Синхронизация скорости прокатных роликов (1000 об/мин) с конвейером и мониторинг осевого перемещения роликов (допустимый предел 5 мм).
   • Конфигурация: BENTLY 3500/34 125696-01 передает данные о скорости роликов в контроллер PLC через цифровой выход — PLC корректирует скорость конвейера, поддерживая соотношение 1:1. При осевом перемещении роликов 6 мм модуль останавливает линию, предотвращая повреждение уплотнений.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 3500/34 125696-01 если вам нужно контролировать осевое перемещение, скорость и позицию ключа ротора в составе системы BENTLY 3500, с требованиями к синхронизации с внешними системами. Оптимально для турбин, компрессоров и прокатных линий.
• Предостережения:
  • Устанавливайте осевые сенсоры с точностью ±0.5 мм относительно оси ротора — неправильное позиционирование снижает точность измерений;
  • Калибруйте модуль через официальное ПО BENTLY 3500 раз в 2 года — поддерживает стабильность параметров;
  • Не эксплуатируйте модуль за пределами температурного диапазона 0–60 °C — это приводит к выходу из строя сенсоров и потере данных;
  • Регулярно проверяйте состояние LED-индикаторов — красный индикатор указывает на ошибку (обрыв кабеля, отказ сенсора), которую нужно устранить немедленно.
