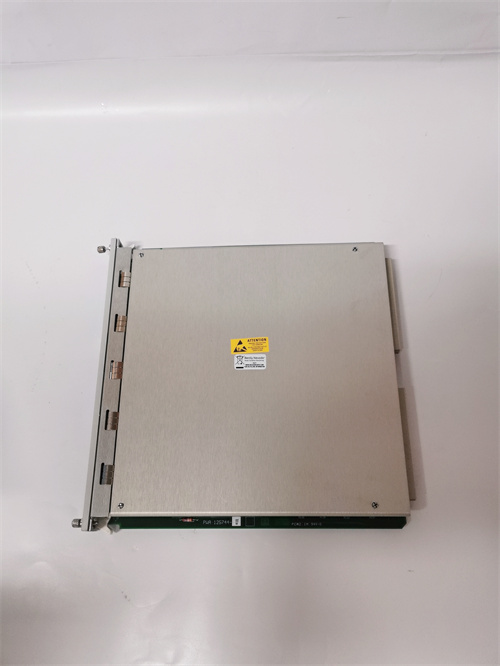

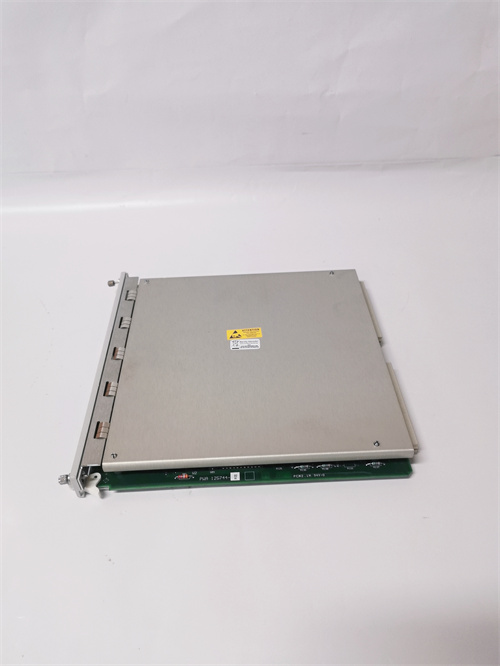

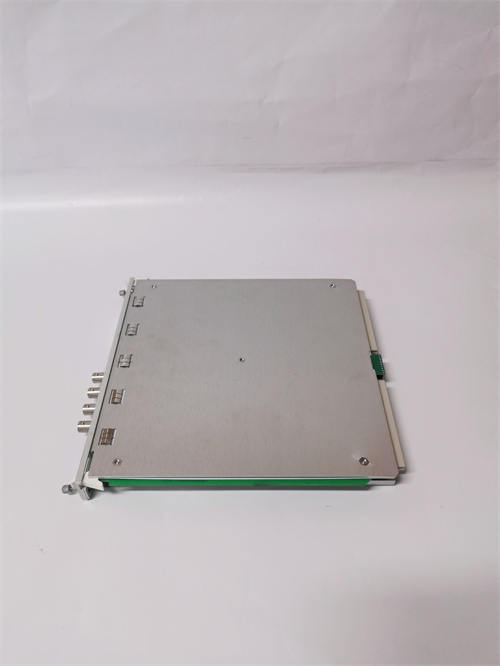

BENTLY 3500/40：Детальный обзор модуля ввода-вывода системы мониторинга Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Модуль цифрового ввода-вывода (I/O) для системы Bently Nevada 3500, предназначенный для подключения внешних цифровых устройств и коммуникации с контроллером 3500/20-02-02-00.
• Параметры цифрового ввода (DI):
  • Количество каналов: 8 независимых каналов (дифференциальное или одиночное подключение).
  • Тип сигнала: dry contact (сухой контакт) или voltage-free (беспитательный), поддержка сигналов 24 В DC (активный вход).
  • Номинальное напряжение: 24 В DC (±10% допуск).
  • Максимальный ток на канал: 10 мА.
  • Время реакции: ≤1 мс (на изменение состояния сигнала).
• Параметры цифрового вывода (DO):
  • Количество каналов: 8 независимых каналов (репозиторные контакты).
  • Тип контактов: нормально разомкнутые (NO) или нормально замкнутые (NC) — настраиваемые через ПО.
  • Максимальное напряжение на контактах: 250 В АЦ / 30 В DC.
  • Максимальный ток на канал: 2 А (при 250 В АЦ) / 3 А (при 30 В DC).
  • Время реакции: ≤2 мс (на переключение состояния).
• Коммуникационные параметры:
  • Внутренняя коммуникация: Подключение к шине背板 системы 3500 — синхронизация с контроллером BENTLY 3500/20-02-02-00.
  • Протокол передачи: Встроенный протокол системы 3500 — автоматическое обнаружение контроллером и конфигурация каналов.
• Функции обработки сигналов:
  • Фильтрация шумов: Настраиваемая фильтрация цифровых сигналов (0.1–10 мс) — подавление помех от контактов или электромагнитных полей.
  • Логика обработки: Поддержка простых логических функций (AND, OR, NOT) для комбинации сигналов ввода — генерация агрегированных сигналов для контроллера.
  • Мониторинг состояния каналов: Самодиагностика каждого канала — генерация алертов при неисправности (короткое замыкание, обрыв контакта).
• Электрические характеристики:
  • Питание: 24 В DC (от модуля питания BENTLY 3500/95 или 3500/15-02-02-00), допустимый диапазон ±10%.
  • Потребляемая мощность: ≤8 Вт (при полной нагрузке всех каналов).
  • Изоляция: Электрическая изоляция каналов друг от друга и от шине背板 ≥1500 В АЦ (1 мин).
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (алюминий) с фиксацией в шкафу 3500.
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания, статуса связи с контроллером, состояния каждого канала DI/DO (включен/выключен).
  • Клеммы: Зажимающие клеммы с защитой от перекручивания — надежное крепление кабелей.

Преимущества и особенности

• Гибкая конфигурация DI/DO каналов: BENTLY 3500/40 предлагает 8 каналов ввода и 8 каналов вывода с настраиваемыми параметрами (тип контактов, фильтрация шумов), что позволяет подключать различные внешние устройства — от кнопок управления и датчиков положения до реле и исполнительных механизмов (например, клапанов, насосов).
• Идеальная интеграция с системой 3500: Автоматическое обнаружение контроллером BENTLY 3500/20-02-02-00 и синхронизация через шину背板 исключают необходимость сложной ручной конфигурации. Модуль полностью совместим с другими компонентами серии 3500 (BENTLY 3500/60, BENTLY 3500/90), образуя единую систему управления.
• Высокая надежность и защита: Электрическая изоляция каналов, фильтрация шумов и самодиагностика предотвращают повреждение модуля и контроллера при неисправностях внешних устройств (например, короткое замыкание в датчике) или электромагнитных помехах. Репозиторные контакты с высоким током承载能力 (до 3 А) обеспечивают надежное управление мощными исполнительными механизмами.
• Быстрая реакция на сигналы: Время реакции ≤1 мс для входов и ≤2 мс для выходов гарантирует своевременную обработку критических сигналов (например, сигнал аварии от датчика положения вала) и выполнение команд управления, что важно для защиты вращательных механизмов.
• Легкость в диагностике и обслуживании: LED-индикаторы состояния каждого канала и самодиагностика позволяют быстро выявлять проблемы (например, обрыв кабеля к датчику, перегрузка канала вывода) и снижать время простоя при обслуживании.

Примеры применения в отраслях

• Энергетика: Турбинные установки ТЭС — BENTLY 3500/40 подключает цифровые датчики положения клапанов (DI каналы) и управляет реле защиты турбины (DO каналы). При получении сигнала о неисправном положении клапана от DI канала контроллер BENTLY 3500/20-02-02-00 через DO канал модуля активирует реле остановки, предотвращая повреждение турбины.
• Нефтегазовая промышленность: Компрессорные станции — модуль подключает датчики давления (dry contact сигналы) к DI каналам и управляет электроприводами компрессоров (DO каналы). При превышении критического давления контроллер через BENTLY 3500/40 останавливает компрессор, предотвращая разрыв трубопровода.
• Машиностроение: Тестировочные стенды двигателей — BENTLY 3500/40 принимает сигналы от кнопок управления стендом (старт/стоп) через DI каналы и управляет нагрузочными устройств (резistors, гидродвигатели) через DO каналы. Синхронизация с модулем мониторинга скорости BENTLY 3500/72M позволяет автоматически регулировать нагрузку в зависимости от оборотов двигателя.
• Химическая промышленность: Реакторные агрегаты — модуль подключает датчики уровня химических растворов (digital status сигналы) к DI каналам и управляет насосами для пополнения растворов через DO каналы. При низком уровне раствора контроллер через BENTLY 3500/40 запускает насос, поддерживая оптимальные условия в реакторе.

Сравнение с конкурентами

• Интеграция с системой Bently 3500: В отличие от универсальных DI/DO модулей (например, Siemens ET 200SP), BENTLY 3500/40 разработан специально для компонентов серии 3500, обеспечивая автоматическую синхронизацию и поддержку специфических функций системы (например, логика защиты вращательных механизмов). Универсальные модули требуют сложной настройки драйверов и не гарантируют полной совместимости.
• Гибкость и надежность каналов: Настраиваемые типы контактов, фильтрация шумов и высокая изоляция превосходят параметры низкокостных аналогов (например, 国产 DI/DO модулей), где часто отсутствует фильтрация или изоляция каналов. Репозиторные контакты с током до 3 А позволяют управлять более мощными устройствами, чем аналоги (обычно ≤1 А).
• Время реакции и диагностика: Время реакции ≤1 мс и LED-индикаторы каждого канала делают BENTLY 3500/40 более эффективным в критических приложениях, чем аналоги (время реакции ≥5 мс) и упрощают диагностику по сравнению с модулями без индивидуальных индикаторов.
• Совместимость с внешними устройствами: Поддержка dry contact и активных сигналов 24 В DC позволяет подключать любые стандартные цифровые устройства, в отличие от специализированных модулей, ограниченных определенным типом сигнала.

Советы по выбору и предостережения

• Выбор: Определите количество требуемых DI/DO каналов и параметры внешних устройств (тип сигнала, ток, напряжение) — BENTLY 3500/40 с 8 DI + 8 DO каналами подходит для большинства средних установок. Для крупных систем можно использовать несколько модулей параллельно (поддерживается контроллером BENTLY 3500/20-02-02-00).
• Монтаж и конфигурация: Монтируйте модуль в шкафу системы 3500 вблизи контроллера для стабильной связи через шину背板. Используйте ПО Bently Nevada 3500 Configuration Software для настройки типа каналов (DI/DO), фильтрации шумов и логики обработки сигналов — сохраните конфигурацию для быстрого восстановления.
• Обслуживание: Регулярно проверяйте LED-индикаторы каналов — неактивный индикатор при наличии сигнала может указывать на обрыв кабеля или неисправность внешнего устройства. При подключении мощных исполнительных механизмов убедитесь, что ток не превышает максимальный предел канала (3 А), чтобы избежать повреждения контактов.
• Безопасность: Используйте только оригинальные кабели и клеммы Bently Nevada — неоригинальные компоненты могут не обеспечивать достаточную контактную надежность или изоляцию, представляя риск коротких замыканий. При монтаже и замене модуля отключите питание системы 3500 для избежания электрических ударов.
