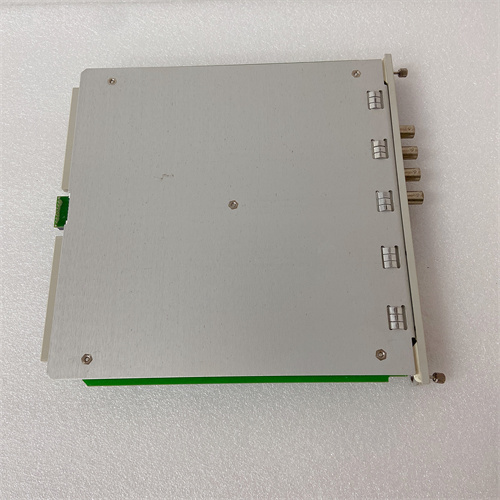

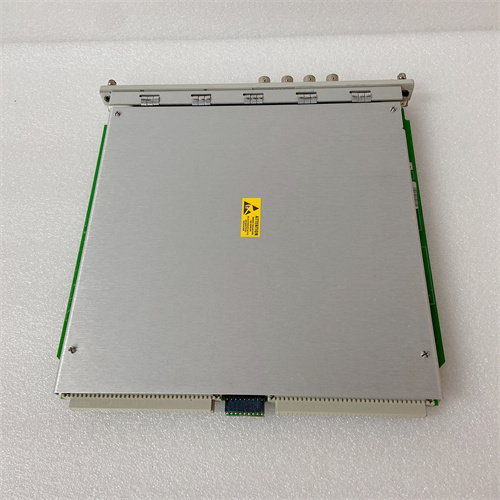

BENTLY 3500/40M 140734-01

Описание

Общие сведения о продукте

Описание продукта

1. Четыре независимых канала и гибкая конфигурация: Модуль BENTLY 3500/40M 140734-01 имеет 4 канала, каждый из которых может быть настроен под измерение различных параметров:
   • Вибрация: Подключение к индуктивным сенсорам (например, BENTLY 330103-00-04-10-02-00) — диапазон 0–500 мкм (пик-пик), частотный диапазон 0.1–1000 Гц, точность ±1%;
   • Положение (осевое/поперечное): Работа с сенсорами положения — диапазон 0.25–5 мм, точность ±0.5%;
   • Скорость: Подключение тахометров — диапазон 0–10 000 об/мин, разрешение 1 об/мин.

     Например, в газотурбине электростанции 3500/40M 140734-01 конфигурируется следующим образом: Канал 1 — радиальная вибрация переднего подшипника (допустимый предел 50 мкм), Канал 2 — осовое перемещение ротора (≤2.5 мм), Канал 3 — радиальная вибрация заднего подшипника (≤50 мкм), Канал 4 — скорость вращения (3000 ±50 об/мин). При превышении любого параметра до предупреждающего уровня модуль загорает желтый индикатор; при достижении аварийного — активирует контакт остановки турбины за 0.08 сек.

2. Интеллектуальная аналитика и защита от ложных срабатываний: BENTLY 3500/40M 140734-01 оснащен алгоритмами, предотвращающими реакцию на временные помехи или кратковременные пики параметров:
   • Фильтр усреднения: Настраиваемый интервал усреднения (5–60 секунд) для температуры или вибрации — исключает срабатывание из-за кратковременных перегрузок (например, при запуске турбины);
   • Анализ тенденций: Отслеживание изменения параметров за время (например, увеличение вибрации на 10 мкм за час) — активирует предупреждение раньше, чем параметр достигнет критического уровня, позволяя операторам своевременно принять меры.

     В нефтегазовом компрессоре, где при старте возникают кратковременные вибрации (до 70 мкм в первые 20 секунд), 3500/40M 140734-01 с фильтром усреднения 15 секунд игнорирует эти пики и не отправляет ложные тревоги, обеспечивая стабильную работу.

3. Диагностика сенсоров и интеграция с шасси: BENTLY 3500/40M 140734-01 непрерывно проверяет состояние подключенных сенсоров (обрыв кабеля, снижение сигнала) и передает данные о их исправности в шасси 3500/60. При обрыве кабеля к сенсору Канала 1 модуль активирует красный индикатор «Ошибка сенсора 1» и отправляет сигнал в SCADA, позволяя инженерам быстро локализовать проблему (не с турбиной, а с сенсором). Дополнительно модуль поддерживает передачу всех измеряемых данных через шасси в BENTLY 3500/92 136188-01 для отображения в реальном времени в SCADA-системе.

Технические параметры

• Тип модуля: Четырехканальный модуль мониторинга (вибрация + положение + скорость);
• Количество каналов: 4 (индependентные, настраиваемые);
• Поддерживаемые параметры и сенсоры:
  • Вибрация: 0–500 мкм (пик-пик), частотный диапазон 0.1–1000 Гц, сенсоры BENTLY 330103-00-04-10-02-00, 330980-51-00;
  • Положение: 0.25–5 мм (осевое/поперечное), точность ±0.5%;
  • Скорость: 0–10 000 об/мин, разрешение 1 об/мин, тахометры;
• Входы/выходы:
  • Входы: 4 × аналоговых (0–10 В DC, для сенсоров); 1 × цифровой (сигнал «Режим работы»);
  • Выходы: 4 × предупреждающих контакта (НО/З, 250 В AC/30 В DC, 5 А); 4 × аварийных контакта (НО/З, 250 В AC/30 В DC, 5 А); 4 × аналоговых (4–20 мА, для передачи данных в SCADA);
• Время реакции: ≤50 мкс (на аварийные сигналы);
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500/60);
  • Потребляемый ток: ≤60 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500/60);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500/60 (슬от-монтаж);
  • Размеры (длина × ширина × высота): 160 mm × 100 mm × 30 mm;
  • Вес: ~280 г;
  • Индикаторы LED: 12 (по 3 на канал — питание/активность/ошибка);
• Совместимость:
  • Сенсоры: BENTLY 330103-00-04-10-02-00, 330980-51-00, 330876-03-50-00-00;
  • Системы: BENTLY 3500/60, SCADA (Siemens WinCC, ABB System 800xA), BENTLY 3500/92 136188-01;
• Стандарты соответствия: IEC 61000-6-2 (EMC), IEC 60947-5-1 (контакты), CE, UL 508.

Преимущества и особенности

1. Комплексный контроль: Четыре канала для разных параметров (вибрация, положение, скорость) — не требуется установка нескольких модулей, экономя место в шасси 3500/60.
2. Высокая точность и быстрая реакция: Точность ±1% для вибрации и ±0.5% для положения, а время реакции ≤50 мкс гарантируют своевременную защиту от аварий.
3. Защита от ложных срабатываний: Интеллектуальные фильтры и анализ тенденций исключают реакцию на временные помехи, повышая надежность системы.
4. Детальная диагностика сенсоров: Контроль состояния сенсоров позволяет быстро выявлять проблемы с подключенными устройствами, сокращая время простоя оборудования.
5. Легкая интеграция: Стандартный монтаж в шасси 3500/60 и совместимость с модулями коммуникации (например, 3500/92 136188-01) облегчают внедрение в существующие системы.

Примеры применения

1. Энергетика (паровая турбина мощностью 300 МВт):
   • Задача: Мониторинг радиальной вибрации 2-х подшипников (≤50 мкм), осевого перемещения ротора (≤2.5 мм) и скорости (3000 ±50 об/мин), с аварийным остановом при превышении.
   • Конфигурация: Один модуль BENTLY 3500/40M 140734-01 установлен в шасси 3500/60 — Каналы 1–2 подключены к сенсорам вибрации, Канал 3 — к сенсору положения, Канал 4 — к тахометру. При вибрации 45 мкм или перемещении 2.3 мм модуль отправляет предупреждение в SCADA; при 50 мкм, 2.5 мм или скорости <2950 об/мин — активирует остановку турбины.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Контроль поперечного смещения ротора (≤1.5 мм), радиальной вибрации (≤40 мкм) и скорости (5000 ±100 об/мин), с снижением нагрузки при предупреждении.
   • Конфигурация: BENTLY 3500/40M 140734-01 подключен к соответствующим сенсорам. При смещении 1.3 мм или вибрации 35 мкм модуль отправляет сигнал в PLC, который снижает нагрузку компрессора на 20%; при 1.5 мм, 40 мкм или скорости <4900 об/мин — останавливает оборудование.
3. Тяжелое машиностроение (прокатная линия стального листа):
   • Задача: Мониторинг вибрации 2-х прокатных роликов (≤30 мкм) и их скорости (200 ±20 об/мин), с остановкой линии при аварии.
   • Конфигурация: BENTLY 3500/40M 140734-01 — Каналы 1–2 подключены к сенсорам вибрации роликов, Каналы 3–4 — к тахометрам. При вибрации 25 мкм или скорости <180 об/мин система загорает желтый индикатор; при 30 мкм или <180 об/мин — останавливает линию, предотвращая брак листа.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 3500/40M 140734-01 если вам нужно контролировать несколько параметров (вибрация, положение, скорость) роторных механизмов (турбины, компрессоры) в составе системы BENTLY 3500. Оптимально для энергетики, нефтегазовой и тяжелой машиностроительной промышленности.
• Предостережения:
  • Калибруйте модуль совместно с подключенными сенсорами 1 раз в 2 года — неправильная калибровка приведет к неточным измерениям и ложным срабатываниям;
  • Настройте фильтры усреднения и интервалы анализа тенденций в соответствии с режимом работы оборудования (например, более длинные интервалы для старта турбин);
  • Регулярно проверяйте состояние контактов выходов — окисление может привести к сбоям в передаче защитных сигналов;
  • Не эксплуатируйте модуль за пределами температурного диапазона 0–60 °C — это снизит стабильность работы и срок службы компонентов.

140734-01
