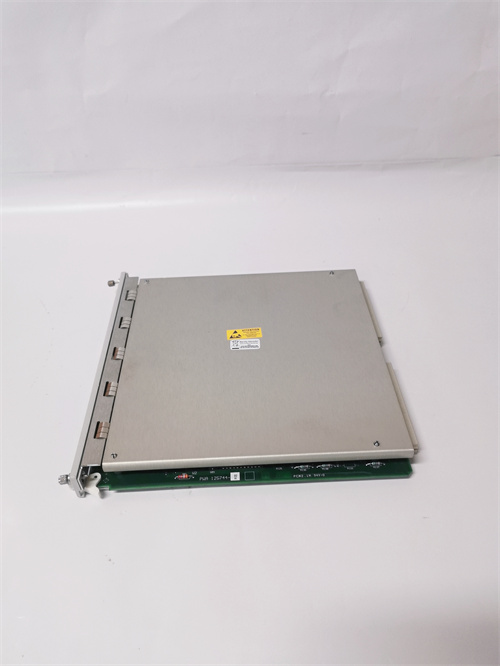

BENTLY 3500/42-04-00：Детальный обзор модуля аналогового ввода системы мониторинга Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Модуль аналогового ввода для системы Bently Nevada 3500, предназначенный для обработки сигналов аналоговых датчиков и коммуникации с контроллером 3500/20-02-02-00.
• Параметры аналоговых каналов:
  • Количество каналов: 4 независимых канала (дифференциальное подключение — максимальная защита от помех).
  • Поддерживаемые типы сигналов: 4–20 мА (токовой сигнал), 0–5 В DC, 0–10 В DC (напряжностные сигналы) — настраиваемые по каждому каналу.
  • Питание датчиков: Встроенное питание 24 В DC для 2-кратных токовых датчиков (4–20 мА) — до 20 мА на канал.
• Точность и разрешение:
  • Точность измерения: ±0.1% от полного диапазона сигнала (при температуре 25 °C), ±0.25% в рабочем диапазоне температур (-40 °C — +70 °C).
  • Разрешение: 16-битное АЦП (аналого-цифровой преобразователь) — обеспечивает детализацию сигнала с минимальными погрешностями.
  • Частота выборки: 10 Гц–1 кГц (настраиваемая по каждому каналу) — адаптация к динамике изменения параметров (например, быстрые колебания давления).
• Функции обработки сигналов:
  • Фильтрация помех: Дигитальная фильтрация низких частот (настраиваемая константа времени 0.1–10 с) — подавление высокочастотных помех от электромагнитных полей.
  • Линейзация сигнала: Поддержка нелинейных датчиков с возможностью ввода коэффициентов линейзации — корректировка сигнала для точного соответствия измеряемому параметру.
  • Самодиагностика: Проверка состояния каналов и подключенных датчиков (обрыв кабеля, короткое замыкание, перегрузка) — генерация алертов при выявлении неисправностей.
• Коммуникационные параметры:
  • Внутренняя коммуникация: Подключение к шине системы 3500 — синхронизация с контроллером BENTLY 3500/20-02-02-00.
  • Протокол передачи: Встроенный протокол системы 3500 — автоматическое обнаружение контроллером и передача настроек каналов.
• Электрические характеристики:
  • Питание: 24 В DC (от модуля питания BENTLY 3500/95 или 3500/15-02-02-00), допустимый диапазон ±10%.
  • Потребляемая мощность: ≤6 Вт (при работе с 4 токовыми датчиками 4–20 мА).
  • Изоляция: Электрическая изоляция каналов друг от друга и от шине≥1500 В АЦ (1 мин) — защита от утечек сигнала и повреждения электроники.
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (алюминий) с фиксацией в шкафу 3500.
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания, статуса связи с контроллером, активности каждого канала (при наличии сигнала).
  • Клеммы: Зажимающие клеммы с маркировкой каналов — удобное подключение и обслуживание.

Преимущества и особенности

• Высокая точность аналоговых измерений: BENTLY 3500/42-04-00 с 16-битным АЦП и точностью ±0.1% гарантирует надежную обработку сигналов аналоговых датчиков (например, термокопелей, датчиков давления), что критично для выявления малых изменений параметров (например, постепенное повышение температуры подшипника турбины).
• Гибкая конфигурация каналов: Возможность настройки каждого из 4 каналов под разные типы сигналов (4–20 мА, 0–5 В, 0–10 В) и встроенное питание для токовых датчиков позволяют подключать различные аналоговые устройства без дополнительных адаптеров — от простых термометров до сложных датчиков давления с высокой точностью.
• Идеальная интеграция с системой 3500: Автоматическое обнаружение контроллером BENTLY 3500/20-02-02-00 и синхронизация через шину背板 упрощают внедрение модуля в существующие системы 3500. Полная совместимость с модулями мониторинга (BENTLY 3500/60, BENTLY 3500/72M) и интерфейсными модулями (BENTLY 3500/90) обеспечивает комплексный мониторинг всех параметров вращательных механизмов.
• Защита от помех и надежность: Дифференциальное подключение каналов, электрическая изоляция и цифровая фильтрация подавляют внешние электромагнитные помехи, которые часто возникают на промышленных объектах (например, рядом с мощными моторами или трансформаторами). Это сохраняет целостность аналоговых сигналов и предотвращает ошибки в мониторинге.
• Легкость в диагностике и обслуживании: LED-индикаторы активности каналов и функция самодиагностики позволяют быстро выявлять проблемы (например, обрыв кабеля к датчику температуры, неисправность канала) и снижать время простоя при обслуживании.

Примеры применения в отраслях

• Энергетика: Атомные электростанции (АЭС) — BENTLY 3500/42-04-00 подключает аналоговые датчики температуры подшипников турбины (сигнал 4–20 мА) и датчики давления смазочного масла (сигнал 0–10 В). Модуль передает данные на контроллер BENTLY 3500/20-02-02-00, который генерирует алерт при превышении критической температуры или снижении давления масла, предотвращая повреждение турбины.
• Нефтегазовая промышленность: Газотурбинные компрессорные станции — модуль обрабатывает сигналы от датчиков уровня газа (4–20 мА) и температуры выхлопных газов (0–5 В). Данные синхронизируются с модулем мониторинга вибрации BENTLY 3500/60, позволяя контроллеру регулировать нагрузку турбины в зависимости от температуры и уровня газа.
• Химическая промышленность: Реакторные комплексы — BENTLY 3500/42-04-00 подключает датчики концентрации химических растворов (4–20 мА) и датчики температуры реактора (0–10 В). При отклонении параметров от нормы контроллер через интерфейсный модуль BENTLY 3500/90 отправляет сигнал на DCS для корректировки режима реакции.
• Машиностроение: Тестировочные стенды двигателей — модуль обрабатывает сигналы от датчиков нагрузки (4–20 мА) и температуры охлаждающей жидкости (0–5 В) на тестируемом двигателе. Данные архивируются модулем BENTLY 3500/25-01-03-00 и используются инженерами для анализа производительности двигателя в различных режимах.

Сравнение с конкурентами

• Интеграция с системой Bently 3500: В отличие от универсальных аналоговых модулей (например, Rockwell 1756-IF8H), BENTLY 3500/42-04-00 полностью адаптирован к компонентам серии 3500, обеспечивая автоматическую синхронизацию и поддержку специфических функций мониторинга (например, линейзация сигналов датчиков подшипников). Универсальные модули требуют сложной настройки драйверов и не гарантируют полной совместимости.
• Точность и разрешение: 16-битное разрешение и точность ±0.1% превосходят показатели аналогов (например, Siemens SM 331 — точность ±0.3%), что критично для измерения малых изменений параметров (например, температуры подшипника с допуском ±1 °C).
• Защита от помех: Дифференциальное подключение и электрическая изоляция каналов делают BENTLY 3500/42-04-00 более устойчивым к внешним помехам, чем модули с одиночным подключением (например, 国产 аналогов), где сигналы часто искажаются электромагнитными полями.
• Гибкость и удобство: Встроенное питание для токовых датчиков и настройка каждого канала под разные сигналы упрощают подключение различных аналоговых устройств, в отличие от специализированных модулей, ограниченных одним типом сигнала (только 4–20 мА или только 0–10 В).

Советы по выбору и предостережения

• Выбор: Определите количество аналоговых датчиков и типы их сигналов — BENTLY 3500/42-04-00 с 4 каналами подходит для средних установок. Для крупных систем с более чем 4 аналоговыми датчиками можно использовать несколько модулей параллельно (поддерживается контроллером BENTLY 3500/20-02-02-00). Проверьте совместимость с типами сигналов датчиков (4–20 мА, 0–5 В, 0–10 В).
• Монтаж и конфигурация: Монтируйте модуль в шкафу системы 3500 вблизи контроллера для стабильной связи через шину背板. Используйте ПО Bently Nevada 3500 Configuration Software для настройки типа сигнала, частоты выборки и фильтрации помех по каждому каналу — сохраните конфигурацию для быстрого восстановления.
• Обслуживание: Регулярно проверяйте LED-индикаторы активности каналов — отсутствие сигнала при подключенном датчике может указывать на обрыв кабеля или неисправность датчика. При подключении токовых датчиков убедитесь, что питание модуля (24 В DC) соответствует требованиям датчика, чтобы избежать его повреждения.
• Безопасность: Используйте только экранированные кабели для подключения аналоговых датчиков — это снижает влияние внешних помех на сигналы. При монтаже и замене модуля отключите питание системы 3500 для избежания электрических ударов и повреждения электроники модуля.
