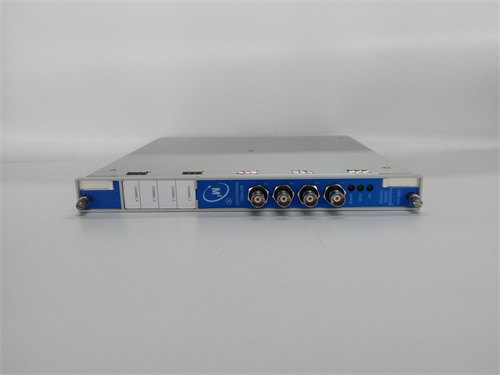

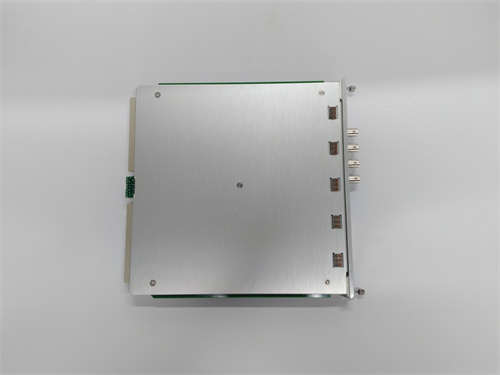

BENTLY 3500/42-04-00

Описание

Описание продукта

Технические параметры

• Производитель: Bently Nevada (GE Digital)
• Модель: BENTLY 3500/42-04-00
• Тип модуля: Модуль мониторинга вибраций и позиции / модуль системы Bently 3500
• Количество каналов: 4 независимых канала (настраиваемые для вибраций или позиции)
• Поддерживаемые сенсоры:
  • Вибрации/позиция: Индуктивные датчики Bently 3300 XL, 330100/330180 (дифференциальные)
  • Скорость вращения: Магнитные датчики или индуктивные сенсоры с зубчатым диском
• Параметры измерения:
  • Вибрации: Пик-пик (0–500 мкм), эффективное значение (RMS, 0–250 мкм), скорость (0–250 мм/с)
  • Позиция вала: Радиальное смещение (0–25 мм), осовое смещение (0–10 мм)
  • Скорость вращения: 0–10 000 об/мин (настраиваемый диапазон)
• Разрешение измерения: 16 бит
• Точность: ±0,1% полного диапазона (при 25 °C)
• Частотный диапазон: 0,1–10 000 Гц (для вибраций)
• Входные сигналы:
  • Индуктивные сигналы: ±20 В (дифференциальные)
  • Сигналы скорости: Токовые (4–20 мА) или цифровые (TTL)
• Выходные сигналы:
  • Аналоговые выходы (AO): 4 канала (4–20 мА, соответствуют измеряемым параметрам)
  • Цифровые выходы (DO): 8 релейных каналов (для сигнализации аварии, предупреждения)
• Интерфейсы связи:
  • Локальная связь с системой Bently 3500: Ethernet (TCP/IP)
  • Интеграция с АСУТП: Modbus TCP, OPC UA, Profibus DP/V1 (опционально)
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±10%) / 110–230 ВАС (опционально)
• Потребляемая мощность: Максимально 25 Вт
• Температурный диапазон эксплуатации: -20 °C до +65 °C
• Степень защиты: IP20 (панельная установка в шкафу системы Bently 3500)
• Совместимость с оборудованием:
  • Системы Bently: 3500 Rack, 3500/22 Display, 3500/92 Communication Gateway
  • Контроллеры АСУТП: Siemens S7-400/1500, ABB AC 800M, Rockwell ControlLogix
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 2,5 мм²)
• Вес модуля: ≈ 0,8 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Встроенный алгоритм анализа спектра вибраций (FFT, до 16 384 точек)
  • Настраиваемые пороги аварии и предупреждения
  • Датчик событий (SOE) с разрешением до 1 мс
  • Защита от электромагнитных помех (IEC 61000-4-2/-4/-5)
  • Хранилище данных (до 10 000 записей событий и спектров)

Преимущества и особенности

• Сверхвысокая точность мониторинга: Разрешение 16 бит и точность ±0,1% обеспечивают надежное измерение вибраций и позиции вала, критическое для выявления ранних признаков износа или повреждения вращательных механизмов.
• Универсальность каналов: 4 настраиваемых канала позволяют адаптировать BENTLY 3500/42-04-00 к различным типам оборудования (турбины, компрессоры, насосы), измеряя как вибрации, так и позицию вала, без необходимости в нескольких специализированных модулях.
• Расширенная аналитика: Встроенный алгоритм FFT-анализа спектра вибраций позволяет детально диагностировать причину неисправностей (баланс вала, износ подшипников, неравномерность вращения), а не только сигнализировать о превышении порогов.
• Интеграция с системами защиты и управления: Совместимость с системой Bently 3500 и протоколами Modbus TCP/OPC UA упрощает интеграцию в АСУТП, обеспечивая передачу данных о состоянии оборудования в реальном времени для принятия оперативных решений.
• Надежность в суровых условиях: Широкий температурный диапазон (-20 °C до +65 °C), усиленная защита от ЭМП и антикоррозийные компоненты делают модуль устойчивым к вибрациям, перепадам напряжения и агрессивным индустриальным средам.
• Предотвращение аварий: Настраиваемые пороги аварии и предупреждения, а также релейные выходы позволяют автоматически останавливать оборудование при критических параметрах, минимизируя ущерб и downtime.

Области применения и примеры использования

• Энергетика (турбины и генераторы): Мониторинг вибраций и позиции валов паровых и газовых турбин, гидрогенераторов на электростанциях — BENTLY 3500/42-04-00 контролирует состояние ключевых узлов, предотвращая аварии, которые могут привести к остановке всей электростанции.
• Нефтегазовая отрасль (компрессоры и насосы): Мониторинг вращательных механизмов на добычных площадках, трубопроводах и перерабатывающих заводах — модуль измеряет вибрации компрессоров и насосов, оптимизируя график обслуживания и снижая риски остановки добычи или транспортировки нефти/газа.
• Химическая промышленность (реакторные агрегаты и компрессоры): Контроль состояния компрессоров, насосов и вращательных агрегатов реакторных установок — BENTLY 3500/42-04-00 работает в условиях агрессивных химикатов и высоких температур, гарантируя безопасность и непрерывность процессов.
• Тяжелая промышленность (металлургия и авиастроение): Мониторинг валов прокатных станков, плавильных агрегатов и авиационных двигателей на испытательных стендах — модуль обеспечивает точное измерение вибраций, критическое для качества продукции и безопасности испытаний.
• Морская техника (двигатели и турбины кораблей): Контроль состоянияmarinedвигателей, турбин и насосов на кораблях и добычных платформах — BENTLY 3500/42-04-00 устойчив к морским качкам и влажности, гарантируя надежность работы в тяжелых морских условиях.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens SIMOCODE pro, Emerson CSI 6500, SKF Microlog CMXA75)：
  • Более глубокая аналитика: Встроенный FFT-анализ спектра вибраций (до 16 384 точек) и поддержка индуктивных датчиков Bently 3300 XL предоставляют более детальную диагностику, чем у конкурентов с базовыми функциями мониторинга.
  • Совместимость с системой Bently 3500: Интеграция в единую систему защиты и мониторинга (включая дисплеи, шлюзы связи) делает BENTLY 3500/42-04-00 более удобным для комплексных решений, в то время как конкуренты часто требуют дополнительной конфигурации для интеграции в многофункциональные системы.
  • Соответствие стандартам энергетики: Подтверждение соответствия API 670 и ISO 10816 делает модуль предпочтительным выбором для энергетических объектов, где строгие требования к безопасности вращательных механизмов являются приоритетом.
• В отличие от бюджетных модулей мониторинга (Phoenix Contact Vibration Monitoring, WAGO 750-831):
  • Производительность и надежность: Использование высококачественных сенсоров и алгоритмов анализа гарантирует длительную работу в условиях высоких нагрузок, в то время как бюджетные модули предназначены для малозагруженных механизмов.
  • Защита от аварий: Релейные выходы для автоматического останова оборудования и хранилище событий делают BENTLY 3500/42-04-00 подходящим для критических приложений, в то время как бюджетные решения ограничены только сигнализацией.

Советы по выбору и предостережению

• Убедитесь в совместимости BENTLY 3500/42-04-00 с используемыми сенсорами (только индуктивные датчики Bently 3300 XL/330100 или эквивалентные) и системой управления — техническая документация содержит детальные таблицы совместимости.
• При монтаже модуля и сенсоров соблюдайте рекомендуемые расстояния (между сенсором и валом — 1–2 мм для индуктивных датчиков) и используйте только экранированные кабели (длина не более 30 м) — это предотвращает искажения сигналов и потерю точности.
• Перед запуском произведите калибровку модуля с использованием стандартных измерительных средств Bently Nevada и настройте пороги аварий/предупреждений в соответствии с требованиями к конкретному оборудованию (например, API 670 для турбин).
• Используйте только оригинальные кабели, крепежные элементы и программное обеспечение Bently (System 3500 Configuration Software) — некачественные компоненты могут привести к нестабильной работе и потере данных о состоянии оборудования.
• Регулярно обновляйте прошивку модуля через официальный портал GE Digital и архивируйте записи спектров и событий — это поддерживает актуальность функциональности и упрощает диагностику при неисправностях.
• Избегайте монтажа BENTLY 3500/42-04-00 в зонах с температурой за пределами указанного диапазона (-20 °C до +65 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
