Описание
Описание продукта

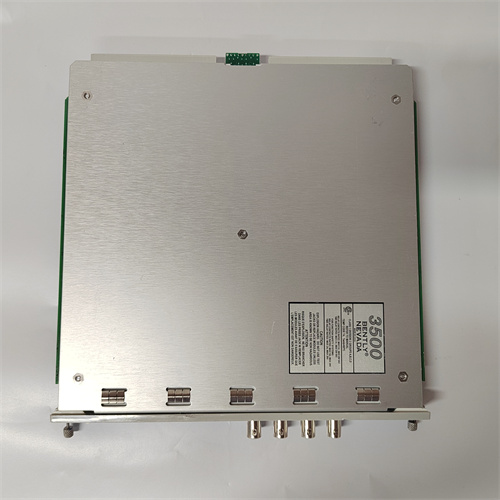

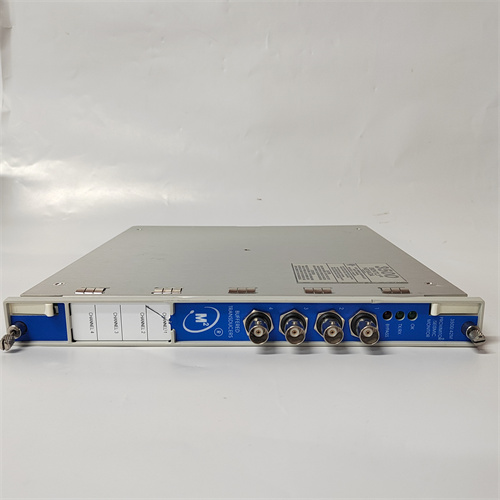

BENTLY 3500/42-09-00 является критическим модулем мониторинга вибраций, разработанным компанией Bently Nevada (часть GE Vernova) – глобальным лидером в решениях для защиты и мониторинга вращательного оборудования (турбин, компрессоров, двигателей, насосов). Этот модуль BENTLY 3500/42-09-00 специализируется на непрерывном контроле параметров вибрации и позиции вращательных компонентов, раннем выявлении признаков износа (износ подшипников, несоосность вала, изгиб ротора) и формировании сигналов аварийной остановки в энергетических установках, нефтегазовых комплексах, металлургических заводах и других промышленных объектах [ссылка на продукт]. Благодаря высокой точности измерений, устойчивости к экстремальным условиям, интеграции с системой Bently 3500 и адаптации к суровым эксплуатационным средам (высокие температуры, вибрации, агрессивные среды), BENTLY 3500/42-09-00 легко интегрируется в системы защиты оборудования и систем управления процессами (DCS). В составе комплексной системы мониторинга Bently 3500 BENTLY 3500/42-09-00 демонстрирует исключительную надежность и предсказуемость, подтверждая опыт Bently Nevada в разработке компонентов для защиты дорогостоящего вращательного оборудования [ссылка на продукт]. Особенно ценен BENTLY 3500/42-09-00 в объектах с нулевым допуском к простоям – где отбой вращательного оборудования может привести к катастрофическим повреждениям, остановке производства и огромным экономическим потерям.
Технические параметры
- Тип устройства: модуль мониторинга вибраций и позиции, часть системы Bently 3500, 4-канальный
- Основные функции:
-
- Мониторинг радиальной вибрации (двух осей на канал)
-
- Мониторинг аксиальной позиции вала
-
- Детекция несоосности, изгиба ротора, износа подшипников
-
- Генерация сигналов аварийной остановки (высокий уровень аварии – HI) и предупреждения (HI-HI)
- Параметры измерения:
-
- Тип сенсоров: индуктивные датчики Bently Nevada (3300 XL, 3300 VRT)
-
- Каналы измерения: 4 независимых канала (каждой канал поддерживает 2 осевые вибрации или 1 позицию)
-
- Диапазон измерения вибрации: 0–254 мкм (пик-пик) или 0–508 мкм (пик-пик) – настраиваемый
-
- Диапазон измерения позиции: ±2,54 мм (аксиальная позиция вала)
-
- Точность измерения: ±1% полного масштаба (FS)
-
- Частота обновления данных: 100 Гц (на канал)
- Параметры сигналов аварии:
-
- Тип выходов: релейные контакты (нормально закрытые – ЗО)
-
- Количество выходов: 4 выхода (по 1 выходу на канал)
-
- Максимальная нагрузка на контакт: 250 В АС / 5 А, 30 В ПН / 2 А
-
- Время реакции на аварийный уровень: ≤ 10 мс
- Коммуникация и интеграция:
-
- Интерфейс с системой Bently 3500: шасси 3500 (проприетарная шина)
-
- Совместимость с DCS: через модуль связи Bently 3500/22 (поддерживает Modbus TCP, OPC UA)
-
- Программное обеспечение: Bently Nevada System 1 (для конфигурации, мониторинга и анализа данных)
- Питание:
-
- Входное напряжение: 24 В ПН (от шасси Bently 3500)
-
- Потребление энергии: ≤ 12 Вт (при полной нагрузке всех каналов)
- Окружение и конструкция:
-
- Температурный диапазон: 0 °C до +65 °C (работа), -40 °C до +85 °C (хранение)
-
- Относительная влажность: 5–95% (не конденсируется)
-
- Уровень защиты: IP20 (для установки в закрытые шкафы управления)
-
- Монтаж: в шасси Bently 3500 (3U Rack)
-
- Размеры: 132 мм (ширина) × 89 мм (высота) × 229 мм (глубина)
-
- Вес: 约 0,8 кг
-
- Корпус: металлический экранирующий корпус (для снижения электромагнитных помех)
- Стандарты соответствия:
-
- Соответствует стандартам: API 670 (мониторинг вращательного оборудования), IEC 61010-1, EN 61326-1 (ЭМС), CE, RoHS
Преимущества и особенности
BENTLY 3500/42-09-00 выделяется высокой точностью и стабильностью измерений – обеспечивает надежное детектирование даже незначительных изменений параметров вибрации (от 1 мкм), что критично для раннего выявления дефектов в вращательном оборудовании. Поддержка 4 независимых каналов позволяет мониторировать несколько компонентов одновременно (например, два вала турбины с двумя осями вибрации каждый) или комбинировать мониторинг вибрации и позиции. Интеграция с программным обеспечением Bently System 1 предоставляет расширенные возможности анализа данных (спектральный анализ, тренды изменения параметров) и прогнозирования остаточного ресурса оборудования. Ключевым преимуществом является BENTLY 3500/42-09-00’s полная совместимость с системой Bently 3500: автоматическая конфигурация через шасси, синхронизация с другими модулями (модули температуры, скорости) и возможность удаленного мониторинга. Кроме того, металлический экранирующий корпус защищает от электромагнитных помех от мощного промышленного оборудования, а широкий температурный диапазон адаптирует модуль к эксплуатации в жарких зонах (например, вблизи турбинных установок).
Прикладные области и кейсы
BENTLY 3500/42-09-00 широко используется в энергетике (тепловые, гидро, атомные электростанции), нефтегазе (добывающие платформы, рефинерские заводы), металлургии (стальные заводы, цементные заводы) и химической промышленности. В 800 МВт тепловой электростанции BENTLY 3500/42-09-00 мониторит вибрацию высокооборотной турбины: 4 канала контролируют радиальную вибрацию вала на входе и выходе турбины, а при превышении порогового значения (например, 200 мкм пик-пик) генерирует сигнал на аварийную остановку, предотвращая разрушение ротора. В нефтегазовой рефинерии модуль контролирует компрессорный агрегат: измеряет аксиальную позицию вала и вибрацию подшипников, данные передаются в систему DCS Emerson DeltaV для мониторинга оператором, а тренды изменения параметров позволяют планировать обслуживание до полного отказа. В металлургическом заводе BENTLY 3500/42-09-00 защищает двигатель непрерывного кастинга: раннее выявление несоосности вала через модуль позволило устранить дефект в течение планового простоя, избегая остановки всего производства цемента.
Сравнение с конкурентами
По сравнению с аналогичными модулями мониторинга вибраций (например, Emerson CSI 6500, SKF Microlog, Siemens SITRANS V) BENTLY 3500/42-09-00 имеет несколько ключевых преимуществ. Во-первых, лучшая интеграция с системой защиты оборудования Bently 3500 – предоставляет комплексное решение от мониторинга до аварийной остановки, в то время как многие конкуренты предлагают только отдельные модули без глубокой синхронизации. Во-вторых, подтвержденная соответствие стандарту API 670 – критично для нефтегазовых и энергетических объектов, где требования к надежности особенно высоки. В-третьих, более высокая частота обновления данных (100 Гц) – превосходит аналогов Emerson CSI 6500 (50 Гц), обеспечивая более детальную картину изменения параметров вибрации. Недостатком является ограниченная совместимость с не-Bently сенсорами – оптимально работает только с индуктивными датчиками Bently 3300, в то время как модуль SKF поддерживает более широкий спектр сенсоров. Однако для объектов на базе системы Bently 3500 это преимущество, так как гарантируется максимальная точность и надежность.
Советы по выбору и предостережению
При выборе BENTLY 3500/42-09-00 необходимо подтвердить совместимость с используемым шасси Bently 3500 и типом сенсоров (требуются индуктивные датчики Bently Nevada 3300 XL/VRT). Для объектов с высокими температурами (например, близко к котлам) рекомендуется проверять соответствие температурного диапазона и использовать дополнительное охлаждение шкафа с модулем. При установке необходимо обеспечить правильную калибровку сенсоров через программное обеспечение Bently System 1, соблюдать правила подключения кабелей (использовать экранированные кабели для снижения помех) и обеспечить надежное заземление. Перед эксплуатацией необходимо настроить пороговые значения аварии и предупреждения в соответствии с требованиями производителя оборудования (например, турбины, компрессора) и протестировать реакцию модуля на искусственно созданные аномалии. Важно регулярно обновлять прошивку модуля через официальный портал GE Vernova и архивировать данные о трендах вибрации – это помогает в анализе причин износа и планировании технического обслуживания. Не рекомендуется использовать BENTLY 3500/42-09-00 с сенсорами сторонних брендов или в условиях температуры выше +65 °C – это может привести к искажению данных и неработке функции аварийной остановки.
