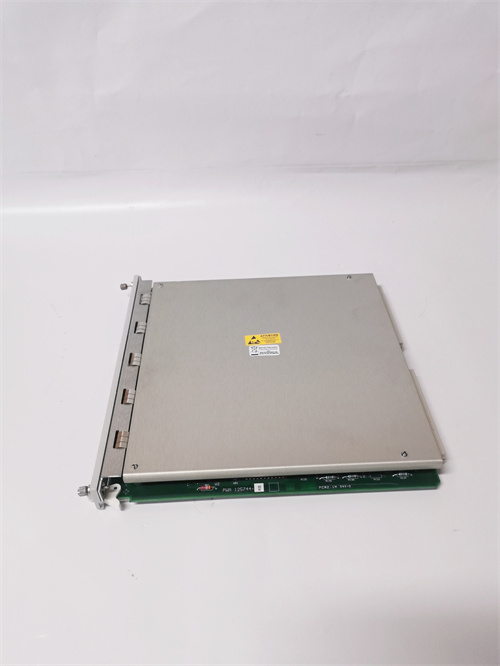

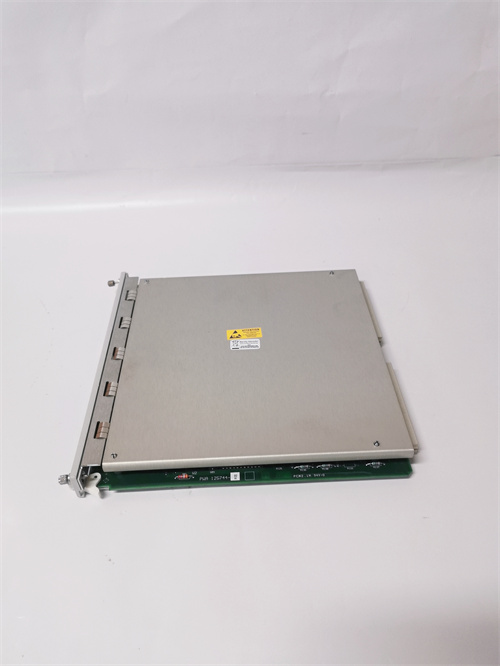

BENTLY 3500/42M 140734-02

Описание

Общие сведения о продукте

Описание продукта

1. Двухпараметрическое измерение: температура + вибрация: Модуль BENTLY 3500/42M 140734-02 имеет 2 независимых канала, где каждый может быть настроен под измерение либо температуры, либо вибрации — это позволяет гибко адаптировать его под конкретные нужды оборудования:
   • Режим температуры: Принимает сигналы от термопар Pt100 (диапазон 0–250 °C) или термокопелей типа K (0–400 °C) с точностью ±0.5 °C — критично для контроля перегрева подшипников турбин или статора электродвигателей;
   • Режим вибрации: Обрабатывает сигналы от индуктивных сенсоров BENTLY 330980-51-00 (диапазон 0–500 мкм, пик-пик) в частотном диапазоне 0.1–1000 Гц — детектирует дисбаланс, износ подшипников или неравномерности вращения.

     Например, в газотурбинной электростанции 3500/42M 140734-02 монтируется на заднем подшипнике турбины: первый канал измеряет температуру подшипника (допустимый предел ≤120 °C), второй — радиальную вибрацию ротора (≤50 мкм). При превышении температуры до 125 °C или вибрации до 55 мкм модуль отправляет предупреждение в шасси 3500; при достижении 135 °C или 65 мкм — активирует аварийное отключение турбины за 0.08 сек.

2. Встроенная аналитика и защита от ложных срабатываний: BENTLY 3500/42M 140734-02 оснащен интеллектуальными алгоритмами, предотвращающими реакцию на временные помехи:
   • Фильтр усреднения температуры: Усредняет показания за 5–60 секунд (настраиваемо) — исключает срабатывание из-за кратковременных пиков температуры (например, при запуске турбины);
   • Дифференциальный фильтр вибрации: Отслеживает скорость изменения амплитуды (например, ≥10 мкм/сек) — активирует сигнал только при устойчивом превышении уставки, а не при случайных помехах.

     В нефтегазовом компрессоре, где при старте возникают кратковременные вибрации (до 70 мкм в первые 30 секунд), 3500/42M 140734-02 с фильтром усреднения 10 секунд игнорирует эти пики и не отправляет ложные тревоги, обеспечивая стабильную работу.

3. Диагностика сенсоров и интеграция с шасси: BENTLY 3500/42M 140734-02 непрерывно проверяет состояние подключенных сенсоров и отправляет данные о их исправности в шасси BENTLY 3500:
   • При обрыве кабеля к термопаре — активирует сигнал «ошибка сенсора температуры» и автоматически переключает канал в резервный режим (если подключен дополнительный сенсор);
   • При снижении сигнала от вибрационного сенсора — информирует операторов о возможном износе сенсора BENTLY 330980-51-00.

     Это позволяет быстро локализовать проблемы с сенсорами, а не с самим механизмом, сокращая время простоя оборудования.

Технические параметры

• Тип модуля: Двойной канал модуль мониторинга температуры и вибрации;
• Количество каналов: 2 (индependентные, настраиваемые);
• Поддерживаемые параметры и сенсоры:
  • Температура:
    • Диапазон: 0–250 °C (Pt100), 0–400 °C (термокопель K);
    • Точность: ±0.5 °C (при 25–150 °C), ±1 °C (при >150 °C);
  • Вибрация:
    • Диапазон: 0–500 мкм (пик-пик);
    • Частотный диапазон: 0.1–1000 Гц;
    • Точность: ±1% полного диапазона;
• Входы:
  • 2 × аналоговых входа (для сенсоров температуры/вибрации);
  • 1 × цифровой вход (сигнал «Режим работы»);
• Выходы:
  • 2 × предупреждающих контакта (НО/З, 250 В AC/30 В DC, 5 А);
  • 2 × аварийных контакта (НО/З, 250 В AC/30 В DC, 5 А);
  • 2 × аналоговых выхода (4–20 мА, для передачи данных в SCADA);
• Время реакции: ≤50 мкс (на аварийные сигналы);
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500);
  • Потребляемый ток: ≤40 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500 (슬от-монтаж);
  • Размеры (длина × ширина × высота): 160 mm × 100 mm × 30 mm;
  • Вес: ~200 г;
  • Индикаторы LED: 6 (по 3 на канал — питание/активность/ошибка);
• Совместимость:
  • Сенсоры: BENTLY 330980-51-00, Pt100, термокопели K, BENTLY 9200 серии;
  • Системы: BENTLY 3500, SCADA (Siemens WinCC, ABB System 800xA), BENTLY 3500/94 145988-01;
• Стандарты соответствия: IEC 61000-6-2 (EMC), IEC 60947-5-1 (контакты), CE, UL 508.

Преимущества и особенности

1. Комплексный контроль: Одновременно измеряет температуру и вибрацию — не требуется установка отдельных модулей для каждого параметра, экономя место в шасси.
2. Высокая точность и быстрая реакция: Точность ±0.5 °C для температуры и ±1% для вибрации, а время реакции ≤50 мкс гарантируют своевременную защиту от аварий.
3. Защита от ложных срабатываний: Интеллектуальные фильтры усреднения и дифференциальные алгоритмы исключают реакцию на временные помехи (например, при запуске оборудования).
4. Детальная диагностика сенсоров: Контроль состояния сенсоров и сигналы об ошибках позволяют быстро выявлять проблемы с подключенными устройствами, а не с механизмом.
5. Интеграция с BENTLY 3500: Стандартный монтаж в шасси и совместимость с другими модулями (3500/22M 138607-01, 3500/34 125696-01) образуют единую систему защиты.

Примеры применения

1. Энергетика (паровая турбина мощностью 300 МВт):
   • Задача: Мониторинг температуры 2-х подшипников (допустимый предел 120 °C) и радиальной вибрации ротора (≤50 мкм), с аварийным остановом при превышении.
   • Конфигурация: Два модуля BENTLY 3500/42M 140734-02 установлены в шасси 3500 — один для переднего, один для заднего подшипника. Каждый модуль подключен к термопаре Pt100 и сенсору BENTLY 330980-51-00. При превышении температуры 125 °C или вибрации 55 мкм модуль отправляет предупреждение в SCADA; при 135 °C/65 мкм — активирует контакт остановки турбины.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Контроль температуры статора компрессора (≤150 °C) и вибрации ротора (≤45 мкм), с снижением нагрузки при предупреждении.
   • Конфигурация: BENTLY 3500/42M 140734-02 подключен к термокопели K (статор) и вибрационному сенсору. При температуре 140 °C или вибрации 40 мкм модуль отправляет сигнал в контроллер PLC, который снижает нагрузку компрессора на 20%; при 150 °C/45 мкм — останавливает оборудование.
3. Тяжелое машиностроение (металлообрабатывающая станка):
   • Задача: Мониторинг температуры шпинделя (≤100 °C) и вибрации режущего инструмента (≤30 мкм), с остановкой станки при аварии.
   • Конфигурация: BENTLY 3500/42M 140734-02 настроен на измерение температуры шпинделя (Pt100) и вибрации (сенсор BENTLY 9200-06-02-10-00). При температуре 95 °C или вибрации 25 мкм система загорает желтый индикатор; при 100 °C/30 мкм — останавливает шпиндель, предотвращая брак деталей.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 3500/42M 140734-02 если вам нужно контролировать одновременно температуру (подшипников, статора) и радиальную вибрацию ротора критического оборудования (турбины, компрессоры) в составе системы BENTLY 3500. Оптимально для энергетики, нефтегазовой и тяжелой машиностроительной промышленности.
• Предостережения:
  • Калибруйте модуль совместно с подключенными сенсорами (Pt100, BENTLY 330980-51-00) 1 раз в 2 года — неправильная калибровка приведет к неточным измерениям и ложным срабатываниям;
  • Настройте фильтры усреднения в соответствии с режимом работы оборудования (например, более длинные интервалы для старта турбин);
  • Регулярно проверяйте состояние контактов выходов — окисление контактов может привести к сбоям в передаче защитных сигналов;
  • Не эксплуатируйте модуль за пределами температурного диапазона 0–60 °C — это снизит стабильность работы и срок службы компонентов.

140734-02
