Описание
Описание продукта

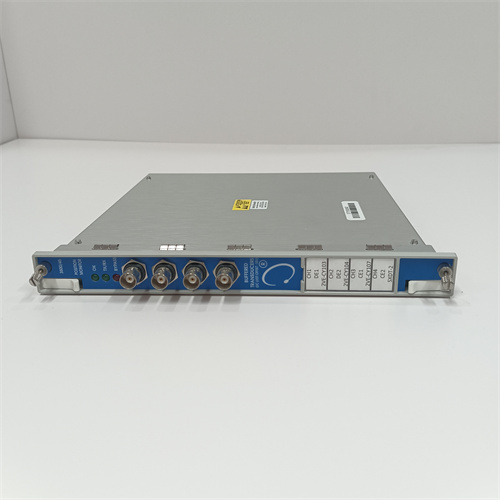

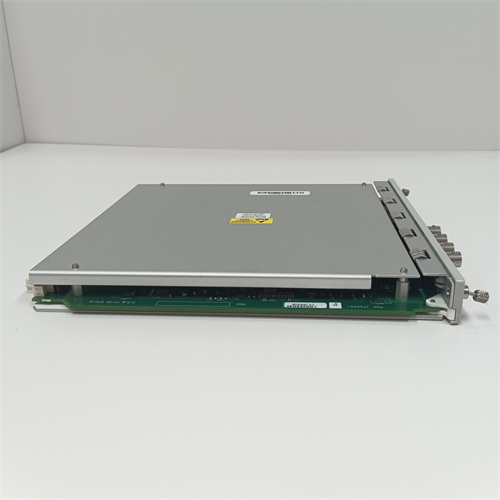

BENTLY 3500/45-01-00 является многофункциональным модулем мониторинга температуры и скорости, разработанным компанией Bently Nevada (часть GE Vernova) – глобальным лидером в решениях для защиты и мониторинга вращательного оборудования (турбин, компрессоров, двигателей, насосов). Этот модуль BENTLY 3500/45-01-00 специализируется на непрерывном контроле температуры критических компонентов (подшипники, статор, ротор) и скорости вращения вала, раннем выявлении перегрева и аномалий скорости, а также формировании сигналов предупреждения и аварийной остановки в энергетических установках, нефтегазовых комплексах и металлургических заводах [ссылка на продукт]. Благодаря высокой точности измерений, поддержке различных типов сенсоров, интеграции с системой Bently 3500 и адаптации к суровым эксплуатационным условиям (высокие температуры, вибрации, пыль), BENTLY 3500/45-01-00 легко вписывается в комплексные системы защиты оборудования и систем управления процессами (DCS). В составе системы мониторинга Bently 3500 BENTLY 3500/45-01-00 демонстрирует исключительную надежность и синхронность с другими модулями (например, модулями вибрации), подтверждая опыт Bently Nevada в разработке компонентов для комплексной защиты дорогостоящего вращательного оборудования [ссылка на продукт]. Особенно ценен BENTLY 3500/45-01-00 в объектах с высокими требованиями к безопасности – где перегрев подшипников или нестабильная скорость может привести к катастрофическому отказу оборудования, остановке производства и значительным экономическим потерям.
Технические параметры
- Тип устройства: модуль мониторинга температуры и скорости, часть системы Bently 3500, многофункциональный
- Основные функции:
-
- Мониторинга температуры подшипников, статора и других компонентов
-
- Мониторинга скорости вращения вала (от 0 до максимальной скорости оборудования)
-
- Генерация сигналов предупреждения (HI) и аварийной остановки (HI-HI)
-
- Логирование данных и событий для последующего анализа
- Параметры мониторинга температуры:
-
- Тип поддерживаемых сенсоров: термокупели (J, K, T, E, R, S, B), термисторы (RTD Pt100, Pt1000), аналоговые сигналы 4–20 мА
-
- Количество каналов температуры: 8 независимых каналов (настраиваемые под каждый тип сенсора)
-
- Диапазон измерения: от -200 °C до +1800 °C (в зависимости от типа сенсора)
-
- Точность измерения: ±0,1 °C (для RTD Pt100 при 0–100 °C), ±1 °C (для термокупели K при 0–1000 °C)
- Параметры мониторинга скорости:
-
- Тип поддерживаемых сенсоров: индуктивные датчики, оптические датчики (с сигналом импульсов)
-
- Количество каналов скорости: 2 независимых канала
-
- Диапазон измерения: 0–30 000 об/мин (настраиваемый под тип оборудования)
-
- Точность измерения скорости: ±0,1% от измеренного значения
-
- Частота счета импульсов: до 100 кГц
- Параметры сигналов аварии:
-
- Тип выходов: релейные контакты (нормально закрытые – ЗО, нормально открытые – НО)
-
- Количество выходов: 4 универсальных выхода (настраиваемые под предупреждение или аварию)
-
- Максимальная нагрузка на контакт: 250 В АС / 5 А, 30 В ПН / 2 А
-
- Время реакции на аномалию: ≤ 5 мс
- Коммуникация и интеграция:
-
- Интерфейс с системой Bently 3500: шасси 3500 (проприетарная шина)
-
- Совместимость с DCS: через модуль связи Bently 3500/22 (поддерживает Modbus TCP, OPC UA)
-
- Программное обеспечение: Bently Nevada System 1 (для конфигурации, мониторинга и анализа данных)
- Питание:
-
- Входное напряжение: 24 В ПН (от шасси Bently 3500)
-
- Потребление энергии: ≤ 15 Вт (при полной нагрузке всех каналов)
- Окружение и конструкция:
-
- Температурный диапазон: 0 °C до +65 °C (работа), -40 °C до +85 °C (хранение)
-
- Относительная влажность: 5–95% (не конденсируется)
-
- Уровень защиты: IP20 (для установки в закрытые шкафы управления)
-
- Монтаж: в шасси Bently 3500 (3U Rack)
-
- Размеры: 132 мм (ширина) × 89 мм (высота) × 229 мм (глубина)
-
- Вес: 约 0,9 кг
-
- Корпус: металлический экранирующий корпус (для снижения электромагнитных помех)
- Стандарты соответствия:
-
- Соответствует стандартам: API 670 (мониторинг вращательного оборудования), IEC 61010-1, EN 61326-1 (ЭМС), CE, RoHS
Преимущества и особенности
BENTLY 3500/45-01-00 выделяется универсальностью в поддержке сенсоров – возможность подключения термокупелей, RTD и аналоговых сенсоров позволяет адаптировать модуль к различным типам оборудования и требованиям измерения температуры. Высокая точность измерения температуры (±0,1 °C для RTD) гарантирует раннее выявление даже незначительных перегрехов, предотвращая износ подшипников и других компонентов. Два независимых канала скорости обеспечивают контроль над вращением главного и вспомогательного валов, что критично для оборудования с несколькими роторами. Ключевым преимуществом является BENTLY 3500/45-01-00’s полная синхронность с другими модулями системы Bently 3500 (например, модулем вибрации BENTLY 3500/42-09-00): совместная обработка данных о температуре и вибрации позволяет формировать комплексные сигналы аварии, повышая надежность защиты. Кроме того, металлический экранирующий корпус защищает от электромагнитных помех от мощного оборудования, а простота конфигурации через ПО Bently System 1 упрощает установку и обслуживание.
Прикладные области и кейсы
BENTLY 3500/45-01-00 широко используется в энергетике (тепловые, гидроэлектростанции), нефтегазе (добывающие платформы, рефинерские заводы), металлургии (стальные заводы) и химической промышленности. В 1000 МВт тепловой электростанции BENTLY 3500/45-01-00 мониторит температуру 8 подшипников турбины и скорость вращения ротора: при превышении температуры подшипника 120 °C генерирует сигнал предупреждения, а при 140 °C – сигнал аварийной остановки, предотвращая плавление подшипников. В нефтегазовой рефинерии модуль контролирует температуру подшипников компрессорного агрегата и скорость его вала: данные о температуре и скорости передаются в DCS Siemens PCS 7, а при нестабильной скорости (отклонение более 5% от номинала) модуль блокирует работу компрессора. В металлическом заводе BENTLY 3500/45-01-00 защищает двигатель роликов непрерывного кастинга: измеряет температуру статора двигателя и скорость роликов, а синхронно с модулем вибрации формирует сигналы о состоянии оборудования, позволяя устранить дефекты в плановые периоды обслуживания.
Сравнение с конкурентами
По сравнению с аналогичными модулями мониторинга температуры и скорости (например, Emerson CSI 6500 Temperature Module, SKF Temperature Monitor, Siemens SITRANS T), BENTLY 3500/45-01-00 имеет несколько ключевых преимуществ. Во-первых, лучшая интеграция с системой Bently 3500 – автоматическое распознавание модуля, синхронность с модулями вибрации и позиции, что упрощает формирование комплексных решений для защиты оборудования. Во-вторых, широкая поддержка типов сенсоров (термокупели, RTD, аналоговые сигналы) – превосходит аналог Siemens SITRANS T, который поддерживает только ограниченный набор сенсоров. В-третьих, более высокая точность измерения температуры (±0,1 °C для RTD) – критична для раннего выявления перегрехов, в то время как модуль Emerson CSI 6500 имеет точность ±0,5 °C. Недостатком является ограниченная совместимость с не-Bently системами – оптимально работает только с шасси Bently 3500, в то время как модуль SKF может интегрироваться в различные системы DCS. Однако для объектов на базе Bently 3500 это преимущество, так как гарантируется максимальная надежность и синхронность.
Советы по выбору и предостережению
При выборе BENTLY 3500/45-01-00 необходимо подтвердить совместимость с используемым шасси Bently 3500 и типом сенсоров (термокупели, RTD) – это позволит избежать проблем с интеграцией. Для объектов с высокими температурами (например, вблизи котлов) рекомендуется проверять соответствие температурного диапазона модуля и использовать дополнительную теплоизоляцию шкафа с оборудованием. При установке необходимо обеспечить правильную калибровку сенсоров через ПО Bently System 1, соблюдать правила подключения кабелей (использовать экранированные кабели для снижения помех) и обеспечить надежное заземление модуля. Перед эксплуатацией необходимо настроить пороговые значения предупреждения и аварии в соответствии с требованиями производителя оборудования (например, турбины, компрессора) и протестировать реакцию модуля на искусственно созданные аномалии (например, увеличение температуры). Важно регулярно обновлять прошивку модуля через официальный портал GE Vernova и архивировать логи данных – это поможет в анализе причин аномалий и планировании технического обслуживания. Не рекомендуется использовать BENTLY 3500/45-01-00 с сенсорами сторонних брендов, не сертифицированными Bently Nevada, или в условиях температуры выше +65 °C – это может привести к искажению данных и неработке функции аварийной остановки.
3500/45-01-00
