Описание

Описание продукта

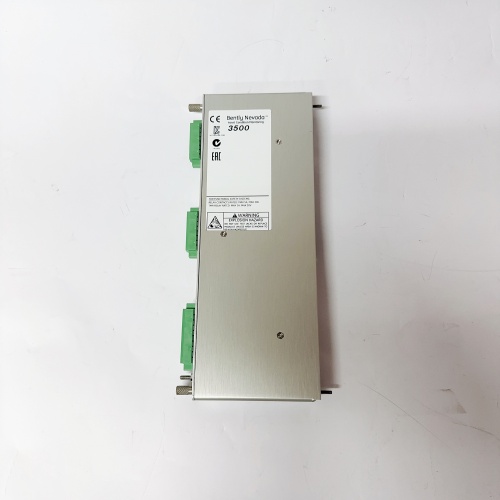

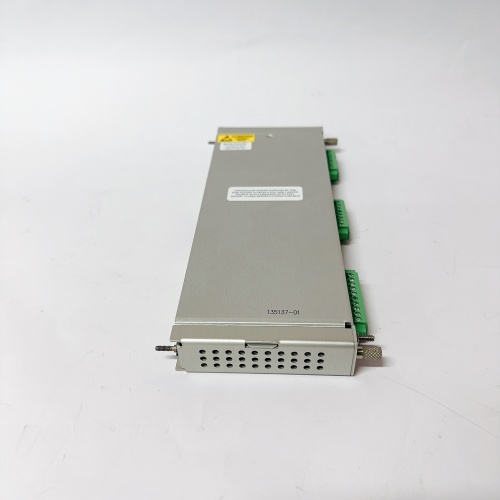

Bently Nevada 3500/45 135137-01 — это критически важный модуль системы мониторинга состояния (Machine Condition Monitoring) производства Baker Hughes (ранее Bently Nevada). Данный модуль является релейным модулем (Relay Module) для знаменитой системы 3500. Модуль Bently Nevada 3500/45 135137-01 служит интерфейсом между системой мониторинга и внешними цепями управления или сигнализации. Его основная функция — получать команды от других модулей в стойке 3500 (например, от мониторов вибрации, осевого положения или скорости) и замыкать/размыкать физические электромеханические релейные контакты для управления цепями аварийной остановки (ESD), включения предупредительной сигнализации или запуска вспомогательных устройств. Для специалистов по обслуживанию роторного оборудования (турбин, компрессоров, насосов) на электростанциях, нефтегазовых и химических предприятиях, наличие надежного Bently Nevada 3500/45 135137-01 является неотъемлемой частью обеспечения безопасности и защиты активов.

Параметры продукта

Бренд и модель: Bently Nevada 3500/45 (серийный/партномер: 135137-01)
Семейство продуктов: Система мониторинга состояния машин Bently Nevada 3500 Series.
Тип модуля: Модуль релейных выходов (Relay Module).
Ключевые характеристики:
- Количество и тип реле: Обычно содержит несколько (например, 4 или 8) независимых электромеханических реле с перекидными контактами (SPDT – Form C).
- Номинал контактов: Контакты рассчитаны на коммутацию значительных токов и напряжений (например, 2 А при 250 В перем. тока, 30 В пост. тока), что позволяет напрямую управлять цепями среднего уровня.
- Управление: Каждым реле управляет логика, заданная конфигурацией в одном из каналов мониторинга (например, “Авария по вибрации”, “Предупреждение по осевому положению”) через внутреннюю шину стойки 3500.
- Статусная индикация: Светодиоды на лицевой панели отображают состояние каждого реле (активировано/деактивировано) и наличие питания.
- Подключение: Внешние цепи подключаются к клеммной колодке на передней или верхней части модуля.
Механическое исполнение: Модуль стандартной ширины для установки в стойку системы 3500.
Условия эксплуатации: Предназначен для установки в защищенных шкафах управления.

Преимущества и особенности

Высокая надежность и устойчивость к помехам: Bently Nevada 3500/45 135137-01 использует электромеханические реле, которые обеспечивают гальваническую развязку между низковольтной логикой системы мониторинга и силовыми цепями управления. Это делает его невосприимчивым к электрическим помехам и надежным в критических ситуациях, таких как команда аварийной остановки.
Прямое управление силовыми цепями: Благодаря высоким номиналам контактов, модуль может напрямую коммутировать катушки соленоидных клапанов, двигателей или цепи освещения/сигнализации, зачастую без необходимости в дополнительных промежуточных реле, что упрощает систему.
Гибкая логика программирования: Функция срабатывания каждого реле в модуле 3500/45 настраивается через программное обеспечение для конфигурации системы 3500. Реле можно запрограммировать на активацию по различным условиям (превышение уставки, неисправность датчика, логическое И/ИЛИ) от любого подключенного канала мониторинга в стойке.
Интеграция в комплексную систему защиты: Модуль является неотъемлемой частью системы 3500, обеспечивая не просто мониторинг, а активную защиту. Он физически реализует “последнюю милю” защитной логики, переводя цифровые сигналы тревоги в реальные действия по управлению оборудованием.
Простота диагностики и обслуживания: Четкая светодиодная индикация позволяет оператору или технику визуально определить, какое реле сработало. Модульная конструкция позволяет производить горячую замену (в стойках, поддерживающих эту функцию) без остановки всей системы мониторинга.

Области применения и примеры

Bently Nevada 3500/45 135137-01 применяется везде, где система 3500 используется для защиты критического роторного оборудования.

Пример 1: Газовая турбина на компрессорной станции
- Применение: Аварийный останов турбины при превышении вибрации подшипников или опасном осевом сдвиге ротора.
- Роль: Модуль 3500/45 получает сигнал “Авария” от монитора вибрации 3500/42 и размыкает свои контакты, которые включены в цепь управления топливным клапаном, вызывая немедленную остановку турбины.
Пример 2: Центробежный насос на нефтехимическом заводе
- Применение: Включение резервного насоса и сигнализация при падении давления или повышении температуры подшипника.
- Роль: При срабатывании уставки по температуре, конфигурированное реле в модуле 135137-01 замыкается, подавая питание на цепь запуска резервного насоса и включая звуковую и световую сигнализацию на панели управления.
Пример 3: Паротурбинный генератор на ТЭЦ
- Применение: Защита от помпажа маслосистемы или потери вакуума в конденсаторе.
- Роль: Модуль Bently Nevada 3500/45 программируется на срабатывание по сигналу от соответствующих датчиков. Его реле могут блокировать определенные режимы работы или инициировать последовательность безопасного останова.

Сравнение с аналогами

Прямыми функциональными аналогами могут быть релейные модули в системах мониторинга других производителей, таких как Emerson (в системах CSI 6500) или Schenck (Vibrocontrol). Также функцию дискретных выходов могут выполнять программируемые логические контроллеры (ПЛК) безопасности.

Преимущество Bently Nevada 3500/45:
- Специализация и интеграция: Он является родной, оптимизированной частью ведущей в мире системы мониторинга машин 3500. Его надежность, время отклика и простота конфигурации в рамках этой системы превосходят решения на базе универсальных ПЛК.
- Признание в отрасли: Системы Bently Nevada являются отраслевым стандартом для защиты критического оборудования. Использование оригинальных модулей, таких как 135137-01, является требованием многих страховых и инжиниринговых компаний.
- Простота и предсказуемость: Электромеханическое реле — простое, проверенное временем и легко проверяемое устройство, что ценится в критических для безопасности приложениях.
