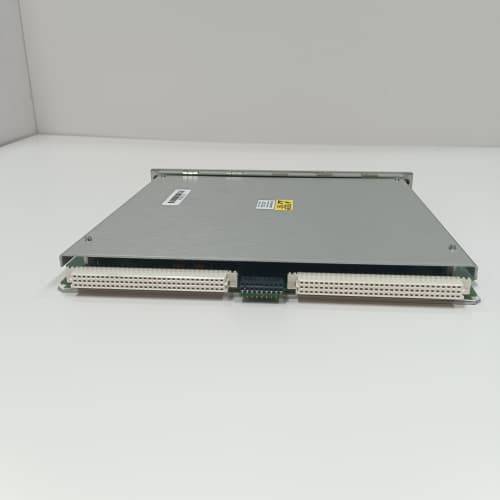

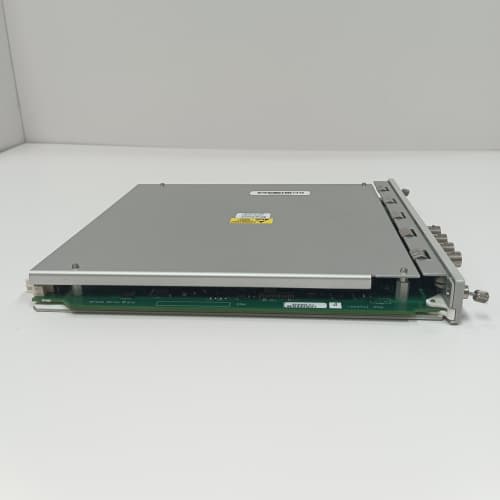

Name: BENTLY 3500/45 176449-04 - XINYEDA
Brand: BENTLY
Price: 2599.00 RUB
Availability: InStock

Описание

Описание продукта

BENTLY 3500/45 176449-04 — это ключевой модуль системы мониторинга и защиты оборудования, производимый компанией Bently Nevada (в составе Baker Hughes). Данный продукт является частью платформы 3500 и представляет собой модуль релейного выхода (Relay Output Module). Модель 3500/45 обозначает тип модуля, а 176449-04 — его конкретный номер детали и ревизию. BENTLY 3500/45 выполняет критически важную функцию: он преобразует сигналы тревоги и опасности от мониторинговых модулей (вибрации, температуры, осевого положения) в физические команды отключения через электромеханические реле. Эти команды напрямую воздействуют на систему управления агрегатом, инициируя аварийную остановку (trip) или предупредительные сигналы для предотвращения катастрофического повреждения турбин, компрессоров или генераторов. Технические детали можно уточнить на официальном портале Baker Hughes.

Параметры продукта

Бренд и модель: BENTLY 3500/45 (176449-04)
Системная принадлежность: Система мониторинга состояния Bently Nevada 3500.
Тип модуля: Модуль релейного вывода (Trip/Alert Relay Module).
Ключевые функции и характеристики:
- Количество и тип реле: Обычно содержит несколько (например, 4 или 8) независимых, электромеханических реле с контактами, рассчитанными на коммутацию значительных токов (например, 5А при 250V AC).
- Назначение реле: Каждое реле может быть запрограммировано на реакцию по определенному каналу и типу события (ОПАСНОСТЬ/Danger, ПРЕДУПРЕЖДЕНИЕ/Alert, потеря питания системы, неисправность датчика).
- Состояние контактов: Реле могут быть нормально замкнутыми (NC) или нормально разомкнутыми (NO) в «здоровом» состоянии, в зависимости от требований логики безопасности (fail-safe).
- Гальваническая развязка: Обеспечивает полную электрическую изоляцию между логической частью системы 3500 и силовыми цепями управления агрегатом.
- Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния каждого реле (активировано/деактивировано).
- Горячая замена: Поддерживается в соответствии с процедурами.

Преимущества и особенности

Критически важная функция безопасности: BENTLY 3500/45 является физическим «исполнительным органом» системы защиты. Его надежность напрямую определяет способность системы выполнить аварийную остановку оборудования при превышении допустимых параметров. Модуль спроектирован в соответствии с жесткими стандартами отказоустойчивости для таких применений (API 670, ISO 13849).
Гибкость конфигурации и программирования: Каждое реле в модуле 3500/45 можно индивидуально сконфигурировать с помощью ПО (например, System 1™ или портативного коммуникатора). Это позволяет назначить реле на конкретный канал вибрации, температуру подшипника или на системные события, создавая сложную и точную логику защиты.
Высокая коммутационная способность и надежность реле: Использование электромеханических реле промышленного класса позволяет напрямую, без дополнительных усилителей, управлять цепями соленоидных клапанов, отключения топлива или цепями управления ПЛК, обеспечивая простую и надежную интерфейсную связь.
Прозрачность состояния и диагностика: Визуальная индикация на лицевой панели модуля 176449-04 позволяет оператору или технику мгновенно определить, какое реле сработало. Состояние реле также передается в систему мониторинга для ведения журнала событий и анализа.
Интеграция в отказоустойчивую архитектуру: В комбинации с другими модулями 3500 (например, сдвоенными модулями ввода 3500/42) может быть построена резервированная (2-out-of-3 или 2-out-of-2) схема голосования (triple modular redundancy – TMR) для релейных выходов, что исключает ложные отключения и повышает общую доступность системы.

Области применения и примеры использования

BENTLY 3500/45 176449-04 применяется во всех отраслях, где вращающееся оборудование защищается системой Bently Nevada 3500.

Области применения:
- Энергетика: Паровые и газовые турбины (отключение при превышении вибрации, осевого сдвига, скорости), турбогенераторы, насосы.
- Нефтегазовая промышленность: Центробежные нагнетатели и компрессоры (защита от помпажа и высоких вибраций), газовые турбины привода.
- Химическая и нефтехимическая промышленность: Турбодетандеры, реакционные компрессоры.
- Металлургия: Приводные двигатели прокатных станов, турбовоздуходувки.
Пример использования:
На газотурбинной электростанции система мониторинга Bently Nevada 3500 контролирует вибрацию подшипников и осевое положение ротора. Модуль релейного выхода 3500/45 сконфигурирован следующим образом: Реле 1 назначено на канал «ОПАСНОСТЬ по вибрации», Реле 2 — на канал «ОПАСНОСТЬ по осевому положению». Оба реле подключены последовательно в цепь управления соленоидным клапаном отсечки топлива (логика «ИЛИ»). При превышении допустимой вибрации модуль BENTLY 3500/45 немедленно размыкает контакты назначенного реле. Это приводит к срабатыванию соленоидного клапана, перекрытию подачи топлива и безопасной остановке турбины, предотвращая ее разрушение. Сработавшее реле четко указывает на причину остановки, ускоряя последующий анализ.

Сравнение с аналогами

По сравнению с дискретными выходами ПЛК/контроллеров: Выходы ПЛК обычно являются транзисторными и не предназначены для прямой коммутации мощных индуктивных нагрузок (соленоиды, контакторы) без промежуточных реле. 3500/45 уже содержит надежные силовые реле и спроектирован именно для функций безопасности, часто имея более высокие показатели надежности и сертификацию для safety applications.
По сравнению с модулями релейного вывода других систем мониторинга (Vibro-Meter, GE Bently Nevada): Каждая система имеет свою архитектуру. BENTLY 3500/45 является частью наиболее распространенной в мире экосистемы мониторинга 3500. Его главные преимущества — проверенная надежность, полная совместимость и простота интеграции с другими модулями 3500, а также глобальная доступность сервиса и поддержки.
По сравнению с использованием внешних реле: Интегрированный модуль 3500/45 обеспечивает централизованную конфигурацию, диагностику, индикацию и гарантированное качество связи между логикой мониторинга и силовыми цепями. Построение аналогичной функциональности на дискретных компонентах менее надежно, более громоздко и сложно в диагностике.
