Описание

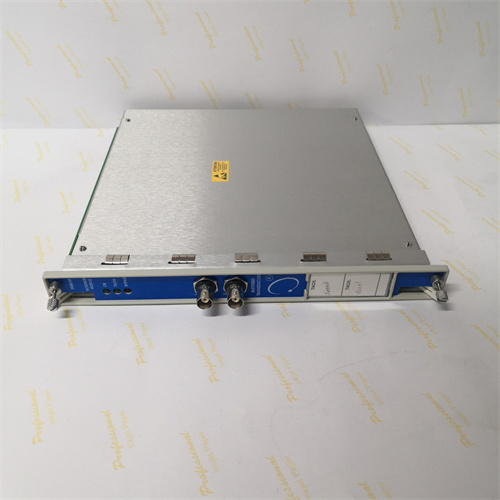

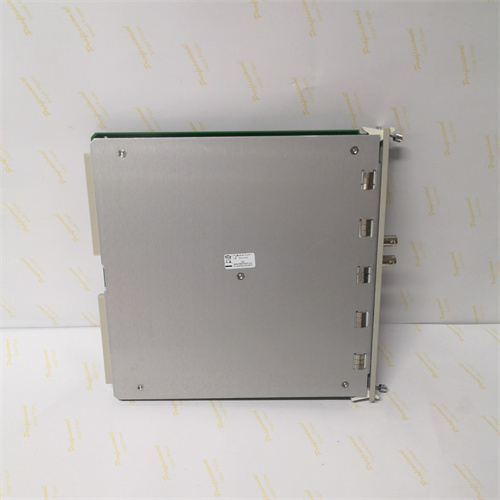

BENTLY 3500/50-01-00-01：Детальный обзор модуля защиты и автоматики системы мониторинга Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Модуль защиты и автоматики для системы Bently Nevada 3500, предназначенный для реализации алгоритмов защиты и управления вращательными механизмами.
• Параметры ввода/вывода для защиты:
  • Входы для сигналов мониторинга: Подключение к шине背板 системы 3500 — прием данных от контроллера BENTLY 3500/20-02-02-00 (вибрация, температура, скорость, позиция вала).
  • Выходы для защиты: 4 независимых репозиторных контакта (аварийные выходы) — тип контактов настраиваемые (нормально разомкнутые/замкнутые), максимальное напряжение 250 В АЦ / 30 В DC, максимальный ток 3 А.
• Логические возможности:
  • Настраиваемая логика: Поддержка блоков логики (AND, OR, NOT, XOR), таймеры (задержка включения/отключения 0.1–100 с), сравнители (перевышение/ниже порога, диапазон значений) — создание сложных алгоритмов защиты.
  • Поддержка параметров: Обработка до 64 параметров мониторинга (из системы 3500) — интеграция с данными всех модулей.
  • Режимы защиты: Локальный режим (автономная работа при отключении контроллера), удаленный режим (управление через контроллер) — повышение отказоустойчивости.
• Отказоустойчивость и безопасность:
  • Режим дупликации: Поддержка конфигурации “активный-резервный” (1+1) с автоматическим переключением за ≤10 мс — бесперебойная работа при отказе основного модуля.
  • Самодиагностика: Проверка состояния собственной электроники, контактов и связи с контроллером — генерация алертов при неисправностях.
  • Класс безопасности: Соответствие требованиям SIL 2 (IEC 61508) — надежность для систем безопасности.
• Коммуникационные параметры:
  • Внутренняя коммуникация: Шина背板 системы 3500 — синхронизация с контроллером и модулями.
  • Протокол передачи: Встроенный протокол 3500 — автоматическое обнаружение и передача настроек логики.
• Электрические характеристики:
  • Питание: 24 В DC (от модуля питания BENTLY 3500/95 или 3500/15-02-02-00), допустимый диапазон ±10%.
  • Потребляемая мощность: ≤12 Вт (без дупликации), ≤24 Вт (с дупликацией).
  • Изоляция: Электрическая изоляция выходов от шине背板 ≥1500 В АЦ (1 мин) — защита от утечек сигнала.
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (алюминий с антикоррозийным покрытием) с фиксацией в шкафу 3500.
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания, статуса работы, дупликации, активности аварийных выходов.
  • Управление: Настройка логики через ПО Bently Nevada 3500 Configuration Software.

Преимущества и особенности

• Гибкая настраиваемая логика защиты: BENTLY 3500/50-01-00-01 позволяет создавать индивидуальные алгоритмы защиты под конкретное оборудование (например, турбины, компрессоры, генераторы) с использованием блоков логики, таймеров и сравнителей. Это обеспечивает адаптацию к уникальным требованиям каждого объекта (например, раздельные пороги аварии для разных типов подшипников).
• Высокая отказоустойчивость с дупликацией: Конфигурация 1+1 с переключением за ≤10 мс и соответствие SIL 2 гарантируют надежность системы защиты даже при отказе одного модуля. Это критично для объектов с нулевым допуском к простою (например, реакторные установки АЭС, газотурбинные станции).
• Идеальная интеграция с системой 3500: Автоматическая синхронизация с контроллером BENTLY 3500/20-02-02-00 и модулями мониторинга (BENTLY 3500/60, BENTLY 3500/45-01) позволяет обрабатывать данные в реальном времени и генерировать сигналы управления без задержек. Модуль полностью совместим с модулем записи данных BENTLY 3500/25-01-03-00 для архивирования событий защиты.
• Своевременная реакция на аномалии: Высокая скорость обработки данных (≤5 мс) и мощные аварийные выходы (до 3 А) обеспечивают быструю реакцию на критические параметры (например, превышение вибрации на 50% нормы или температуры подшипника выше 150 °C) — остановка оборудования или снижение нагрузки до безопасных уровней.
• Легкость в настройке и диагностике: Интуитивно понятное ПО для конфигурации логики, LED-индикаторы активности выходов и самодиагностика позволяют быстро настраивать модуль, выявлять проблемы (например, неисправный аварийный контакт) и снижать время простоя при обслуживании.

Примеры применения в отраслях

• Энергетика: Турбинные установки АЭС — BENTLY 3500/50-01-00-01 в конфигурации дупликации обрабатывает данные о вибрации (от BENTLY 3500/60) и температуре подшипников (от BENTLY 3500/45-01). При превышении порога вибрации 25 мм/с или температуры 140 °C модуль через аварийные выходы активирует блокировку турбины и сигнализацию в центральную систему безопасности, предотвращая катастрофическое повреждение.
• Нефтегазовая промышленность: Газотурбинные компрессорные станции — модуль обрабатывает данные о скорости компрессора (от BENTLY 3500/72M) и давлении газа (от BENTLY 3500/42-04-00). При падении скорости ниже 80% номинала или превышении давления на 120% модуль снижает нагрузку через исполнительные механизмы и генерирует алерт в DCS, поддерживая безопасную эксплуатацию.
• Авиастроение: Сервисно-ремонтные центры двигателей — BENTLY 3500/50-01-00-01 управляет тестовыми стендами газотурбинных двигателей. При обнаружении аномалий в вибрации ротора (от BENTLY 3500/62) или температуре камеры сгорания (от BENTLY 3500/45-01) модуль автоматически останавливает тест и фиксирует событие в модуле BENTLY 3500/25-01-03-00 для последующего анализа.
• Металлургия: Электроплавильные печи — модуль обрабатывает данные о позиции электродов (от BENTLY 3500/62) и температуре расплава (от BENTLY 3500/45-01). При нестабильном положении электродов или превышении температуры расплава модуль корректирует положение электродов через исполнительные механизмы и блокирует подачу электроэнергии при достижении критических параметров.

Сравнение с конкурентами

• Интеграция с системой Bently 3500: В отличие от универсальных модулей защиты (например, Siemens S7-1500F), BENTLY 3500/50-01-00-01 полностью адаптирован к компонентам серии 3500, обеспечивая автоматическую синхронизацию данных и поддержку специфических алгоритмов защиты вращательных механизмов. Универсальные модули требуют сложной настройки драйверов и не гарантируют совместимость с модулями мониторинга Bently.
• Отказоустойчивость и безопасность: Соответствие SIL 2 и режим дупликации с переключением за ≤10 мс превосходят показатели аналогов (например, Emerson DeltaV SIS — переключение за ≥20 мс, SIL 1), что критично для систем с высокими требованиями к безопасности (например, АЭС, крупные компрессорные станции).
• Гибкость логики и производительность: Поддержка 64 параметров и сложных алгоритмов логики делают BENTLY 3500/50-01-00-01 более функциональным, чем специализированные модули защиты (например, 国产 аналогов), где логика ограничена базовыми блоками (только AND/OR). Высокая скорость обработки данных (≤5 мс) гарантирует своевременную реакцию на аномалии.
• Удобство в эксплуатации: Интеграция с ПО Bently Nevada 3500 Configuration Software и LED-индикаторы упрощают настройку и диагностику, в отличие от аналогов, где требуется использование дополнительного специализированного ПО.

Советы по выбору и предостережения

• Выбор: Определите требования к логике защиты и количество аварийных выходов — BENTLY 3500/50-01-00-01 с 4 выходами подходит для большинства средних и крупных установок. Для объектов с критическими требованиями к безопасности (например, АЭС) рекомендуется конфигурация дупликации (2 модуля). Проверьте совместимость с контроллером BENTLY 3500/20-02-02-00 и модулями мониторинга.
• Монтаж и конфигурация: Монтируйте модуль в шкафу системы 3500 вблизи контроллера для стабильной связи через шину背板. Используйте ПО Bently Nevada 3500 Configuration Software для создания и тестирования логики защиты — проверяйте алгоритмы в режиме симуляции перед запуском в реальном времени. Настройте тип аварийных контактов (NO/NC) в соответствии с требованиями исполнительных механизмов.
• Обслуживание: Регулярно проверяйте состояние аварийных контактов и индикаторы модуля — сигнал ошибки может указывать на неисправность выхода или потерю связи с контроллером. При дупликации периодически тестируйте переключение между модулями для подтверждения работоспособности режима. Архивируйте конфигурацию логики в безопасном месте для быстрого восстановления при замене модуля.
• Безопасность: Используйте только оригинальные запчасти и кабели Bently Nevada — неоригинальные компоненты могут снизить надежность системы защиты и нарушить соответствие SIL 2. Ограничьте доступ к конфигурации модуля через парольную защиту в ПО, предоставляя права только авторизованному персоналу. Перед проведением обслуживания отключите аварийные выходы для избежания ложных сигналов управления.

3500/50-01-00-01
