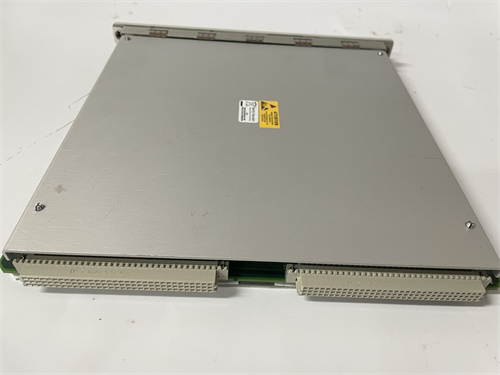

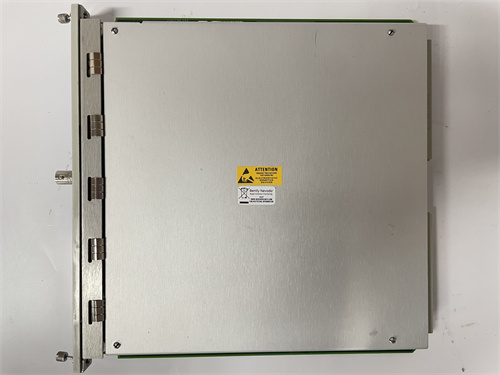

Введение: модуль мониторинга скорости и углового положения вала Bently Nevada и модель 3500/53 (133388-01)
Первым элементом в сфере безопасного контроля высокоскоростных валовых агрегатов (турбин, компрессоров, газовых двигателей) — где точность измерения скорости и своевременная реакция на нештатные режимы являются критическими — является специализированный модуль от компании Bently Nevada — модель 3500/53 (также идентифицируемая по артикулу 133388-01). Данное оборудование относится к серии систем мониторинга Bently Nevada 3500, предназначенной для непрерывного отслеживания скорости вращения, определения углового положения вала и защиты агрегатов от избыточной скорости (которая может привести к разрушению ротора). Подробную информацию о функционале, сертификациях и применении модели 3500/53 (133388-01) можно найти на официальном ресурсе или по указанной ссылке — [ссылка на 3500/53 (133388-01) Bently Nevada].
Описание продукта: назначение и функциональность 3500/53 (133388-01) Bently Nevada
Модель 3500/53 (133388-01) от Bently Nevada представляет собой специализированный модуль мониторинга, ключевую задачу которого — принимать сигналы от датчиков скорости (индуктивные proximity probes, например 60M100-00, или оптические датчики), обрабатывать их с высокой точностью для определения скорости вращения и углового положения вала, а также генерировать аварийные сигналы при выходе параметров за безопасные пределы. Без 3500/53 (133388-01) невозможно обеспечить защиту агрегатов с переменной скоростью (например, паровые турбины с регулируемым КПД), где даже небольшое превышение номинальной скорости (на 5–10%) может привести к катастрофическим последствиям.
Отличительной чертой 3500/53 (133388-01) является избыточная конфигурация каналов и высокая точность: модуль имеет 2 независимых входных канала, что позволяет подключить два датчика скорости — при сбое одного канала второй автоматически продолжает передавать данные, гарантируя бесперебойное мониторинрование. Точность измерения скорости 3500/53 (133388-01) достигает ±0,01% в диапазоне 0–30 000 об/мин (с возможностью измерения пиковых скоростей до 60 000 об/мин), что критически важно для агрегатов, где требуется строгое соблюдение скоростных режимов (например, турбины электростанций, работающих в синхронизации с сетью электроснабжения).
Также 3500/53 (133388-01) поддерживает измерение углового положения вала в диапазоне 0–360° с разрешением 0,1° — это позволяет синхронизировать работу агрегата с другими компонентами (например, клапанами регулирования давления в турбине) и анализировать динамические процессы (например, зависимость вибрации от конкретного положения ротора). Модуль 3500/53 (133388-01) оснащен 세 тью уровнями защитных порогов (предупреждающий, аварийный, экстренный аварийный), настраиваемыми через ПО Bently Nevada 3500 Rack Configuration Software. При превышении порогов модуль отправляет сигналы на снижение скорости (через контроллер) или экстренную остановку агрегата, минимизируя риск повреждений. Все функциональные тесты и подтверждение надежности 3500/53 (133388-01) содержатся в документации Bently Nevada, доступной по [ссылке на 3500/53 (133388-01) Bently Nevada].
Технические параметры 3500/53 (133388-01) Bently Nevada
Основные технические характеристики модели 3500/53 (133388-01) включают:
- Тип модуля: Модуль мониторинга скорости вращения и углового положения вала для системы Bently Nevada 3500;
- Количество каналов: 2 независимых входных канала (подключение двух датчиков для избыточности);
- Поддерживаемые параметры измерения:
– Скорость вращения: Диапазон 0–30 000 об/мин (нормальный режим), до 60 000 об/мин (пиковый режим);
– Угловое положение вала: 0–360°, разрешение 0,1°;
– Частота импульсов от датчика: 0–10 000 Гц;
- Точность:
– Погрешность скорости: ±0,01% от измеренного значения (в диапазоне 100–30 000 об/мин);
– Погрешность углового положения: ±0,5°;
- Защитные функции:
– Защита от избыточной скорости: 3 настраиваемых порога (предупреждающий, аварийный, экстренный);
– Защита от потери сигнала: Автоматическое переключение на резервный канал при сбое основного;
– Защита от нестабильной скорости: Срабатывание при перепадах скорости >10% за секунду;
- Входные сигналы:
– Тип датчиков: Индуктивные proximity probes (60M100-00), оптические датчики, датчики Холла;
– Уровень сигнала: 0,1–10 В AC/DC;
- Питание:
– Напряжение: 24 В DC (от модуля питания 3500/15);
– Потребляемая мощность: Не более 5 Вт;
- Операционные условия:
– Температура работы: 0 °C до +65 °C;
– Относительная влажность: 5%–95% (без конденсации);
– Защита по стандарту: IP20 (для монтажа в шкафу);
– Устойчивость к электромагнитным помехам: MIL-STD-461E.
Все параметры 3500/53 (133388-01) соответствуют международным стандартам API 670 (мониторинг валовых машин) и ISO 13003 (методы измерения скорости вращения), что подтверждается сертификатами Bently Nevada — детали в техническом описании по [ссылке на 3500/53 (133388-01) Bently Nevada].
Преимущества и особенности 3500/53 (133388-01) Bently Nevada
Модель 3500/53 (133388-01) имеет ряд ключевых преимуществ перед аналогичными модулями на рынке:
- Высокая точность и надежность: Точность скорости ±0,01% делает 3500/53 (133388-01) уникальным для агрегатов, где требуется синхронизация с сетью (например, турбины ТЭС), а избыточная конфигурация каналов гарантирует работу даже при сбое одного датчика — критически важно для систем с нулевым допуском к простою.
- Многоуровневая защита от избыточной скорости: Три уровня порогов позволяют адаптировать 3500/53 (133388-01) к особенностям агрегата (например, низкий порог для предупреждения, высокий для экстренной остановки), предотвращая как ложные срабатывания, так и пропуск реальных опасностей.
- Измерение углового положения: Возможность определения положения вала 0–360° расширяет функциональность — операторы могут анализировать вибрацию в зависимости от угла ротора (например, выявлять неравномерность износа подшипников) и синхронизировать агрегат с другими устройствами.
- Интеграция с системой 3500: Идеальная совместимость с модулями 3500/20 (мониторинга вибрации) и 3500/93 (коммуникации) позволяет создать единую систему мониторинга, где данные о скорости, положении и вибрации обрабатываются комплексно — улучшая диагностику и прогнозирование состояния агрегата.
Примеры применения 3500/53 (133388-01) Bently Nevada
Модель 3500/53 (133388-01) широко используется в отраслях с высокоскоростными валовыми агрегатами:
- Электроэнергетика: Мониторинг скорости паровых турбин ТЭС. 3500/53 (133388-01) принимает сигналы от датчиков 60M100-00, поддерживает скорость 3000 об/мин (для частоты 50 Гц) и синхронизирует турбину с сетью. При превышении скорости до 3150 об/мин (на 5%) модуль отправляет аварийный сигнал на остановку, предотвращая разрушение ротора.
- Нефтегазовая отрасль: Контроль скорости центробежных компрессоров на газопроводах. 3500/53 (133388-01) измеряет скорость и угловое положение вала, синхронизируя работу компрессора с клапанами регулирования давления — это оптимизирует процесс сжатия и предотвращает перегрузку компонентов.
- Авиастроение и ракетостроение: Тестирование турбореактивных двигателей на стендах. 3500/53 (133388-01) измеряет скорость до 60 000 об/мин с точностью ±0,01%, что критически важно для проверки двигателей на максимальных режимах и подтверждения их надежности.
- Химическая промышленность: Мониторинг скорости двигателей агрегатов для смешивания реагентов. 3500/53 (133388-01) поддерживает стабильную скорость (например, 1500 об/мин) и сигнализирует при перепадах >10% — это гарантирует равномерность смешивания и качество химической продукции.
Сравнение с конкурентами: 3500/53 (133388-01) Bently Nevada vs модуль Emerson CSI 6500 Speed Monitor
Для оценки преимущества 3500/53 (133388-01) сравним его с популярным модулем мониторинга скорости Emerson CSI 6500 Speed Monitor:
| Параметр | 3500/53 (133388-01) Bently Nevada | Emerson CSI 6500 Speed Monitor |
|---|---|---|
| Погрешность скорости | ±0,01% | ±0,1% |
| Количество каналов | 2 (избыточная конфигурация) | 1 |
| Максимальная скорость | 60 000 об/мин | 30 000 об/мин |
| Поддержка углового положения | Да (0–360°, 0,1°) | Нет |
| Количество защитных порогов | 3 (предупреждающий, аварийный, экстренный) | 2 (предупреждающий, аварийный) |
Как видно из таблицы, 3500/53 (133388-01) превосходит конкурента по точности, наличию избыточных каналов, максимальной скорости измерения, поддержке углового положения и количеству защитных порогов. Это делает его предпочтительным выбором для безопасного и точного мониторинга высокоскоростных агрегатов. Дополнительные данные о сравнении доступны в техническом обзоре на [ссылке на 3500/53 (133388-01) Bently Nevada].
Советы по выбору и меры предосторожности для 3500/53 (133388-01) Bently Nevada
Советы по выбору
- Определите диапазон скорости агрегата: Если ваш агрегат работает с скоростью >30 000 об/мин (например, турбореактивные двигатели), 3500/53 (133388-01) — единственный подходящий выбор; для агрегатов ≤30 000 об/мин он также обеспечит максимальную точность.
- Оцените требования к надежности: Для критических агрегатов (турбины ТЭС) выберите 3500/53 (133388-01) с двумя датчиками (избыточная конфигурация); для резервных двигателей одного канала может быть достаточно.
- Проверьте совместимость с датчиками: Убедитесь, что ваши датчики (например, 60M100-00) поддерживаются 3500/53 (133388-01) — несовместимые датчики будут генерировать искаженные сигналы.
Меры предосторожности
- При монтаже 3500/53 (133388-01) в шину системы 3500 убедитесь, что питание отключено — подключение под напряжением может повредить внутренние схемы обработки сигналов.
- Перед запуском настройте пороговые значения через ПО Bently Nevada — не допускайте слишком высоких порогов (риск нереагирования на опасность) или слишком низких (риск ложных остановок).
- Регулярно проверяйте состояние датчиков и кабелей (например, 133396-01), подключенных к 3500/53 (133388-01) — повреждение датчика может привести к потере сигнала и отключению мониторинга.
- Для обновления прошивки модуля используйте только официальное ПО Bently Nevada, доступное по [ссылке на 3500/53 (133388-01) Bently Nevada] — неофициальные версии могут нарушить работу защитных функций.
