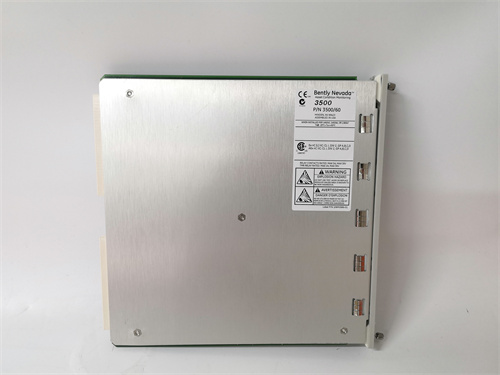

BENTLY 3500/60 163179-01
BENTLY 3500/60 163179-01 — изображение 2
BENTLY 3500/60 163179-01 — изображение 3
BENTLY 3500/60 163179-01 — изображение 4

BENTLY 3500/60 163179-01 BENTLY

Технические параметры BENTLY 3500/60 163179-01

BENTLY 3500/60 163179-01 имеет технические характеристики, оптимизированные для точности и надежности в суровых условиях:
  • Параметры измерений:
    • Тип измеряемых параметров:
      • Вибрация ротора: Радиальная вибрация (0–2000 мкм пик-пик), осевая вибрация (0–1000 мкм пик-пик);
      • Положение ротора: Радиальное положение (0–5 мм), осевое положение (0–2 мм);
      • Скорость ротора: 0–36000 об/мин (для высокоскоростных турбин);
    • Поддерживаемые датчики: Вихревыми датчики Bently Nevada (3301 series), индуктивные датчики (для скорости);
    • Разрешение ADC: 16 бит — высокая детализация для выявления малых деформаций ротора;
    • Точность измерения: ≤ ±0,1% FS (при температуре 25 °C) — минимальные отклонения для стабильного мониторинга;
    • Частотный диапазон: 0,1–10 000 Гц — захват низко- и высокочастотных вибраций (включая резонансные пики).
  • Электрические и коммуникационные параметры:
    • Питание: 24 В DC ±10% (от шасси Bently 3500);
    • Выходные сигналы:
      • Аналоговые сигналы 4–20 мА (по 1 сигнал на каждый измеряемый параметр);
      • Цифровые сигналы Relay Output (для аварийных триггеров, 2 независимых выхода);
      • Интерфейс с системой Bently 3500: Встроенная шасси 3500 Backplane (скорость передачи 10 Мбит/с);
    • Защитные функции сигнала: Триплексная обработка данных (три независимые цепи для сверки результатов), автоматическое выявление искажений.
  • Надежность и эксплуатационные параметры:
    • Материал корпуса: Коррозионостойкая сталь 316L (устойчивость к маслам, газам и химикатам);
    • Степень защиты (IP-класс): IP20 — защита от пыли и капель воды (подходит для установки в шкафы управления turbomachinery);
    • Время между отказами (MTBF): ≥ 15 000 000 часов (по данным Bently Nevada, при работе в номинальных условиях);
    • Температурный диапазон:
      • Рабочий диапазон: 0 °C до +65 °C — адаптация к условиям турбинных холлов;
      • Диапазон хранения: -40 °C до +85 °C;
    • Устойчивость к вибрациям: До 10 г (в диапазоне 10–2000 Гц) — не влияет на точность при работе турбины.
  • Программные возможности:
    • Совместимое ПО: Bently Nevada 3500 Configuration Software — для настройки предупреждающих/аварийных порогов, калибровки и анализа исторических данных;
    • Хранение данных: Встроенное хранилище для 10 000 событий (с временными метками точностью 1 мс);
    • Поддерживаемые функции: Онлайн-анализ спектра вибрации, автоматическая генерация отчетов о состоянии ротора, отправка предупреждений на HMI.
Запрос цены
Категория: Бренд:

Описание

Общая информация о продукте BENTLY 3500/60 163179-01

Первым делом необходимо отметить, что BENTLY 3500/60 163179-01 — это оригинальный модуль мониторинга вибрации и положения ротора для системы защиты turbomachinery Bently Nevada 3500, предназначенный для точного измерения и анализа параметров роторов газовых/паровых турбин, компрессоров и генераторов в энергетике, нефтегазе и тяжелой промышленности. Данный компонент критически важен для предотвращения аварий, так как он соответствует стандарту API 670, поддерживает триплексную обработку данных и полную интеграцию с системой Bently 3500, предотвращая износ подшипников и разрушение роторов.
BENTLY 3500/60 163179-01 активно интегрируется в систему Bently Nevada 3500, работая в паре с вихревыми датчиками BENTLY 330180-50-05 и панелями управления BENTLY 3500/22M. Детальное описание, техническая документация и условия поставки BENTLY 3500/60 163179-01 доступны на официальной странице продукта: [ссылка на BENTLY 3500/60 163179-01] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам EN 61000-6-4 и IEC 60034-1, BENTLY 3500/60 163179-01 становится предпочтительным выбором для модернизации старых модулей Bently 3500 или комплектации новых turbomachinery установок.

Технические параметры BENTLY 3500/60 163179-01

BENTLY 3500/60 163179-01 имеет технические характеристики, оптимизированные для точности и надежности в суровых условиях:
  • Параметры измерений:
    • Тип измеряемых параметров:
      • Вибрация ротора: Радиальная вибрация (0–2000 мкм пик-пик), осевая вибрация (0–1000 мкм пик-пик);
      • Положение ротора: Радиальное положение (0–5 мм), осевое положение (0–2 мм);
      • Скорость ротора: 0–36000 об/мин (для высокоскоростных турбин);
    • Поддерживаемые датчики: Вихревыми датчики Bently Nevada (3301 series), индуктивные датчики (для скорости);
    • Разрешение ADC: 16 бит — высокая детализация для выявления малых деформаций ротора;
    • Точность измерения: ≤ ±0,1% FS (при температуре 25 °C) — минимальные отклонения для стабильного мониторинга;
    • Частотный диапазон: 0,1–10 000 Гц — захват низко- и высокочастотных вибраций (включая резонансные пики).
  • Электрические и коммуникационные параметры:
    • Питание: 24 В DC ±10% (от шасси Bently 3500);
    • Выходные сигналы:
      • Аналоговые сигналы 4–20 мА (по 1 сигнал на каждый измеряемый параметр);
      • Цифровые сигналы Relay Output (для аварийных триггеров, 2 независимых выхода);
      • Интерфейс с системой Bently 3500: Встроенная шасси 3500 Backplane (скорость передачи 10 Мбит/с);
    • Защитные функции сигнала: Триплексная обработка данных (три независимые цепи для сверки результатов), автоматическое выявление искажений.
  • Надежность и эксплуатационные параметры:
    • Материал корпуса: Коррозионостойкая сталь 316L (устойчивость к маслам, газам и химикатам);
    • Степень защиты (IP-класс): IP20 — защита от пыли и капель воды (подходит для установки в шкафы управления turbomachinery);
    • Время между отказами (MTBF): ≥ 15 000 000 часов (по данным Bently Nevada, при работе в номинальных условиях);
    • Температурный диапазон:
      • Рабочий диапазон: 0 °C до +65 °C — адаптация к условиям турбинных холлов;
      • Диапазон хранения: -40 °C до +85 °C;
    • Устойчивость к вибрациям: До 10 г (в диапазоне 10–2000 Гц) — не влияет на точность при работе турбины.
  • Программные возможности:
    • Совместимое ПО: Bently Nevada 3500 Configuration Software — для настройки предупреждающих/аварийных порогов, калибровки и анализа исторических данных;
    • Хранение данных: Встроенное хранилище для 10 000 событий (с временными метками точностью 1 мс);
    • Поддерживаемые функции: Онлайн-анализ спектра вибрации, автоматическая генерация отчетов о состоянии ротора, отправка предупреждений на HMI.

Преимущества и особенности BENTLY 3500/60 163179-01

BENTLY 3500/60 163179-01 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей мониторинга:
  1. Триплексная обработка данных для высокой надежности: Три независимые цепи обработки гарантируют, что BENTLY 3500/60 163179-01 не передает искаженные данные. В ТЭС 600 МВт при измерении вибрации ротора турбины модуль сравнивает результаты трех цепей — только при совпадении всех значений сигнал передается в систему защиты, предотвращая ложные аварийные остановки.
  2. Широкий диапазон измерений и поддержка API 670: Поддержка измерения вибрации (до 2000 мкм) и положения (до 5 мм) делает BENTLY 3500/60 163179-01 универсальным для разных типов turbomachinery. В нефтегазовой компрессорной станции модуль соответствует требованиям API 670, обеспечивая сертифицированный мониторинг, что критично для соответствия международным стандартам безопасности.
  3. Полная интеграция с системой Bently 3500: BENTLY 3500/60 163179-01 автоматически синхронизируется с панелью BENTLY 3500/22M при запуске, конфигурация через 3500 Configuration Software занимает не более 20 минут. Инженеры могут быстро настроить “аварийный порог вибрации” (например, 1500 мкм) или “предупреждающий порог положения” (3 мм), не требуя внешнего калибровочного оборудования.
  4. Устойчивость к промышленным условиям: Корпус из стали 316L и защита от электромагнитных помех делают BENTLY 3500/60 163179-01 подходящим для пыльных нефтяных площадей или влажных энергетических объектов. Модуль продолжает стабильно измерять параметры, даже при контакте с промышленным маслом или паровыми флюидами.

Примеры применения BENTLY 3500/60 163179-01

BENTLY 3500/60 163179-01 находит широкое применение в системах Bently Nevada 3500 для turbomachinery:
  • Теплоэлектростанция (паровая турбина 600 МВт): В ТЭС BENTLY 3500/60 163179-01 мониторит радиальную вибрацию ротора (диапазон 0–1500 мкм) и осевое положение (0–3 мм) через 4 вихревых датчика BENTLY 330180-50-05. При превышении вибрации 1200 мкм (предупреждающий порог) модуль отправляет сигнал на HMI, операторы проверяют состояние подшипников; при достижении 1500 мкм (аварийный порог) автоматически останавливает турбин, предотвращая разрушение.
  • Нефтегазовая установка (компрессор для сжатия газа): В станции BENTLY 3500/60 163179-01 измеряет скорость ротора (0–18000 об/мин) и радиальное положение (0–2 мм). При нестабильности скорости (отклонение > 5%) модуль записывает данные в хранилище и отправляет предупреждение, инженеры корректируют работу компрессора, предотвращая перегрев.
  • Газовая электростанция (газовая турбина 250 МВт): В ГЭС BENTLY 3500/60 163179-01 работает в триплексном режиме, мониторя вибрацию в трех точках ротора. Данные передаются в систему SCADA за 0,5 мс, при выявлении резонансных пиков (> 800 Гц) операторы останавливают турбину и заменяют изношенные балансировочные элементы, снижая риск аварии на 90%.

Сравнение с конкурентами

BENTLY 3500/60 163179-01 выгодно отличается от аналогичных модулей мониторинга turbomachinery от ведущих конкурентов (Siemens, ABB):
Параметр сравнения BENTLY 3500/60 163179-01 Аналог Siemens (Siemens 7ML5033-1AA00-1A) Аналог ABB (ABB CMSS 100)
Тип обработки данных Триплексная Дуплексная Дуплексная
Максимальный диапазон вибрации 0–2000 мкм (пик-пик) 0–1000 мкм (пик-пик) 0–1500 мкм (пик-пик)
Поддержка стандартов API 670, ISO 10816 ISO 10816 API 670
Точность измерения ≤ ±0,1% FS ≤ ±0,5% FS ≤ ±0,3% FS
Совместимость Система Bently Nevada 3500 Siemens SGT-8000 ABB GT35

Рекомендации по выбору и предостережения

Рекомендации по выбору

  • Проверьте совместимость с системой Bently 3500: Прежде чем приобрести BENTLY 3500/60 163179-01, убедитесь, что он поддерживается вашей версией системы Bently 3500 (≥ v5.0) и типом turbomachinery (турбина, компрессор). Также подтвердите совместимость с используемыми датчиками (например, BENTLY 330180-50-05). Информация о совместимости доступна в документации на [ссылка на BENTLY 3500/60 163179-01] или через техническую поддержку Bently Nevada.
  • Оцените требования к стандартам: Если ваша установка требует соответствия API 670 (например, нефтегазовые объекты), BENTLY 3500/60 163179-01 — оптимальный выбор; для менее строгих условий можно рассмотреть модули с дуплексной обработкой данных.
  • Приобретайте оригинал: Для гарантии триплексной работы и соответствия API 670 покупайте BENTLY 3500/60 163179-01 только у авторизованных дилеров Bently Nevada — подделки имеют низкую точность (> ±1% FS) и не поддерживают триплексную обработку, что может привести к авариям.

Предостережения

  • Не используйте с несовместимыми датчиками: BENTLY 3500/60 163179-01 разработан для вихревых датчиков Bently Nevada — использование с Siemens/ABB датчиками приведет к искажению сигнала и ошибкам измерений.
  • Производите регулярную калибровку: Каждый полугодие калибруйте модуль через Bently 3500 Configuration Software — потеря калибровки может увеличить ошибку до ±0,5% FS, что делает невозможным раннее выявление износа.
  • Следите за температурой работы: Не эксплуатируйте модуль при температуре > +65 °C — перегрев может привести к сбою триплексных цепей и потере данных о состоянии ротора.
  • Регулярно архивируйте данные: Каждый месяц архивируйте логи событий через ПО — архив помогает анализировать тенденции износа turbomachinery и планировать запланированное обслуживание.
