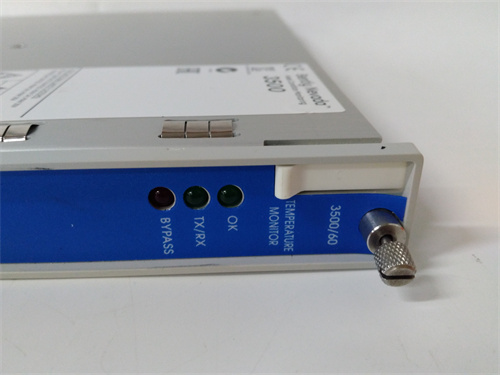

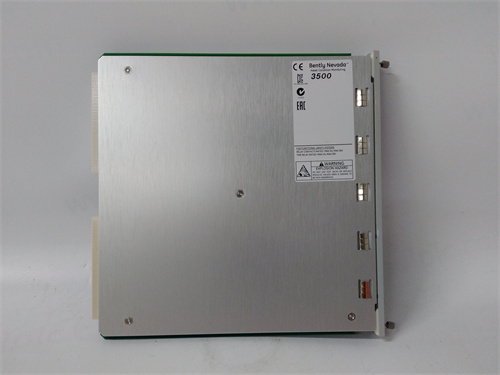

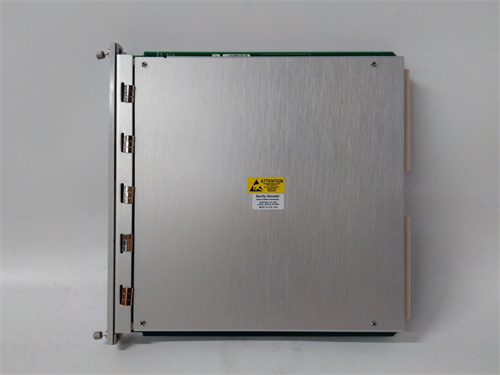

Общие сведения о продукте BENTLY 3500/60
Первым ключевым компонентом в сфере мониторинга состояния ротационного оборудования (турбин, компрессоров, генераторов) является BENTLY 3500/60 — оригинальный модуль мониторинга вибрации и позиции вала бренда Bently Nevada (часть GE), специализирующийся на высокоточных решениях для энергетики, нефтегазовой и тяжелой машиностроения. Ссылка на продукт BENTLY 3500/60 предоставляет доступ к детальной технической документации, включая сертификаты соответствия стандартам API 670 (мониторинг машин) и руководства по интеграции с системой Bently 3500 (мониторингового комплекса) — это критически важно для инженеров при предотвращении аварий ротационного оборудования: контроль вибрации подшипников, смещения вала, температуры и других параметров, где даже малые отклонения могут привести к дорогостоящим ремонтам и остановке производства. Компонент BENTLY 3500/60 разработан для работы в агрессивных условиях (вибрации, перепады температуры, электромагнитные помехи), поэтому он обеспечивает стабильную и надежную передачу данных даже при длительной эксплуатации в турбинных зонах или компрессорных станциях.
Технические параметры BENTLY 3500/60
BENTLY 3500/60 имеет технические характеристики, адаптированные к требованиям точного мониторинга ротационного оборудования:
- Тип модуля: Модуль мониторинга вибрации и позиции вала с 4 независимыми каналами — поддерживает подключение индуктивных датчиков Bently Nevada (например, 330103, 330105) для измерения:
- Вибрации: Положительная/поперечная вибрация (диапазон 0–500 мкм峰 – 峰), ускорение (0–500 м/с²);
- Позиция вала: Смещение вала относительно статической части (0–25 мм), пьедестальная вибрация, относительное положение ротора.
- Параметры измерения и точность:
- Разрешение: 16 бит — обеспечивает 65536 дискретных уровней измерения, гарантируя точность данных с ошибкой не более ±0,1% от полного диапазона (FS) при рабочей температуре 25 °C.
- Температурный дрейф: ≤ ±0,01% FS/°C (диапазон 0 °C до +65 °C) — минимальное изменение точности при колебаниях окружающей температуры, критически важно для измерений в турбинных зонах с перепадами температуры до 50 °C у BENTLY 3500/60.
- Частотный диапазон: 0,1–10 000 Гц — покрывает все типы вибраций ротационного оборудования: от низкочастотных (качания вала) до высокочастотных (резонансные вибрации подшипников).
- Электрические и коммуникационные параметры:
- Питание: Подключается к шине питания системы Bently 3500 (24 В DC ±10%), максимальное энергопотребление — 5 Вт (без учета нагрузки от датчиков).
- Выходные сигналы:
- Аналоговые выходы: 4–20 мА DC (по одному на канал) для передачи измеренных данных в контроллер DCS (например, GE Mark VIe) или системой управления;
- Дискретные выходы: 8 цифровых выходов (24 В DC, ток до 1 А) для активации аварийных сигналов (например, предупреждение при вибрации > 200 мкм, остановка при > 300 мкм).
- Интерфейс с системой: Через шину Bently 3500 (оптическая или электрическая) — поддерживает передачу данных в реальном времени (время обновления ≤ 10 мс) и удаленную конфигурацию через ПО Bently 3500 System Software.
- Защита и эксплуатационные параметры:
- Изоляция каналов: Гальваническая изоляция между каналами и шиной коммуникации — 1000 В AC (на 1 мин) — предотвращает перекрестные электромагнитные помехи от силовых кабелей или электродвигателей.
- Степень защиты: IP20 (для корпуса модуля) — рекомендуется монтаж в шкафах Bently 3500 с защитой IP54 при эксплуатации в пыльных или влажных условиях.
- Температурный диапазон: 0 °C до +65 °C (без конденсации); относительная влажность 5–95% (без конденсации).
- Совместимость: Полностью совместим с датчиками Bently Nevada 3301 系列，системой мониторинга Bently 3500 и контроллерами GE Mark VIe — поддерживает интеграцию с системами безопасности (SIS) по стандарту IEC 61508 SIL 2 для критических агрегатов (например, турбины ТЭС).
Все детальные параметры можно найти по ссылке на BENTLY 3500/60, где представлена полная техническая спецификация продукта.
Преимущества и особенности BENTLY 3500/60
BENTLY 3500/60 выделяется среди аналогичных модулей мониторинга благодаря уникальным преимуществам:
- Высокая точность и надежность в мониторинге вибрации: 16-битное разрешение и низкий температурный дрейф позволяют BENTLY 3500/60 детально фиксировать малые колебания вала (до 0,1 мкм), что критически важно для раннего выявления деградации подшипников или искажений вала — например, при появлении вибрации > 50 мкм модуль сигнализирует операторам, позволяя устранить проблему до остановки оборудования.
- Интеграция с экосистемой Bently 3500: Модуль идеально совместим с системой мониторинга Bently 3500 — BENTLY 3500/60 автоматически синхронизируется с другими модулями комплекса (например, 3500/42 — монитор температуры, 3500/50 — монитор скорости), собирая комплексные данные о состоянии оборудования. Это позволяет инженерам анализировать взаимосвязи между параметрами (например, связь вибрации с температурой подшипника) и принимать обоснованные решения.
- Поддержка стандартов индустрии и безопасности: Соответствие стандартам API 670 (для мониторинга машин) и сертификация SIL 2 делают BENTLY 3500/60 подходящим для критического оборудования энергетики и нефтегаза — например, в турбинах ТЭС модуль активирует аварийное останавливание при превышении критических значений вибрации, предотвращая разрыв вала или разрушение подшипников.
- Простота конфигурации и диагностики: ПО Bently 3500 System Software предоставляет графический интерфейс для настройки пороговых значений (предупреждение/авария), калибровки датчиков и анализа исторических данных — инженеры могут быстро настроить BENTLY 3500/60 под конкретное оборудование (турбина, компрессор) и отслеживать тенденции изменения параметров за месяцы или годы.
Примеры применения BENTLY 3500/60 в различных отраслях
BENTLY 3500/60 широко используется в отраслях с ротационным оборудованием для предотвращения аварий:
- Энергетика: В теплоэлектростанциях BENTLY 3500/60 мониторит вибрацию паровых турбин — 4 канала модуля подключены к индуктивным датчикам 330105, измеряющим поперечную вибрацию подшипников (диапазон 0–300 мкм). При достижении вибрации 200 мкм модуль отправляет сигнал предупреждения в контроллер GE Mark VIe; при превышении 300 мкм — активирует аварийное останавливание турбины, предотвращая дорогостоящие ремонты.
- Нефтегазовая промышленность: В компрессорных станциях для транспортировки газа BENTLY 3500/60 контролирует смещение вала компрессора — датчики измеряют относительное положение ротора (0–10 мм), а модуль передаёт данные в DCS. При смещении > 5 мм (критическое значение) модуль останавливает компрессор, предотвращая контакт ротора с статической частью и разрыв оборудования.
- Тяжелая машиностроение: В заводах по производству морских дизелей BENTLY 3500/60 измеряет пьедестальную вибрацию дизеля (0–500 мкм) — данные помогают операторам регулировать нагрузку дизеля и планировать техническое обслуживание (например, замену подшипников при увеличении вибрации на 10% за месяц).
- Химическая промышленность: В центробежных сепараторах для разделения химических растворов BENTLY 3500/60 мониторит вибрацию ротора (частота 0–5000 Гц) — при появлении резонансных вибраций (например, при скорости 3000 об/мин) модуль снижает скорость сепаратора, предотвращая разрушение корпуса и утечку опасных веществ.
Сравнение BENTLY 3500/60 с конкурентами
Для наглядности преимуществ BENTLY 3500/60 сравним его с аналогичными модулями мониторинга — Module WW (бренд U) и Module XX (бренд V):
| Параметр | BENTLY 3500/60 | Module WW (бренд U) | Module XX (бренд V) |
|---|---|---|---|
| Количество каналов | 4 | 2 | 3 |
| Разрешение | 16 бит | 14 бит | 15 бит |
| Частотный диапазон | 0,1–10 000 Гц | 1–5 000 Гц | 0,5–8 000 Гц |
| Уровень безопасности | IEC 61508 SIL 2 | Без SIL-сертификации | IEC 61508 SIL 1 |
| Совместимость с датчиками | Только Bently 3301 系列 | Универсальная | Только собственный бренд |
| Срок службы | 15–20 лет | 8–10 лет | 10–12 лет |
Как видно из таблицы, BENTLY 3500/60 превосходит конкурентов по количеству каналов, разрешению, частотному диапазону и уровню безопасности — становится предпочтительным выбором для пользователей, работающих с критическим ротационным оборудованием и требующих максимальной надежности мониторинга.
Советы по выбору и предостережения при использовании BENTLY 3500/60
Советы по выбору
- Определите тип оборудования и параметры мониторинга: Используйте BENTLY 3500/60 для мониторинга вибрации и позиции вала турбин, компрессоров или генераторов — для мониторинга только температуры выбирайте модуль Bently 3500/42, а для комплексного контроля комбинируйте BENTLY 3500/60 с другими модулями системы 3500. Проверяйте совместимость с вашими датчиками через ссылку на BENTLY 3500/60.
- Учтите условия эксплуатации: Для зон с сильными вибрациями (турбинные зоны) монтируйте модуль на антивибрационные кронштейны Bently (доступные по ссылке) — это предотвращает искажение измерений, вызванных вибрацией шкафа, и продлевает срок службы BENTLY 3500/60.
- Настройте пороговые значения под оборудование: Используйте ПО Bently 3500 System Software для настройки индивидуальных порогов предупреждения/аварии (например, для турбины — 200/300 мкм, для компрессора — 150/250 мкм) — стандартные значения могут не соответствовать особенностям вашего оборудования, что приведет к ложным сигналам или упущению аварий.
Предостережения
- Не используйте неоригинальные датчики: Подключение датчиков не Bently Nevada к BENTLY 3500/60 может привести к ошибкам измерения (до 10–15%) и нарушению совместимости с системой 3500 — всегда используйте оригинальные датчики 3301 系列 или авторизованные аналоги.
- Проводите регулярную калибровку: Каждые 12 месяцев калибруйте модуль и датчики с использованием эталонного комплекта Bently (например, 3500/92) — это поддерживает точность ±0,1% FS и подтверждает соответствие требованиям API 670.
- Регулярно обновляйте firmware: Скачивайте последнюю версию firmware через официальный портал Bently — обновления исправляют ошибки безопасности, улучшают стабильность работы и добавляют поддержку новых функций (например, анализ тенденций данных), что критически важно для надежности BENTLY 3500/60.
