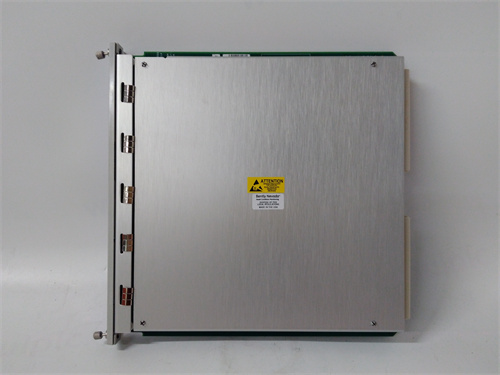

BENTLY 3500/60：Детальный обзор модуля мониторинга вибрации системы Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Модуль мониторинга поперечной вибрации и относительного смещения вала для системы Bently Nevada 3500, поддерживающий работу с индуктивными и пьезоэлектрическими датчиками.
• Параметры мониторинга:
  • Количество каналов: 4 независимых канала (каждой для подключения одного датчика).
  • Измеряемые параметры: Поперечная вибрация (пик-пик, эффективное значение), относительное смещение вала, частотный спектр (0.1–1000 Гц).
  • Диапазон измерения вибрации: 0–500 мкм (пик-пик) для индуктивных датчиков, 0–1000 мкм (пик-пик) для пьезоэлектрических датчиков.
  • Диапазон измерения смещения: 0–4 мм (для индуктивных датчиков).
  • Точность измерения: ±0.1% от полного диапазона.
• Электрические характеристики:
  • Питание: 24 В DC (от блока питания 3500/15), допустимый диапазон ±10%.
  • Питание для датчиков: Выходное напряжение 12 В DC или 24 В DC (на каждый канал, максимальный ток 200 мА/канал).
  • Выходные сигналы: Аналоговые сигналы 4–20 мА (по одному на канал), цифровые сигналы Alarm/Shutdown (репозиторные контакты).
  • Потребляемая мощность: ≤25 Вт (при полной нагрузке 4 каналов).
  • Изоляция: Электрическая изоляция каналов друг от друга и от питания ≥1500 В АЦ (1 мин).
• Функции анализа и защиты:
  • Частотный анализ: Построение спектров вибрации в режиме реального времени (разрешение 0.1 Гц).
  • Пороговые алерты: Два уровня алертов (Warning и Danger) для каждого параметра, настраиваемые через ПО.
  • Защита от перегрузки: Автоматическое ограничение тока на входах датчиков при превышении 250 мА.
  • Фильтрация сигналов: Встроенные цифровые фильтры (пассивные, активные) для подавления помех.
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (сталь) с фиксацией в шкафу системы 3500.
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания, активности каналов, алертов и ошибок (по каждому каналу).
  • Интерфейсы: Разъемы для подключения датчиков (клеммный блок), разъемы для выходных сигналов, порт для связи с контроллером 3500/20 (шину背板).

Преимущества и особенности

• Расширенная функциональность мониторинга: Модуль BENTLY 3500/60 поддерживает как индуктивные, так и пьезоэлектрические датчики, что позволяет гибко подстраиваться к различным типам вращательных механизмов (от мелких насосов до крупных турбин). Частотный анализ в режиме реального времени помогает выявлять ранние признаки износа (например, износ зубьев редуктора или небаланс ротора).
• Интеграция с системой Bently 3500: Идеально работает с центральным контроллером 3500/20, модулями записи данных 3500/22 и программным обеспечением System 1, обеспечивая единое решение для мониторинга и защиты. Данные от BENTLY 3500/60 автоматически синхронизируются с другими компонентами системы, упрощая управление и диагностику.
• Высокая точность и стабильность: Точность измерения ±0.1% и цифровые фильтры гарантируют передачу неискаженных данных, даже в условиях сильных электромагнитных помех (например, на нефтеперерабатывающих заводах или в турбинных помещениях ТЭС).
• Легкость в настройке и эксплуатации: Конфигурация параметров, порогов алертов и фильтрации через ПО Bently Nevada 3500 Configuration Software упрощает наладку. LED-индикаторы по каждому каналу позволяют операторам быстро выявлять проблемы (например, отключение датчика или превышение порога вибрации).
• Надежность и долговечность: Компоненты класса “индустриальный уровень”, металлический корпус и комплекс защитных функций обеспечивают длительную работоспособность BENTLY 3500/60 в тяжелых условиях — срок службы до 15 лет при регулярном техническом обслуживании.

Примеры применения в отраслях

• Энергетика: Турбинные и генераторные установки ТЭС — BENTLY 3500/60 обрабатывает сигналы от индуктивных датчиков вибрации, установленных на роторах турбин и генераторов. Частотный анализ позволяет выявлять небаланс ротора или износ подшипников, а алерты предупреждают операторов о приближении критических состояний, предотвращая остановку энергогенерации.
• Нефтегазовая промышленность: Компрессорные станции и трубопроводные насосы — модуль мониторит поперечную вибрацию и смещение валов компрессоров, работающих в условиях высокого давления. Интеграция с системой управления позволяет автоматически снижать нагрузку при превышении порогов вибрации, защищая оборудование от поломок.
• Химическая промышленность: Реакторные агрегаты с вращательными валами — BENTLY 3500/60 контролирует состояние агитаторов и смесителей, выявляя несоосность валов или износ уплотнений на ранних стадиях. Это предотвращает утечки реактивов и аварийные остановки процессов.
• Авиастроение и космонавтика: Газотурбинные двигатели авиационных и космических аппаратов — модуль обеспечивает высокоточный мониторинг вибрации в условиях экстремальных температур и вибраций, гарантируя безопасность полетов и запусков.

Сравнение с конкурентами

• Совместимость с системой Bently 3500: В отличие от универсальных модулей мониторинга (например, Emerson CSI 9420), BENTLY 3500/60 полностью интегрируется с компонентами системы 3500 (контроллер, модули записи данных), обеспечивая синхронизацию данных и унифицированное управление. Это критично для объектов с существующей инфраструктурой Bently Nevada.
• Точность и функциональность: Точность измерения ±0.1% и встроенный частотный анализ превосходят показатели аналогов (например, SKF CMSS 4000 — точность ±0.5%, отсутствие реального частотного анализа), что делает модуль предпочтительным для высокоточных приложений.
• Масштабируемость: 4 независимых каналов позволяют обслуживать несколько механизмов за счет одного модуля, в отличие от двухканальных аналогов (например, ABB CM 574), что снижает затраты на оборудование и монтаж.
• Диагностика: Возможность частотного анализа и настраиваемых алертов упрощает диагностику причин неисправностей, в отличие от модулей с ограниченными функциями (например, 国产 аналогов), где требуется подключение дополнительного ПО для спектрального анализа.

Советы по выбору и предостережения

• Выбор: Убедитесь, что количество каналов (4) соответствует количеству контролируемых механизмов — для больших установок можно комбинировать несколько модулей BENTLY 3500/60. Проверьте совместимость с используемыми датчиками (индуктивные или пьезоэлектрические) и наличием центрального контроллера 3500/20 для интеграции в систему.
• Монтаж: Монтируйте модуль в шкафу системы 3500 в соответствии с рекомендациями Bently Nevada, обеспечивая достаточное пространство для охлаждения (не менее 15 мм между модулями). При подключении датчиков используйте только экранированные кабели, заземляя экран на обеих концах, чтобы минимизировать электромагнитные помехи.
• Настройка и обслуживание: Используйте только актуальную версию ПО Bently Nevada 3500 Configuration Software для настройки параметров и порогов алертов — устаревшие версии могут не поддерживать все функции модуля. Регулярно калибруйте каналы с использованием эталонных сигналов, а также проверяйте состояние соединений и индикаторы работы.
• Безопасность: При монтаже, настройке или замене модуля полностью отключите питание системы 3500, чтобы избежать электрических ударов. Используйте только оригинальные запчасти и кабели Bently — неоригинальные компоненты могут привести к нестабильной работе модуля и искажению данных, что угрожает безопасности критического оборудования. Ограничьте доступ к настройкам модуля через парольную защиту в ПО System 1.
