Описание

• Производитель: Bently Nevada (GE Vernova)

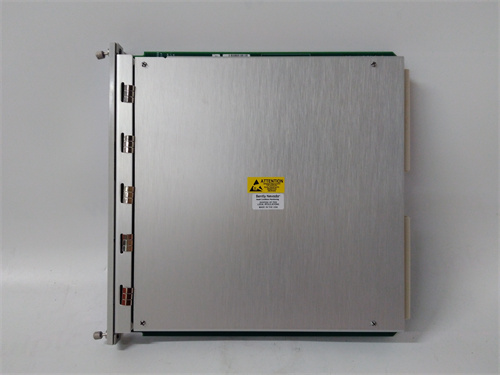

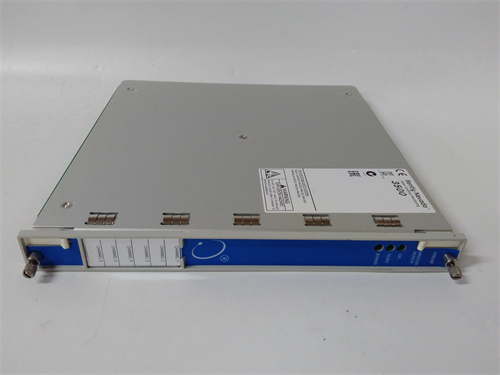

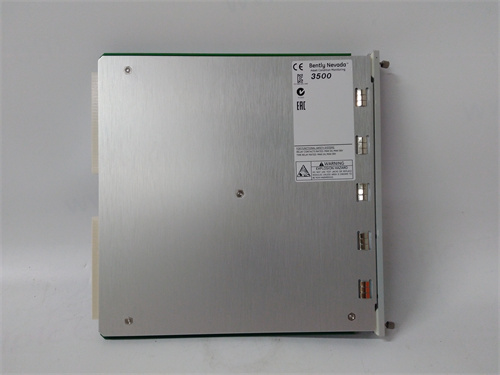

• Модель: BENTLY 3500/61

• Тип: Четырехканальный модуль мониторинга положения вала (радиальное/осевое смещение)

• Поддерживаемые датчики: Индуктивные датчики Bently 3300-2-1, 3500/22 (диапазон зазора 0.25–2.5 мм)

• Диапазон измерений:

• • Радиальное смещение: 0–500 мкм (пик-пик)

• • Осевое перемещение: 0–25 мм (линейное перемещение)

• Точность измерений: ±0.25% от полного диапазона (при температуре 25 °C)

• Частотный диапазон: 0–1 кГц (оптимизирован для статического и низкочастотного движения вала)

• Чувствительность: 8 В/мм (пропорциональность сигнала к смещению вала)

• Выходные сигналы:

• • Аналоговые: 4–20 мА (для каждого канала, пропорционально измеренному смещению)

• • Цифровые: SPDT реле для алерта/аварии (номинал 250 В АС, 5 А), сигналы синхронизации с шиной 3500

• Коммуникационные интерфейсы: Встроенный интерфейс с шиной Bently 3500, опциональный Ethernet (10/100 Mbps) для интеграции с SCADA

• Совместимость: Шасси Bently 3500, модули 3500/46M, 3500/42M, датчики 3300-2-1, ПО Bently System 1, SCADA-системы (GE iFIX, Siemens WinCC)

• Рабочая температура: от -20 °C до 70 °C

• Влагостойкость: до 95% без конденсации

• Защита от пыли и влаги: IP20 (при установке в шасси)

• Питание: 24 В ДС (±10%), потребление: 6 Вт на четыре канала

• Габаритные размеры: Ширина 88 мм, высота 177 мм, глубина 229 мм (стандарт Bently 3500)

• Сертификации: SIL 3 (IEC 61508), CE, UL, CSA, ATEX (опционально для опасных зон)

1. Сертификация SIL 3: Высший класс безопасности позволяет интегрировать BENTLY 3500/61 в критически важные системы, где вероятность ошибки должна быть минимальной (например, в атомных электростанциях или крупных компрессорных станциях).

2. Четырехканальный избыточный дизайн: Каждое измерение положения вала поддерживается двумя независимыми каналами, что гарантирует непрерывную работу даже при сбое двух каналов – критично для 24/7 эксплуатации оборудования без простоев.

3. Многофункциональность: Одновременно измеряет радиальное и осевое смещение вала, заменяя несколько специализированных модулей и экономя пространство в шасси Bently 3500.

4. Высокая точность и стабильность: Точность ±0.25% и чувствительность 8 В/мм позволяют детально отслеживать даже минимальные смещения вала, выявляя ранние признаки износа подшипников, упорных колец или несоосности ротора.

5. Интеграция с комплексом Bently 3500: Совместимость с модулями мониторинга скорости (3500/46M) и вибраций (3500/42M) позволяет синхронизировать данные и выполнять комплексный анализ состояния оборудования через ПО Bently System 1, включая диагностику причин смещения вала.

• Энергетика: В атомных электростанциях модуль BENTLY 3500/61 мониторит радиальное смещение валов турбин и генераторов. При превышении безопасного порога (например, из-за повреждения подшипника) модуль отправляет сигнал на аварийную остановку, предотвращая столкновение ротора с статором. В гидроэлектростанциях он контролирует осевое перемещение валов гидротурбин, предотвращая повреждение упорных подшипников при изменении нагрузки.

• Нефтегазовая промышленность: На нефтеперерабатывающих заводах и газопроводах модуль отслеживает положение валов центробежных компрессоров и насосов. Детальная аналитика через System 1 позволяет выявлять износ упорных колец и планировать замену без остановки всего процесса. В добычных платформах опциональная сертификация ATEX делает BENTLY 3500/61 подходящим для использования в опасных зонах с повышенным риском взрыва.

• Химическая промышленность: В крупных реакторных установках с ротационными агрегатами модуль контролирует радиальное смещение валов смесителей, предотвращая контакт с стенками реактора и утечку агрессивных химикатов.

• Металлургия: В сталелитейных заводах модуль мониторит положение валов вентиляторов высокотемпературных печей и электродных агрегатов, обеспечивая безопасность работы и предотвращая остановки плавильных процессов.

• Аэрокосмическая промышленность: В тестовых стендах авиационных двигателей BENTLY 3500/61 обеспечивает высокоточное измерение положения роторов, гарантируя точность экспериментов и безопасность испытаний при экстремальных нагрузках.

• По сравнению с модулем мониторинга положения вала Emerson CSI 9420, BENTLY 3500/61 имеет сертификацию SIL 3 (против SIL 2 у CSI 9420) и четыре канала (против двух), что делает его более надежным для критических систем. Кроме того, лучшая интеграция с Bently System 1 обеспечивает более детальную диагностику причин смещения вала.

• В отличие от универсальных модулей Siemens S7-1500 с аналоговыми входами, BENTLY 3500/61 специализируется на ротационном оборудовании, имеет оптимизированную алгоритм обработки сигналов и сертификацию SIL 3 – параметры, которые универсальные модули не могут обеспечить на должном уровне.

• По сравнению с модулем Rockwell Automation 1756-IF16H, BENTLY 3500/61 имеет расширенный диапазон измерений осевого смещения (0–25 мм против 0–10 мм) и лучшую защиту от электромагнитных помех, что делает его более подходящим для суровых промышленных условий.

• При выборе BENTLY 3500/61 убедитесь в совместимости с вашими датчиками: оптимально работает с индуктивными датчиками Bently 3300-2-1 и 3500/22 – для других типов датчиков может потребоваться адаптер.

• Оцените требования к безопасности: модуль подходит для систем SIL 3; для менее критических приложений (SIL 2) можно рассмотреть более экономичную модель Bently 3300/61.

• Учтите условия эксплуатации: если система работает в опасных зонах (ATEX), выберите модификацию BENTLY 3500/61 с соответствующей сертификацией; для стандартных условий подходит базовая версия.

• При монтаже модуля в шасси Bently 3500 убедитесь в плотном зафиксировании контактов – ослабленные соединения могут привести к потере сигнала или нестабильной работе каналов, особенно критично для SIL 3 систем.

• Регулярно калибруйте BENTLY 3500/61 совместно с датчиками (не реже 1 раза в год) в соответствии с руководством производителя – точность измерений напрямую влияет на эффективность защиты оборудования.

• Не эксплуатируйте модуль за пределами заявленного диапазона питания (24 В ДС ±10%) – перепады напряжения могут привести к выходу модуля из строя и потере мониторинга критического оборудования.

• Используйте только оригинальные кабели и разъемы Bently – некачественные соединения увеличивают уровень помех и снижают надежность сигнала, что может привести к ложным сигналам аварии или пропуску реальных смещений вала.

• Обновляйте firmware модуля через официальное ПО Bently Nevada – это обеспечивает исправление ошибок, поддержку новых функций и соответствие актуальным стандартам SIL 3.

3500/61
