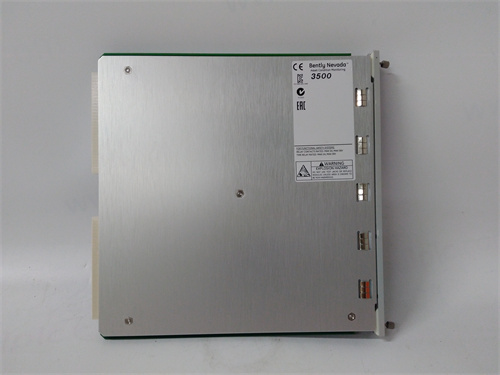

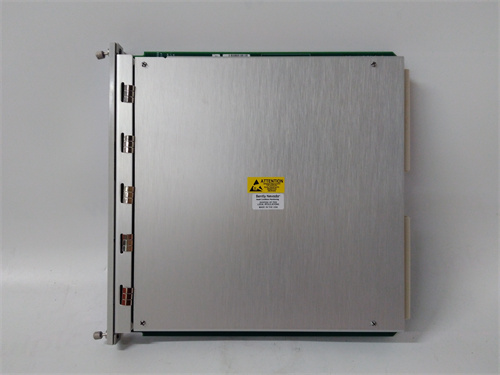

BENTLY 3500/62-03-00 — Модуль защиты вращательных механизмов для системы Bently 3500
BENTLY 3500/62-03-00 — специализированный модуль защиты, разработанный компанией Bently Nevada (часть Siemens) — глобальным лидером в области диагностики и безопасности промышленного оборудования. Специально предназначен для интеграции в систему мониторинга Bently 3500, BENTLY 3500/62-03-00 обеспечивает реал-time контроль критических параметров и автоматическое активирование защитных действий при превышении порогов, становясь неотъемлемым компонентом для энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
BENTLY 3500/62-03-00 — ключевой модуль защиты из линейки Bently 3500, разработанный для предотвращения аварий вращательных механизмов (турбины, компрессоры, электродвигатели). Продукт BENTLY 3500/62-03-00 отличается отказоустойчивой архитектурой с тремя уровнями защиты и полной интеграцией с модулями обработки сигналов системы 3500.
BENTLY 3500/62-03-00 получает данные от модулей мониторинга (например, 3500/40M-01-R0) и сенсоров Bently (3301, 133811) о параметрах: вибрация, смещение вала, зазор, скорость вращения и температура. Модуль поддерживает конфигурацию трех настраиваемых уровней защиты: «Предупреждение» (алерт для оператора), «Требование остановки» (сигнал на плановое отключение) и «Экстренная остановка» (быстрое отключение механизма для предотвращения разрушения).
Особенно ценна функция независимой защиты BENTLY 3500/62-03-00 — модуль работает автономно от коммуникационных и обработочных модулей, гарантируя активацию защитных действий даже при сбое других компонентов системы. Он оснащен 8 независимыми релевыми выходами (конфигурируемые как NO/NC) для управления исполнительными механизмами (прерыватели, клапаны) и 4 аналоговыми входами для подключения дополнительных сенсоров температуры или давления.
Конструкция BENTLY 3500/62-03-00 оптимизирована для промышленных условий: металлический корпус с классом защиты IP20, широкий диапазон рабочих температур (-40 °C до +70 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000-6-2/6-4). Модуль монтируется в шкаф Bently 3500, поддерживает горячую замену (hot swapping) и конфигурируется через ПО Bently 3500 Rack Configuration Software. Встроенная расширенная диагностика отслеживает состояние выходов, связь с другими модулями и собственную исправность, передавая алерты в ПО Bently Nevada System 1.
Технические параметры
- Бренд: Bently Nevada (Siemens)
- Модель: BENTLY 3500/62-03-00
- Тип устройства: Модуль защиты вращательных механизмов для системы Bently 3500
- Основное назначение: Автоматическая защита механизмов от аварий при превышении критических параметров
- Уровни защиты: 3 настраиваемых (Предупреждение, Требование остановки, Экстренная остановка)
- Входные интерфейсы: 4 аналоговых входа (4–20 мА), связь с модулями Bently 3500 через внутреннюю шину
- Выходные сигналы: 8 релевыми выходами (NO/NC, максимальный ток 5 А на выход)
- Поддерживаемые параметры: Вибрация, смещение вала, зазор, скорость вращения, температура
- Время реакции: ≤10 мс (на активацию экстренной остановки)
- Питание: 24 ВДС (от модуля питания Bently 3500/15), потребление ≤16 Вт
- Рабочая температура: -40 °C до +70 °C
- Хранилище температура: -55 °C до +85 °C
- Класс защиты: IP20
- Корпус: Металлический (сталь 304)
- Тип монтажа: Модульное монтирование в шкаф Bently 3500
- Размеры (Д×Ш×В): 160 мм × 100 мм × 220 мм
- Вес: Примерно 1.2 кг
- Совместимость: Система мониторинга Bently 3500, модули 3500/40M-01-R0/3500/22, сенсоры Bently, ПО Bently Nevada System 1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Независимая защита: Работа без зависимости от других модулей, гарантия защиты при сбое системы.
- Гибкая конфигурация: Три уровня защиты с настраиваемыми пороговыми значениями.
- Быстрая реакция: Время ответа ≤10 мс для предотвращения разрушения оборудования.
- Многофункциональные выходы: 8 релевыми выходов для управления различными исполнительными механизмами.
- Легкая интеграция: Полная совместимость с системой Bently 3500 и специализированным ПО.
- Горячая замена: Замена модуля без остановки системы мониторинга.
- Расширенная диагностика: Контроль состояния выходов, связи и собственной исправности.
Области применения и примеры использования
- Энергетика: На атомной электростанции BENTLY 3500/62-03-00 защищал турбину. Модуль получил сигнал о превышении вибраций на 40% выше нормы от модуля 3500/40M-01-R0, активировал «Предупреждение», а при дальнейшем росте параметров — автоматически отключил турбину, предотвращая разрушение ротора.
- Нефтегазовая промышленность: На газоперекачивающем комплексе BENTLY 3500/62-03-00 использовался для защиты компрессоров. При обнаружении критического смещения вала (выше 500 мкм) модуль мгновенно активировал экстренную остановку и закрыл регулирующий клапан, предотвращая утечку газа и аварийное остановку трубопровода.
- Металлургическая промышленность: В сталелитейном заводе BENTLY 3500/62-03-00 защищал рольганги на линии прокатки. Модуль отслеживал температуру подшипников через аналоговые входы, сигнализируя о превышении порога (90 °C) и останавливая рольганг при достижении 110 °C, снизив износ оборудования.
- Судостроение: На морском судне BENTLY 3500/62-03-00 защищалmarinedвигатель. При падении скорости вращения ниже критического уровня модуль активировал алерт для команды и подготовил механизм к безопасной остановке в открытом море, обеспечивая безопасность плавания.
Сравнение с конкурентами
| Параметр | BENTLY 3500/62-03-00 | Конкурентный продукт (Модуль защиты вращательных механизмов) | Преимущество Bently |
|---|---|---|---|
| Уровни защиты | 3 настраиваемых | 2 фиксированных | Гибкость в адаптации под разные механизмы |
| Время реакции | ≤10 мс | ≤50 мс | Быстрая реакция для предотвращения аварий |
| Независимая работа | Да | Нет (зависим от обработчика) | Гарантия защиты при сбое других компонентов |
| Количество выходов | 8 релевых | 4 релевых | Поддержка больше исполнительных механизмов |
| Диагностика | Полная (выходы, связь, самодиагностика) | Ограниченная (только выходы) | Раннее выявление неисправностей |
| Горячая замена | Да | Нет | Минимизация простоя при обслуживании |
| Совместимость | Система Bently 3500 + ПО System 1 | Только общие DCS | Легкая интеграция в специализированные системы |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте BENTLY 3500/62-03-00, если вам нужен модуль для: 1) Защиты критических вращательных механизмов (турбины, компрессоры, двигатели); 2) Интеграции в систему мониторинга Bently 3500; 3) Требований к независимой защите и быстрой реакции; 4) Работы в экстремальных промышленных условиях. При выборе учитывайте количество требуемых защитных выходов (8) и тип мониторяемых параметров.
Меры предосторожности
- При установке BENTLY 3500/62-03-00 используйте только оригинальные кабели и разъемы Bently Nevada. Обеспечьте надежную заземлку шкафа Bently 3500 для снижения влияния электромагнитных помех.
- Перед запуском калибруйте модуль и настройте пороговые значения через ПО Bently 3500 Rack Configuration Software, строго следуя техническим требованиям к мониторируемому механизму.
- Периодически проверяйте работоспособность релевых выходов — тестируйте активацию каждого уровня защиты без остановки основного оборудования.
- Не превышайте максимальный ток на релевых выходах (5 А) — перегрузка может привести к повреждению модуля и неработоспособности защиты.
- Регулярно обновляйте прошивку модуля через официальные каналы Bentley Nevada, чтобы исправить уязвимости и улучшить функциональность.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние разъемов и кабелей, очищайте шкаф от пыли, проверяйте индикаторы состояния выходов.
- Тестирование: Каждые 6 месяцев тестируйте функциональность всех уровней защиты и релевых выходов с использованием тестовых сигналов.
- Конфигурация: Сохраняйте резервные копии конфигурации модуля (пороговые значения, тип выходов) для быстрого восстановления в случае замены.
- Диагностика: Используйте ПО Bently Nevada System 1 для анализа данных диагностики BENTLY 3500/62-03-00, регулярно проверяйте логи ошибок и состояние связи.
- Запасные части: Для критических систем рекомендуется хранить запасной модуль BENTLY 3500/62-03-00, чтобы минимизировать время простоя при поломке основного устройства.
BENTLY 3500/62-03-00 — надежный и отказоустойчивый модуль защиты, который становится ядром системы безопасности для вращательных механизмов в составе Bently 3500. Благодаря своей независимости, быстрой реакции и гибкой конфигурации, он помогает предотвращать дорогостоящие аварии, продлевать срок службы оборудования и обеспечивать безопасность промышленных процессов.
