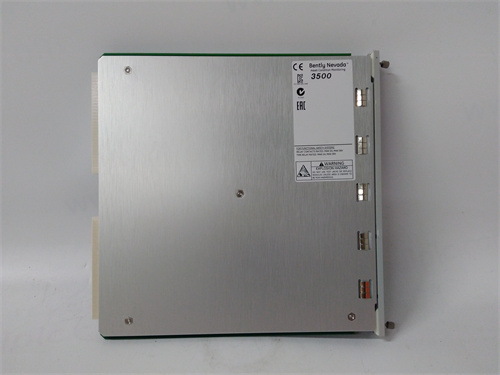

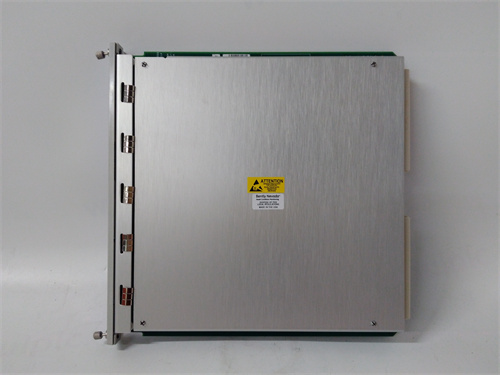

BENTLY 3500/62：Детальный обзор модуля мониторинга осевой вибрации системы Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Модуль мониторинга осевой вибрации и абсолютной позиции вала для системы Bently Nevada 3500, поддерживающий индуктивные, пьезоэлектрические и差动ные трансформаторы (LVDT) датчики.
• Параметры мониторинга:
  • Количество каналов: 2 независимых канала (оптимизировано для измерения по обеим сторонам вала).
  • Измеряемые параметры: Осевая вибрация (пик-пик, эффективное значение), абсолютная позиция вала (например, уплотнительный зазор), осевая скорость.
  • Диапазон измерения осевой вибрации: 0–250 мкм (пик-пик) для индуктивных датчиков, 0–500 мкм (пик-пик) для пьезоэлектрических датчиков.
  • Диапазон измерения позиции вала: 0–10 мм (для LVDT и индуктивных датчиков).
  • Точность измерения: ±0.05% от полного диапазона (для позиции), ±0.1% от полного диапазона (для вибрации).
• Электрические характеристики:
  • Питание: 24 В DC (от блока питания 3500/15), допустимый диапазон ±10%.
  • Питание для датчиков: Выходное напряжение 12 В DC или 24 В DC (на каждый канал, максимальный ток 300 мА/канал).
  • Выходные сигналы: Аналоговые сигналы 4–20 мА (по одному на канал), цифровые сигналы Alarm/Shutdown (репозиторные контакты, 2 на канал).
  • Потребляемая мощность: ≤20 Вт (при полной нагрузке 2 каналов).
  • Изоляция: Электрическая изоляция каналов друг от друга и от питания ≥2000 В АЦ (1 мин).
• Функции анализа и защиты:
  • Частотный анализ: Построение спектров осевой вибрации (диапазон 0.1–500 Гц).
  • Пороговые алерты: Три уровня алертов (Warning, Danger, Shutdown) для каждой параметры, настраиваемые через ПО.
  • Защита от столкновения: Встроенная логика для предотвращения контакта ротора с статором (при превышении критической позиции вала).
  • Фильтрация сигналов: Цифровые фильтры низких и высоких частот для подавления помех.
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +75 °C (рабочий), -55 °C — +90 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 8 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (алюминий с анодированным покрытием) с фиксацией в шкафу системы 3500.
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания, активности каналов, алертов и ошибок (по каждому каналу).
  • Интерфейсы: Разъемы для подключения датчиков (клеммный блок), разъемы для выходных сигналов, порт для связи с контроллером 3500/20 (шину背板).

Преимущества и особенности

• Специализация на осеевых параметрах: Модуль BENTLY 3500/62 оптимизирован для измерения осевой вибрации и позиции вала — параметров, которые часто игнорируются универсальными модулями, но являются критическими для предотвращения катастрофических поломок в крупных агрегатах (например, турбинах с высоким скоростью вращения).
• Гибкость в выборе датчиков: Поддержка индуктивных, пьезоэлектрических датчиков и LVDT позволяет адаптировать BENTLY 3500/62 к различным типам оборудования — от газовых турбин до гидрогенераторов, где требуются разные технологии измерения.
• Интеграция с системой Bently 3500: Идеально работает с центральным контроллером 3500/20, модулями мониторинга поперечной вибрации 3500/60 и программным обеспечением System 1. Данные автоматически синхронизируются, образуя полную картину состояния вращательного механизма.
• Высокая точность и надежность защиты: Точность измерения позиции вала ±0.05% гарантирует своевременное срабатывание защитных сигналов Shutdown, предотвращая столкновения ротора с статором. Металлический корпус и высокая изоляция обеспечивают стабильность работы в электромагнитно насыщенных средах.
• Легкость в диагностике: Частотный анализ осевой вибрации помогает выявлять специфические неисправности (например, износ подшипников скольжения или проблемы с уплотнителями), а LED-индикаторы и интеграция с System 1 упрощают локализацию проблем.

Примеры применения в отраслях

• Энергетика: Атомные и тепловые электростанции — BENTLY 3500/62 мониторит осевое движение роторов турбин и генераторов. При приближении вала к критической позиции (например, из-за износа подшипников) модуль выдает сигнал Shutdown, предотвращая столкновение ротора с статором и дорогостоящий ремонт.
• Нефтегазовая промышленность: Газотурбинные компрессоры — модуль измеряет осевой зазор уплотнителей и осевая вибрация компрессора, работающего в условиях высокого давления и температуры. Данные помогают операторам регулировать нагрузку, предотвращая утечки газа и повреждение уплотнений.
• Авиастроение: Газотурбинные двигатели самолетов — BENTLY 3500/62 обеспечивает мониторинг осевой позиции и вибрации роторов в условиях экстремальных перепадов температур и вибраций during полета. Высокая точность измерений гарантирует безопасность полетов.
• Металлургия: Электростанции переменного тока (ЭПТ) — модуль контролирует осевое движение электродов и валов электроплавильных печей, предотвращая контакт электродов с расплавом и аварийное разрушение оборудования.

Сравнение с конкурентами

• Специализация на осеевых параметрах: В отличие от универсальных модулей (например, Emerson CSI 9440), BENTLY 3500/62 оптимизирован для измерения осевой вибрации и позиции, предлагая более высокую точность и специфические функции защиты (например, предотвращение столкновения), которые отсутствуют у аналогов.
• Интеграция с системой 3500: Полная совместимость с компонентами Bently 3500 (контроллер, модули, ПО) исключает необходимость в дополнительном программном обеспечении или адаптерах, в отличие от SKF CMSS 5000, который требует сложной настройки для работы с системами сторонних производителей.
• Точность и надежность: Точность измерения позиции ±0.05% превосходит показатели аналогов (например, ABB CM 576 — ±0.1%), что критично для агрегатов с минимальными допусками к осеевому движению (например, турбины в АЭС).
• Функции защиты: Встроенная логика предотвращения столкновения ротора с статором является уникальной для BENTLY 3500/62 — большинство аналогов ограничиваются только выдачей алертов, без автоматической логики защиты.

Советы по выбору и предостережения

• Выбор: Убедитесь, что количество каналов (2) соответствует требованиям вашего оборудования (например, для турбины с двумя опорами требуется мониторинг по обеим сторонам вала). Проверьте совместимость с используемыми датчиками (индуктивные, LVDT) и наличием центрального контроллера 3500/20 для интеграции.
• Монтаж: Монтируйте модуль в шкафу системы 3500 вблизи контроллера 3500/20, чтобы минимизировать длину кабелей и потери сигнала. При подключении датчиков используйте экранированные кабели с двойной изоляцией, заземляя экран на обеих концах, чтобы защитить слабые сигналы от электромагнитных помех.
• Настройка и обслуживание: Используйте ПО Bently Nevada 3500 Configuration Software для настройки порогов алертов и параметров фильтрации — рекомендуется устанавливать порог Shutdown с учетом технических характеристик вашего оборудования (допустимый осеевой зазор). Регулярно калибруйте каналы с использованием эталонных датчиков и проверяйте состояние репозиторных контактов.
• Безопасность: При монтаже, настройке или замене модуля полностью отключите питание системы 3500 и соответствующий агрегат, чтобы избежать электрических ударов и случайного срабатывания защитных сигналов. Используйте только оригинальные запчасти и кабели Bently — неоригинальные компоненты могут привести к искажению данных и нестабильной работе защиты, угрожая безопасности критического оборудования. Ограничьте доступ к настройкам через парольную защиту в ПО System 1.
