Описание

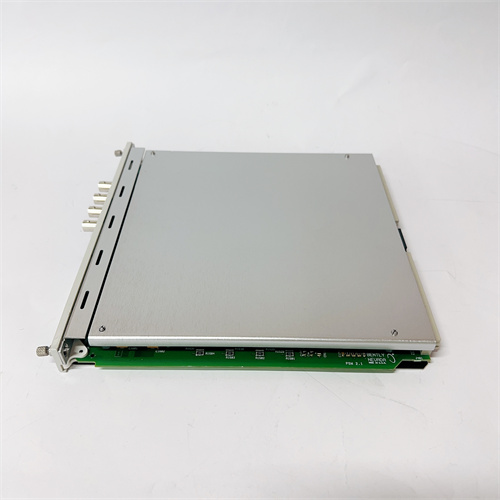

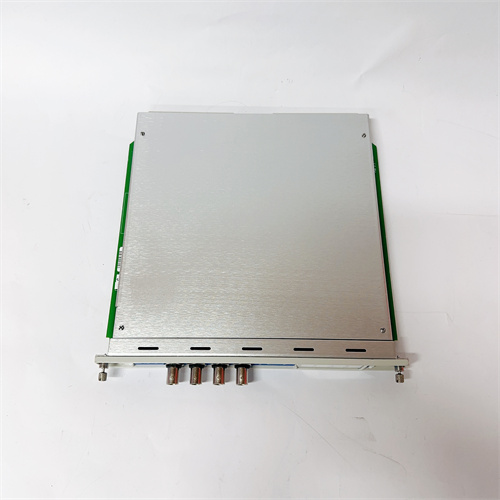

BENTLY 3500/64M – модуль мониторинга вибраций и положения вала для системы Bently Nevada 3500
[Ссылка на продукт BENTLY 3500/64M](здесь будет предоставленный адрес ссылки) является универсальным высокопроизводительным компонентом системы мониторинга и защиты ротационного оборудования Bently Nevada (GE Vernova), сочетающим функции мониторинга вибраций и положения вала в одном модуле. BENTLY 3500/64M объединяет высокую точность, многофункциональность и сертификацию SIL 3, что делает его идеальным выбором для защиты критических агрегатов (турбин, компрессоров, генераторов), где комплексный контроль состояния ротора гарантирует безопасность и бесперебойную эксплуатацию.
Описание продукта
BENTLY 3500/64M представляет собой четырехканальный модуль, способный одновременно обрабатывать сигналы от датчиков вибраций и положения вала, что позволяет оптимизировать пространство в шасси Bently 3500 и снизить затраты на оборудование. Данный модуль принимает сигналы от индуктивных датчиков (например, BENTLY 3300-2-1) и преобразует их в цифровые данные: измеряет радиальные/осеевые вибрации, радиальное и осевое смещение вала, а также генерирует сигналы алерта или аварийной остановки при превышении установленных порогов. [Ссылка на BENTLY 3500/64M](здесь будет предоставленный адрес ссылки) подтверждает его соответствие стандартам SIL 3 (IEC 61508) и требованиям к работе в суровых промышленных условиях (высокие температуры, вибрации, электромагнитные помехи). BENTLY 3500/64M имеет избыточный дизайн каналов, гарантирующий непрерывный мониторинг даже при сбое одного канала, а совместимость с программным обеспечением Bently Nevada System 1 позволяет выполнять детальный спектральный анализ, строить тренды и диагностировать причины нестабильностей (например, износ подшипников или несоосность вала). Особенно ценна его универсальность: каждый канал можно конфигурировать либо под мониторинг вибраций, либо под измерение положения вала, адаптируя модуль под конкретные требования оборудования.
Параметры продукта
- Производитель: Bently Nevada (GE Vernova)
- Модель: BENTLY 3500/64M
- Тип: Четырехканальный универсальный модуль (мониторинг вибраций + положения вала, избыточный дизайн)
- Поддерживаемые датчики: Индуктивные (BENTLY 3300-2-1, 3500/22), магнитные, пьезоэлектрические (с опциональным усилителем)
- Параметры мониторинга вибраций:
- Диапазон: 0–254 мкм (пик-пик) или 0–50 мм/с (RMS)
- Частотный диапазон: 10 Гц – 10 кГц
- Точность: ±0.5% от полного диапазона
- Параметры мониторинга положения вала:
- Радиальное смещение: 0–500 мкм (пик-пик)
- Осевое перемещение: 0–25 мм
- Чувствительность: 8 В/мм
- Конфигурация каналов: Каждый канал独立но настраивается (вибрации или положение)
- Выходные сигналы:
- Аналоговые: 4–20 мА (на каждый канал)
- Цифровые: SPDT реле (алерт/авария, 250 В АС, 5 А), сигналы синхронизации
- Коммуникационные интерфейсы: Встроенная шина Bently 3500, опциональный Ethernet (10/100 Mbps)
- Совместимость: Шасси Bently 3500, модули 3500/46M, ПО Bently System 1, SCADA-системы (GE iFIX, Siemens WinCC)
- Рабочая температура: от -20 °C до 70 °C
- Влагостойкость: до 95% без конденсации
- Питание: 24 В ДС (±10%), потребление: 8 Вт на четыре канала
- Габаритные размеры: Ширина 88 мм, высота 177 мм, глубина 229 мм (стандарт Bently 3500)
- Сертификации: SIL 3 (IEC 61508), CE, UL, CSA, ATEX (опционально)
Преимущества и особенности
BENTLY 3500/64M обладает уникальными преимуществами, отличающими его от специализированных модулей:
- Универсальность конфигурации: Возможность настройки каждого канала под вибрации или положение вала позволяет использовать BENTLY 3500/64M для различных типов оборудования, заменяя 2–3 специализированных модуля и экономя пространство в шасси.
- Сертификация SIL 3: Высший класс безопасности гарантирует надежность в критических системах, где ошибка мониторинга может привести к катастрофическим последствиям (например, в атомных электростанциях).
- Избыточный дизайн: Независимая работа каналов обеспечивает непрерывную работу системы даже при сбое одного канала, критично для 24/7 эксплуатации без простоев.
- Комплексный анализ данных: Совместимость с Bently System 1 позволяет синхронизировать данные о вибрациях и положении вала, выполнять спектральный анализ и диагностировать причины дефектов на ранней стадии.
- Экономичность: Объединение двух функций в одном модуле снижает затраты на покупку, монтаж и обслуживание оборудования, особенно актуально для модернизации существующих систем.
Примеры применения в отраслях
BENTLY 3500/64M широко используется в отраслях с критическим ротационным оборудованием:
- Энергетика: В тепловых электростанциях модуль BENTLY 3500/64M мониторит вибрации в подшипниках турбин и радиальное смещение валов генераторов. Два канала настроены под вибрации, два – под положение, что обеспечивает комплексный контроль. При превышении порогов модуль отправляет сигнал на остановку, предотвращая разрушение агрегатов.
- Нефтегазовая промышленность: На газопроводах модуль контролирует центробежные компрессоры: два канала измеряют вибрации ротора, два – осевое перемещение упорных подшипников. Опциональная сертификация ATEX позволяет использовать BENTLY 3500/64M в опасных зонах добычных платформ.
- Химическая промышленность: В реакторных установках модуль мониторит смесительные агрегаты: каналы настраиваются под вибрации (контроль износа подшипников) и радиальное смещение (предотвращение контакта ротора с статором), передавая данные в SCADA для реального времени мониторинга.
- Металлургия: В сталелитейных заводах модуль контролирует вентиляторы высокотемпературных печей: два канала измеряют вибрации, два – осевое перемещение, предотвращая перегрузку и выход из строя оборудования в суровых условиях.
- Аэрокосмическая промышленность: В тестовых стендах ракетных двигателей BENTLY 3500/64M обеспечивает высокоточный контроль вибраций и положения роторов, синхронизируя данные с системами сбора экспериментальных данных.
Сравнение с конкурентами
BENTLY 3500/64M выгодно отличается от аналогов благодаря универсальности и сертификации SIL 3:
- По сравнению с отдельными модулями Emerson CSI 9420 (вибрации) и CSI 9410 (положение), BENTLY 3500/64M объединяет обе функции в одном модуле, экономя пространство и снижая затраты, а также имеет сертификацию SIL 3 (против SIL 2 у Emerson).
- В отличие от универсальных модулей Siemens S7-1500, BENTLY 3500/64M специализируется на ротационном оборудовании, имеет оптимизированные алгоритмы обработки сигналов и лучшую интеграцию с системами мониторинга Bently.
- По сравнению с модулем Rockwell Automation 1756-IF16H, BENTLY 3500/64M предлагает избыточный дизайн и сертификацию SIL 3, что делает его более надежным для критических систем.
Советы по выбору и предостережения
Советы по выбору
- При выборе BENTLY 3500/64M оцените требуемые функции: модуль идеально подходит для систем, где нужно одновременно контролировать вибрации и положение вала, экономя пространство в шасси.
- Учтите тип датчиков: оптимально работает с индуктивными датчиками Bently – для пьезоэлектрических датчиков требуется дополнительный усилитель.
- Для эксплуатации в опасных зонах выберите модификацию с сертификацией ATEX; для стандартных условий подходит базовая версия BENTLY 3500/64M.
Предостережения
- При конфигурации каналов строго следуйте руководству: неправильная настройка может привести к искажению данных или ложным сигналам аварии.
- Регулярно калибруйте модуль и датчики (не реже 1 раза в год) – точность измерений напрямую влияет на эффективность защиты оборудования.
- Не эксплуатируйте BENTLY 3500/64M за пределами заявленного диапазона температур и питания – это снижает срок службы и надежность.
- Используйте только оригинальные кабели и разъемы Bently: некачественные соединения увеличивают помех и снижают стабильность сигнала.
