Описание
Описание продукта

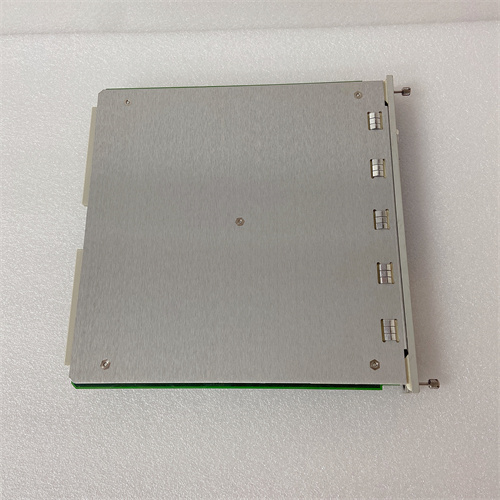

BENTLY 3500/65-01-00 — это модуль интерфейса для подключения внешних систем безопасности к системе мониторинга Bently 3500, разработанный компанией Bently Nevada (часть GE Digital) для критических промышленных агрегатов: турбин, компрессоров, электрогенераторов и высокоскоростных двигателей. Он выполняет ключевую функцию — передачу критических сигналов аварии (например, превышение вибрации, смещение ротора) от модулей мониторинга Bently 3500 к системам безопасности SIL 2 (Safety Integrity Level 2), обеспечивая согласованное аварийное останавливание агрегатов и предотвращение катастрофических отказов. Как специализированный компонент системы Bently 3500, BENTLY 3500/65-01-00 отличается высокой надежностью, поддержкой протоколов безопасности и интеграцией с основными модулями серии 3500 (например, 3500/42 — мониторинг вибрации, 3500/53 — мониторинг позиции). Отличая się от стандартных интерфейсных модулей, BENTLY 3500/65-01-00 прошел сертификацию на соответствие требованиям SIL 2, что делает его подходящим для объектов с высокими требованиями к безопасности (например, нефтегазовые площадки, химические цеха). Благодаря совместимости с системами безопасности различных производителей (Siemens, ABB) и простоте настройки, BENTLY 3500/65-01-00 становится надежным звеном в цепочке защиты оборудования, обеспечивая соответствие международным стандартам безопасности (IEC 61508).
Параметры продукта
- Тип устройства: Модуль интерфейса для подключения систем безопасности к системе мониторинга Bently 3500.
- Основная функция: Передача сигналов аварии между модулями Bently 3500 и внешними системами безопасности SIL 2.
- Поддерживаемые сигналы:
- Входные сигналы: От модулей Bently 3500 (3500/42, 3500/53) — сигналы тревоги Alarm/Danger (дискретные, 24 В DC);
- Выходные сигналы: Для систем безопасности — контактные выходы (NO/NC) и цифровые сигналы по протоколу Modbus TCP Safety.
- Класс безопасности:
- Сертификация: SIL 2 в соответствии с стандартом IEC 61508;
- Среднечасовая частота отказов (MTBF): ≥1 000 000 часов (для критических компонентов).
- Электрические характеристики:
- Питание: 24 В DC (от модуля питания Bently 3500/32);
- Потребление энергии: ≤5 ВА;
- Защита: От короткого замыкания на выходах, от перепарирования полярности питания.
- Механические характеристики:
- Размеры: 160 мм (высота) × 100 мм (ширина) × 200 мм (глубина);
- Материал корпуса: Алюминий с антикоррозионным покрытием;
- Монтаж: В шасси Bently 3500 (стандартные слоты для модулей серии 3500).
- Рабочие условия:
- Температура: 0 °C до +60 °C;
- Влажность: 5%–95% (без конденсации);
- Устойчивость к вибрации: ≤5 g (10–500 Гц);
- Класс защиты: IP20 (для внутреннего монтажа в шкафы).
- Совместимость:
- С модулями Bently 3500: 3500/42, 3500/53, 3500/32;
- С системами безопасности: Siemens S7-1500F, ABB AC 800F, Rockwell GuardLogix;
- ПО: Совместимо с Bently System 1 (для настройки и диагностики).
- Сертификации: IEC 61508 (SIL 2), UL 508S, CSA C22.2 No.14, ATEX Zone 2.
Преимущества и особенности
- Сертификация SIL 2: Подходит для объектов с высокими требованиями к безопасности (нефтегаз, химическая промышленность), BENTLY 3500/65-01-00 гарантирует надежную передачу сигналов аварии и соответствие международным стандартам IEC 61508.
- Совместимость с разными системами безопасности: Поддержка протокола Modbus TCP Safety и контактных выходов позволяет интегрировать модуль с системами разных производителей (Siemens, ABB), без необходимости кастомных адаптеров.
- Высокая надежность: MTBF ≥1 000 000 часов для критических компонентов снижает риск отказа модуля в условиях непрерывной эксплуатации (например, круглосуточная работа ТЭЦ).
- Интеграция с системой Bently 3500: Автоматическое распознавание модулей 3500/42, 3500/53 через внутреннюю шину упрощает настройку — достаточно выбрать тип сигнала в ПО Bently System 1, чтобы начать передачу данных.
- Защита в опасных зонах: Сертификация ATEX Zone 2 позволяет использовать BENTLY 3500/65-01-00 на нефтегазовых площадках и в химических цехах без дополнительных защитных корпусов.
Случаи применения в отраслях
- Нефтегаз: На компрессорных станциях для транспортировки газа BENTLY 3500/65-01-00 получает сигналы превышения вибрации от модуля 3500/42. При достижении критического порога (150 мкм) модуль передаёт сигнал через Modbus TCP Safety в систему безопасности Siemens S7-1500F, которая автоматически останавливает компрессор, предотвращая разрыв трубопровода и выброс газа.
- Энергетика: В ТЭЦ с паровыми турбинами BENTLY 3500/65-01-00 передает сигналы смещения ротора (от модуля 3500/53) в систему безопасности ABB AC 800F. При смещении >4 мм (критический зазор) система активирует аварийное останавливание турбины, предотвращая столкновение ротора с статором и серьезные повреждения.
- Химическая промышленность: В реакторных установках для синтеза химических продуктов BENTLY 3500/65-01-00 работает в зоне ATEX Zone 2. Он передает сигналы превышения температуры подшипников (от модуля 3500/16) в систему безопасности Rockwell GuardLogix, которая останавливает агитатор реактора и закрывает входные клапаны с реагентами, предотвращая реакцию неконтролируемого тепловыделения.
- Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 3500/65-01-00 интегрируется в испытательные стенды. При превышении вибрации двигателя (от модуля 3500/42) модуль отправляет сигнал в систему безопасности, останавливающую стенд и защищающую операторов и оборудование от повреждений.
Сравнение с конкурентами
| Параметр | BENTLY 3500/65-01-00 | Конкурентный модуль (Emerson 1420-SAFE) | Конкурентный модуль (Siemens SM 1231 F) |
|---|---|---|---|
| Класс безопасности | SIL 2 (IEC 61508) | SIL 1 | SIL 2 |
| Поддерживаемые протоколы | Modbus TCP Safety, контактные | Контактные только | PROFINET Safety |
| Совместимость с Bently 3500 | Полная | Ограниченная | Нет |
| Сертификация ATEX | Да (Zone 2) | Нет | Нет |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем Bently 3500 с требованиями к безопасности SIL 2 (нефтегаз, химия) — приоритетно выбирайте BENTLY 3500/65-01-00, так как он полностью интегрируется с модулями 3500 и соответствует стандарту IEC 61508.
- Если требуется подключение к системам безопасности разных производителей — модуль подходит лучше, чем конкуренты, за поддержку Modbus TCP Safety и контактных выходов.
- В опасных зонах ATEX Zone 2 — выбирайте за сертификацию, исключая необходимость дополнительных защитных решений и снижая монтажные затраты.
Меры предосторожности
- При настройке сигналов аварии убедитесь, что пороги в BENTLY 3500/65-01-00 совпадают с параметрами системы безопасности — несогласованные пороги могут привести к ложным аварийным остановкам или пропуску критических сигналов.
- Регулярно проверяйте состояние контактных выходов (1 раз в квартал) — окисление контактов снижает надежность передачи сигналов и может привести к задержке аварийного останавливания.
- Обновляйте firmware модуля только через официальный портал GE Digital — неофициальные обновления могут нарушить сертификацию SIL 2 и снизить безопасность.
- Устанавливайте модуль на расстоянии ≥1 м от высоковольтных кабелей и трансформаторов — электромагнитные помехи могут искажать цифровые сигналы Safety.
- Используйте только оригинальные кабели Bently для подключения к системам безопасности — неоригинальные кабели с низким уровнем экранирования увеличивают риск помех и потери сигнала.
