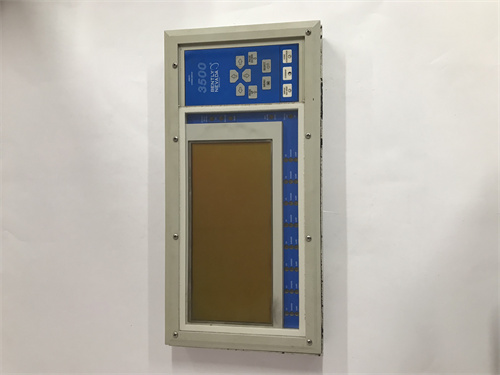

BENTLY 3500/90：Детальный обзор интерфейсного модуля системы мониторинга Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Интерфейсный модуль для системы Bently Nevada 3500, обеспечивающий коммуникацию между модулями мониторинга и внешними системами DCS/PLC/SCADA.
• Коммуникационные параметры:
  • Поддерживаемые протоколы: Modbus RTU, Modbus TCP/IP, Ethernet/IP, PROFINET IO, OPC UA (опционально — HART, FOUNDATION Fieldbus).
  • Количество интерфейсов: 2 независих Ethernet-порта (10/100/1000 Мбит/с) для TCP/IP протоколов, 1 RS-485 порт для Modbus RTU.
  • Скорость передачи данных: До 1 Гбит/с (для Ethernet-портов), до 115200 бод (для RS-485).
  • Количество поддерживаемых тегов данных: До 2000 тегов (статусы, измерения, алерты) — для передачи полного комплекса параметров системы 3500.
  • Латентность передачи: ≤10 мс (для критических данных, например, сигналы Shutdown).
• Электрические характеристики:
  • Питание: 24 В DC (от блока питания 3500/15), допустимый диапазон ±10%.
  • Потребляемая мощность: ≤12 Вт (при работе с двумя Ethernet-интерфейсами).
  • Изоляция: Электрическая изоляция коммуникационных интерфейсов от питания ≥1500 В АЦ (1 мин).
  • Защита от помех: EMI/RFI фильтры на всех интерфейсах, защита RS-485 от перегрузки тока.
• Функции обработки данных:
  • Агрегация данных: Сбор и структурирование данных от модулей 3500/60, 3500/62, 3500/72M в единый пакет для передачи.
  • Локальное хранилище: Буферное хранилище данных (до 10 000 записей) при разрыве связи с внешней системой — предотвращение потери критической информации.
  • Фильтрация данных: Настраиваемая фильтрация нерелевантных данных (например, постоянные статусы) для оптимизации скорости передачи.
  • Уведомления: Передача алертов и сигналов Shutdown в режиме реального времени.
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (алюминий) с фиксацией в шкафу системы 3500.
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания, активности коммуникации (по каждому интерфейсу), статуса связи с модулями 3500.
  • Управление: Веб-интерфейс для конфигурации протоколов и тегов, порт для подключения локального терминала (RS-232).

Преимущества и особенности

• Широкая поддержка коммуникационных протоколов: BENTLY 3500/90 поддерживает все ключевые промышленные протоколы (Modbus, Ethernet/IP, PROFINET), что обеспечивает интеграцию с любой внешней системой управления (например, Siemens S7 PLC, Emerson DeltaV DCS, Rockwell SCADA). Это устраняет необходимость в дополнительных адаптерах и снижает сложность проектирования.
• Интеграция с системой Bently 3500: Идеальное взаимодействие с модулями мониторинга 3500/60, 3500/62, 3500/72M и центральным контроллером 3500/20. Модуль автоматически обнаруживает подключенные компоненты и собирает данные без необходимости ручной настройки каждого тега.
• Надежность передачи данных: Буферное хранилище данных и низкая латентность (≤10 мс) гарантируют сохранение и своевременную передачу критической информации (например, сигналы Shutdown) даже при кратковременных разрывах связи с внешней системой.
• Гибкость в конфигурации: Веб-интерфейс и поддержка опциональных протоколов (OPC UA, HART) позволяют адаптировать BENTLY 3500/90 к специфическим требованиям объекта — от небольших установок с одним PLC до крупных комплексов с распределенной системой DCS.
• Легкость в обслуживании: Визуальные LED-индикаторы статуса коммуникации и веб-интерфейс упрощают диагностику проблем (например, разрыв связи, ошибка конфигурации протокола) и снижают время простоя при обслуживании.

Примеры применения в отраслях

• Энергетика: Теплоэлектростанции (ТЭС) и атомные электростанции (АЭС) — BENTLY 3500/90 передает данные о вибрации, скорости и позиции турбинных роторов от модулей 3500/60 и 3500/72M в центральную DCS. Операторы получают полную картину состояния агрегатов в едином интерфейсе, а система автоматически запускает защитные процедуры при появлении аварийных сигналов.
• Нефтегазовая промышленность: Компрессорные станции и трубопроводные комплексы — модуль интегрирует данные от системы Bently 3500 с PLC Rockwell или Siemens, обеспечивая синхронное управление компрессорами и мониторинг их состояния. При превышении порогов вибрации BENTLY 3500/90 мгновенно передает сигнал на PLC для снижения нагрузки.
• Машиностроение: Заводы производства тяжелого оборудования — модуль передает данные из тестовых стендов (с модулями 3500/72M и 3500/60) в SCADA-систему, позволяя инженерам отслеживать параметры вращательных механизмов в режиме реального времени и анализировать результаты испытаний.
• Химическая промышленность: Реакторные комплексы с вращательными агрегатами — BENTLY 3500/90 интегрирует систему мониторинга Bently 3500 с DCS Emerson DeltaV, обеспечивая координацию работы агитаторов и защитные остановки при критических изменениях параметров (например, избыточная вибрация или снижение скорости).

Сравнение с конкурентами

• Совместимость с системой Bently 3500: В отличие от универсальных интерфейсных модулей (например, ProSoft MVI69-MCM), BENTLY 3500/90 полностью интегрируется с компонентами системы 3500, автоматически собирая данные и поддерживая все функции мониторинга (в том числе алерты и сигналы Shutdown). Универсальные модули требуют сложной ручной конфигурации и не поддерживают все особенности системы Bently.
• Широкий набор протоколов: Поддержка одновременно Modbus, Ethernet/IP, PROFINET и OPC UA превосходит возможности аналогов (например, Siemens SCALANCE XB), которые обычно специализируются на 1–2 протоколах. Это делает BENTLY 3500/90 более универсальным для объектов с разнородной инфраструктурой.
• Надежность и латентность: Буферное хранилище и латентность ≤10 мс превосходят показатели низкокостных аналогов (латентность ≥50 мс, отсутствие буфера), что критично для защитных систем в энергетике и нефтегазовой промышленности.
• Легкость интеграции: Веб-интерфейс и автоматическое обнаружение модулей 3500 упрощают настройку, в отличие от аналогов, которые требуют использования специализированного ПО и глубоких знаний протоколов.

Советы по выбору и предостережения

• Выбор: Убедитесь, что поддерживаемые модулем протоколы соответствуют типу внешней системы управления (DCS/PLC/SCADA) на вашем объекте. Для крупных систем с распределенной архитектурой рекомендуется выбрать версию с поддержкой OPC UA для безопасной передачи данных по сети.
• Монтаж и конфигурация: Монтируйте модуль в шкафу системы 3500 вблизи контроллера 3500/20 для минимизации длины кабелей и улучшения стабильности связи. При конфигурации протоколов через веб-интерфейс используйте уникальные IP-адреса для Ethernet-портов и настройте фильтрацию данных, чтобы исключить нерелевантную информацию (снижает нагрузку на сеть).
• Обслуживание: Регулярно проверяйте LED-индикаторы статуса коммуникации — неактивный индикатор Ethernet может указывать на проблему с кабелем или настройками сети. Резервируйте конфигурацию модуля через веб-интерфейс (сохраните файл конфигурации) для быстрого восстановления при сбое.
• Безопасность: Настройте парольную защиту для веб-интерфейса и ограничивайте доступ к модулю только авторизованным персоналом. Для Ethernet-портов используйте защищенные сети (VLAN) для предотвращения несанкционированного доступа к данным о состоянии критического оборудования. Используйте только оригинальные кабели и запчасти Bently — неоригинальные компоненты могут привести к нестабильной работе коммуникации.
