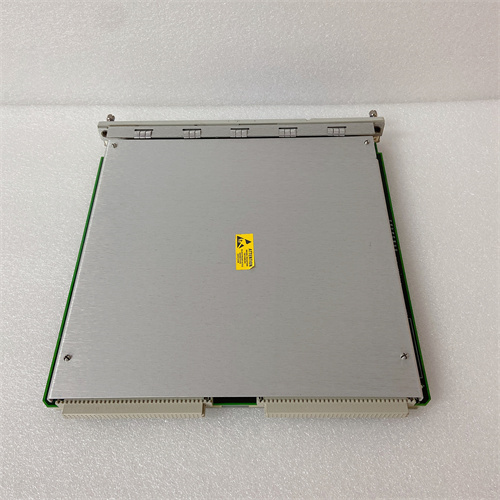

BENTLY 3500/92 136188-01

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка нескольких промышленных протоколов: Модуль BENTLY 3500/92 136188-01 поддерживает три популярных промышленных протокола, что делает его универсальным для интеграции с разными системами:
   • Modbus RTU: Для связи с контроллерами PLC (например, Siemens S7-1200, ABB AC500) через интерфейс RS485 (скорость передачи 9600–115200 бод);
   • Ethernet/IP: Для высокоскоростной связи с SCADA-системами (Siemens WinCC, ABB System 800xA) через Ethernet-порт (10/100 Мбит/с);
   • BENTLY Proprietary Protocol: Для подключения сервисных ПК с ПО BENTLY 3500 Configuration Tool — для настройки модулей шасси или выгрузки архивных данных.

     Например, в газотурбинной электростанции 3500/92 136188-01 подключен через Ethernet/IP к SCADA ABB System 800xA — каждую секунду передает данные о вибрации (зафиксированной 3500/22M 138607-01) и температуре подшипников (измеренной 3500/42M 140734-02). При техническом обслуживании инженеры подключают ПК через RS485 к 3500/92 136188-01 и корректируют уставки защиты для 3500/22M 138607-01, адаптируя их под новую нагрузку турбины.

2. Безопасный доступ и логирование операций: BENTLY 3500/92 136188-01 имеет иерархию пользовательских разрешений (администратор, оператор, читатель) и автоматическое логирование всех операций:
   • Только пользователи с правами администратора могут изменять конфигурацию модулей шасси (например, изменять уставки аварии);
   • Все действия (настройка параметров, сброс ошибок) записываются в лог с указанием времени, пользователя и типа операции — это упрощает отслеживание ответственности за изменения и расследование несанкционированных действий.

     В нефтегазовой компрессорной станции, где безопасность критична, 3500/92 136188-01 блокирует несанкционированное изменение уставок: при попытке оператора изменить параметры 3500/42M 140734-02 без прав доступа модуль отклоняет запрос и записывает событие в лог, информируя администраторов через SCADA.

3. Стабильность в условиях электромагнитных помех: BENTLY 3500/92 136188-01 оснащен встроенной EMC-защитой класса IEC 61000-6-2, которая подавляет высокочастотные помехи от электродвигателей, трансформаторов и высоковольтных линий. Это гарантирует неразрывную связь даже в промышленных средах с высоким уровнем помех. Например, в прокатной линии стального листа, где вокруг шасси 3500/60 находятся мощные электродвигатели, 3500/92 136188-01 стабильно передает данные о вибрации роликов в PLC Siemens S7-1500, не допуская искажений или потери пакетов данных.

Технические параметры

• Тип модуля: Модуль интерфейса связи для шасси BENTLY 3500/60;
• Интерфейсы связи:
  • 1 × Ethernet (RJ45, 10/100 Мбит/с, полудуплекс/полнодуплекс);
  • 1 × RS485 (двухпроводный, для Modbus RTU);
  • 1 × USB 2.0 (тип B, для подключения сервисного ПК);
• Поддерживаемые протоколы:
  • Modbus RTU (скорость 9600–115200 бод, четность 8N1/8E1);
  • Ethernet/IP (соответствие ODVA specifications);
  • BENTLY Proprietary Protocol (для ПО BENTLY 3500 Configuration Tool);
• Параметры передачи данных:
  • Максимальная скорость Ethernet: 100 Мбит/с;
  • Максимальное количество подключенных устройств: 8 (по Ethernet), 32 (по RS485);
• Безопасность:
  • Иерархия разрешений: 3 уровня (администратор, оператор, читатель);
  • Лог операций: Хранение до 10 000 записей (встроенная память);
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500/60);
  • Потребляемый ток: ≤30 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500/60);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500/60 (стандартный слот);
  • Размеры (длина × ширина × высота): 150 mm × 100 mm × 25 mm;
  • Вес: ~140 г;
  • Индикаторы LED: 4 (Ethernet активность — зеленый, RS485 активность — желтый, USB подключение — синий, ошибка — красный);
• Совместимость:
  • Шасси: BENTLY 3500/60;
  • Модули BENTLY 3500: 3500/22M 138607-01, 3500/42M 140734-02, 126632-01;
  • Внешние системы: PLC (Siemens S7, ABB AC500), SCADA (WinCC, System 800xA);
• Стандарты соответствия: IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Многопротокольность: Поддержка Modbus RTU, Ethernet/IP и BENTLY Proprietary Protocol делает модуль универсальным — подходит для интеграции с большинством промышленных систем.
2. Высокая безопасность: Иерархия разрешений и логирование операций предотвращают несанкционированные изменения и упрощают расследование инцидентов.
3. Стабильность в суровых условиях: EMC-защита класса IEC 61000-6-2 гарантирует надежную связь даже в средах с сильными электромагнитными помехами.
4. Простота настройки: USB-интерфейс для подключения сервисного ПК и совместимость с BENTLY 3500 Configuration Tool упрощают конфигурацию протоколов и параметров.
5. Интеграция с системой 3500: Стандартный монтаж в 3500/60 и совместимость с модулями BENTLY не требуют дополнительных адаптеров или драйверов.

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Передача данных о вибрации (3500/22M 138607-01) и температуре (3500/42M 140734-02) в SCADA Siemens WinCC, а также получение команд от PLC на сброс ошибок.
   • Конфигурация: BENTLY 3500/92 136188-01 подключен через Ethernet/IP к SCADA (передача данных раз в секунду) и через RS485 к PLC Siemens S7-1500. При возникновении ошибки в 3500/22M 138607-01 PLC отправляет команду через 3500/92 136188-01 на сброс; при невозможности сброса — получает данные о причине аварии и останавливает турбину.
2. Н нефтегазовая промышленность (центробежный насос):
   • Задача: Подключение шасси 3500/60 к контроллеру ABB AC500 (Modbus RTU) для передачи данных о позиции ротора и получения команд на регулировку нагрузки.
   • Конфигурация: BENTLY 3500/92 136188-01 настроен на Modbus RTU (скорость 19200 бод, четность 8N1) и подключен к PLC. При изменении позиции ротора (измеренной 3500/22M 138607-01) на 0.5 мм PLC через 3500/92 136188-01 отправляет команду на корректировку нагрузки насоса, предотвращая перегрев подшипников.
3. Металлургия (прокатная линия стального листа):
   • Задача: Выгрузка архивных данных о вибрации роликов (за 7 дней) в сервисный ПК через USB и передача текущих данных в SCADA ABB System 800xA.
   • Конфигурация: Инженеры подключают ПК через USB к 3500/92 136188-01 и через BENTLY 3500 Configuration Tool выгружают архив — анализ показывает тенденцию увеличения вибрации (с 25 мкм до 38 мкм), что позволяет запланировать замену подшипников. Одновременно 3500/92 136188-01 через Ethernet/IP передает текущие данные в SCADA, где операторы отслеживают состояние линии в реальном времени.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 3500/92 136188-01 если вам нужно обеспечить коммуникацию шасси BENTLY 3500/60 с PLC/SCADA или сервисными ПК, с требованиями к безопасности доступа и стабильности в условиях помех. Оптимально для турбин, компрессоров и прокатных линий в энергетике, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Для Ethernet-подключения используйте экранированные кабели Cat5e или выше — уменьшает влияние электромагнитных помех на передачу данных;
  • Регулярно архивируйте лог операций через USB — защита от потери информации при сбросе питания шасси;
  • Не превышайте количество подключенных устройств по RS485 (32 устройства) — перегрузка шины приведет к задержке передачи данных;
  • Используйте только официальное ПО BENTLY 3500 Configuration Tool для настройки — несанкционированное ПО может повредить модуль или стереть конфигурацию.

3500/92
