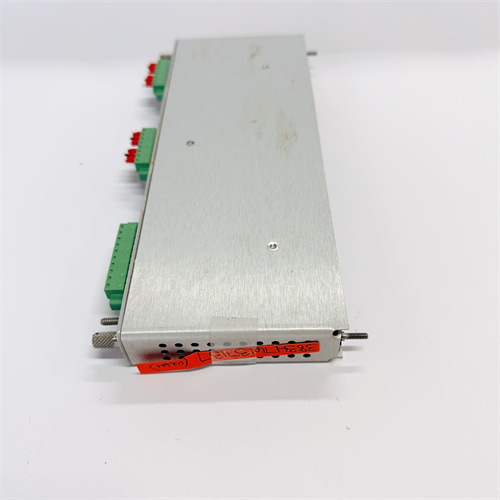

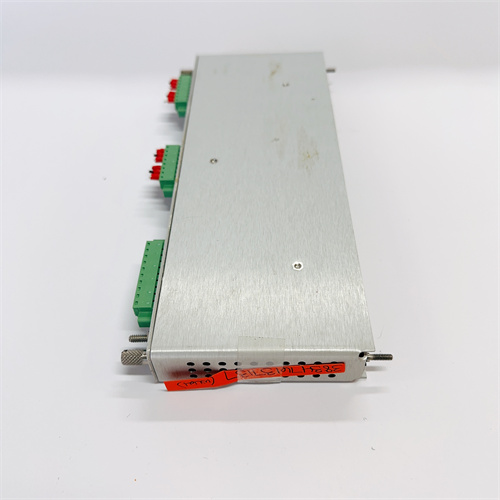

BENTLY 3500/93 135785-02C

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка промышленных протоколов и высокоскоростная коммуникация: Модуль BENTLY 3500/93 135785-02C поддерживает два популярных промышленных протокола, обеспечивающих совместимость с большинством систем управления:
   • Modbus TCP: Для связи с контроллерами PLC (например, Siemens S7-1500, ABB AC500) и SCADA-системами (Siemens WinCC, ABB System 800xA) через Ethernet-порт (10/100 Мбит/с, полнодуплексный режим) — скорость передачи данных до 100 пакетов в секунду;
   • BENTLY Proprietary Protocol: Для подключения сервисных ПК с ПО BENTLY 3500 Configuration Tool — позволяет настраивать параметры модулей шасси (например, уставки защиты для 3500/40M 140734-01) и выгружать архивные данные о событиях.

     Например, в газотурбинной электростанции 3500/93 135785-02C подключен через Modbus TCP к SCADA ABB System 800xA — каждую секунду передает данные о вибрации (зафиксированной 3500/22M 138607-01) и температуре подшипников (измеренной 3500/40M 140734-01). При техническом обслуживании инженеры подключают ПК через Ethernet к 3500/93 135785-02C и корректируют уставки аварийного отключения турбины, адаптируя их под новую нагрузку.

2. Безопасный доступ и логирование операций: BENTLY 3500/93 135785-02C имеет иерархию пользовательских разрешений (администратор, оператор, читатель) и автоматическое логирование всех действий с шасси:
   • Только пользователи с правами администратора могут изменять конфигурацию модулей (например, изменять диапазон измерения вибрации) или отправлять команды на остановку оборудования;
   • Все операции (настройка параметров, сброс ошибок, доступ к архиву) записываются в лог с указанием времени, имени пользователя и типа действия — это упрощает отслеживание ответственности за изменения и расследование несанкционированных действий.

     В нефтегазовой компрессорной станции, где безопасность критична, 3500/93 135785-02C блокирует попытку оператора изменить уставки 3500/40M 140734-01 без прав доступа — модуль отклоняет запрос, записывает событие в лог и отправляет предупреждение в SCADA, информируя администраторов.

3. Стабильность в условиях электромагнитных помех: BENTLY 3500/93 135785-02C оснащен встроенной EMC-защитой класса IEC 61000-6-2, которая подавляет высокочастотные помехи от электродвигателей, трансформаторов и высоковольтных линий. Это гарантирует неразрывную связь даже в промышленных средах с сильным электромагнитным шумом. Например, в прокатной линии стального листа, где вокруг шасси 3500/60 находятся мощные электродвигатели (источник помех 500–800 Гц), 3500/93 135785-02C стабильно передает данные о вибрации роликов в PLC Siemens S7-1500, не допуская искажений или потери пакетов данных.

Технические параметры

• Тип модуля: Модуль интерфейса коммуникации для шасси BENTLY 3500/60;
• Интерфейсы связи:
  • 1 × Ethernet (RJ45, 10/100 Мбит/с, полнодуплекс/полудуплекс);
  • 1 × USB 2.0 (тип B, для локального подключения сервисного ПК);
• Поддерживаемые протоколы:
  • Modbus TCP (соответствие Modbus TCP/IP Specification V1.1);
  • BENTLY Proprietary Protocol (для ПО BENTLY 3500 Configuration Tool);
• Параметры передачи данных:
  • Максимальная скорость Ethernet: 100 Мбит/с;
  • Максимальное количество подключенных устройств: 8 (по Ethernet);
  • Латентность передачи: ≤10 мс;
• Безопасность:
  • Иерархия разрешений: 3 уровня (администратор, оператор, читатель);
  • Лог операций: Хранение до 10 000 записей (встроенная память 8 МБ);
  • Защита от несанкционированного доступа: Парольная авторизация;
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500/60);
  • Потребляемый ток: ≤30 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500/60);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500/60 (стандартный слот);
  • Размеры (длина × ширина × высота): 150 mm × 100 mm × 25 mm;
  • Вес: ~140 г;
  • Индикаторы LED: 4 (Ethernet активность — зеленый, USB подключение — синий, ошибка коммуникации — красный, статус шасси — желтый);
• Совместимость:
  • Шасси: BENTLY 3500/60;
  • Модули BENTLY 3500: 3500/22M 138607-01, 3500/40M 140734-01, 3500/42M 140734-02;
  • Внешние системы: PLC (Siemens S7, ABB AC500), SCADA (WinCC, System 800xA), сервисные ПК с Windows 10/11;
• Стандарты соответствия: IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Многопротокольность: Поддержка Modbus TCP и BENTLY Proprietary Protocol делает модуль универсальным — подходит для интеграции с большинством промышленных систем управления и сервисного ПО BENTLY.
2. Высокая безопасность: Иерархия разрешений, парольная авторизация и логирование операций предотвращают несанкционированные изменения в конфигурации шасси, критично для безопасно важных объектов.
3. Стабильность в суровых условиях: EMC-защита класса IEC 61000-6-2 гарантирует надежную связь даже в средах с сильными электромагнитными помехами, снижая риск потери данных.
4. Быстрая коммуникация: Латентность ≤10 мс и скорость Ethernet 100 Мбит/с обеспечивают передачу данных в реальном времени, что важно для своевременной реакции на аварийные ситуации.
5. Простота настройки: USB-интерфейс для подключения сервисного ПК и совместимость с BENTLY 3500 Configuration Tool упрощают конфигурацию протоколов и параметров доступа.

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Передача данных о вибрации (3500/22M 138607-01) и осевом перемещении (3500/40M 140734-01) в SCADA Siemens WinCC, а также получение команд от PLC на сброс ошибок.
   • Конфигурация: BENTLY 3500/93 135785-02C подключен через Ethernet к SCADA (передача данных раз в секунду) и PLC Siemens S7-1500. При возникновении ошибки в 3500/22M 138607-01 PLC отправляет команду через 3500/93 135785-02C на сброс; при невозможности сброса — получает данные о причине аварии и останавливает турбину. Инженеры через USB подключают ПК к модулю и выгружают лог операций для анализа.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Подключение шасси 3500/60 к контроллеру ABB AC500 (Modbus TCP) для передачи данных о температуре подшипников и получения команд на регулировку нагрузки.
   • Конфигурация: BENTLY 3500/93 135785-02C настроен на Modbus TCP (IP-адрес 192.168.1.100) и подключен к PLC. При превышении температуры 110 °C (измеренной 3500/40M 140734-01) модуль передает сигнал в PLC, который через 3500/93 135785-02C отправляет команду на снижение нагрузки компрессора. Лог операций фиксирует все изменения параметров, обеспечивая отслеживание.
3. Металлургия (прокатная линия стального листа):
   • Задача: Выгрузка архивных данных о вибрации роликов (за 30 дней) в сервисный ПК через Ethernet и передача текущих данных в SCADA ABB System 800xA.
   • Конфигурация: Инженеры через Ethernet подключают ПК к 3500/93 135785-02C и через BENTLY 3500 Configuration Tool выгружают архив — анализ показывает тенденцию увеличения вибрации (с 25 мкм до 38 мкм), что позволяет запланировать замену подшипников. Одновременно 3500/93 135785-02C передает текущие данные в SCADA, где операторы отслеживают состояние линии в реальном времени.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 3500/93 135785-02C если вам нужно обеспечить коммуникацию шасси BENTLY 3500/60 с PLC/SCADA или сервисными ПК, с требованиями к безопасности доступа и стабильности в условиях помех. Оптимально для турбин, компрессоров и прокатных линий в энергетике, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Для Ethernet-подключения используйте экранированные кабели Cat5e или выше — уменьшает влияние электромагнитных помех на передачу данных;
  • Регулярно архивируйте лог операций через USB — защита от потери информации при сбросе питания шасси;
  • Не используйте одинаковые пароли для разных уровней доступа — повышение безопасности системы;
  • При изменении конфигурации протоколов (например, IP-адреса) предварительно создайте резервную копию настроек — восстановление в случае ошибки настройки.

135785-02C
