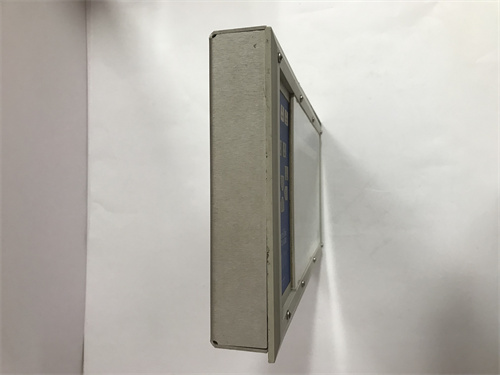

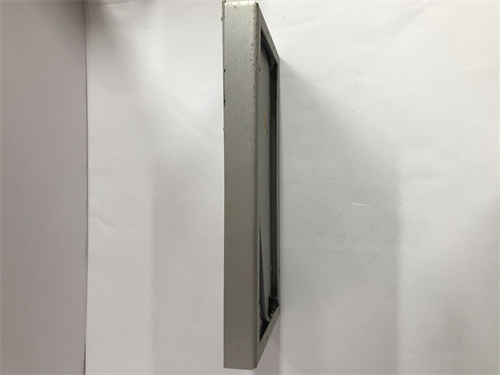

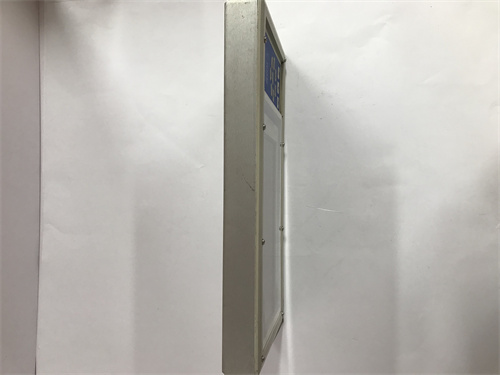

BENTLY 3500/94 – модуль питания для шасси системы мониторинга Bently Nevada 3500
[Ссылка на продукт BENTLY 3500/94](здесь будет предоставленный адрес ссылки) является критическим инфраструктурным компонентом системы мониторинга и защиты ротационного оборудования Bently Nevada (GE Vernova), специализирующимся на стабильном и избыточном питании всех модулей в шасси 3500. BENTLY 3500/94 сочетает в себе высокую мощность, надежность, сертификацию SIL 2 и адаптацию к суровым промышленным условиям, что делает его неотъемлемым для бесперебойной работы комплексов мониторинга турбин, компрессоров, генераторов и других критических агрегатов.
Описание продукта
BENTLY 3500/94 представляет собой двойной избыточный модуль питания (конфигурация N+1) для шасси Bently 3500, разработанный для обеспечения стабильного напряжения 24 В ДС для всех установленных в шасси модулей (например, BENTLY 3500/64M, BENTLY 3500/46M, BENTLY 3500/77M) и подключенных датчиков. Данный модуль принимает входное альтернативное напряжение (универсальный диапазон) и преобразует его в регулируемое постоянное напряжение, с автоматическим распределением по каналам питания шасси. [Ссылка на BENTLY 3500/94](здесь будет предоставленный адрес ссылки) подтверждает его соответствие стандартам безопасности SIL 2 (IEC 61508) и требованиям к работе в агрессивных средах (высокие/низкие температуры, вибрации, электромагнитные помехи). BENTLY 3500/94 оснащен двумя независимыми блоками питания: при сбое одного блока второй автоматически берет на себя полную нагрузку, предотвращая остановку системы мониторинга – критический фактор для объектов с 24/7 эксплуатацией. Модуль имеет интеграционные индикаторы статуса (LED) для визуального контроля работы блоков, а также сигнальные выходы для передачи информации о сбое в внешние системы управления (SCADA, ПО Bently System 1). Его компактная модульная конструкция обеспечивает легкую установку в шасси 3500, а защита от перегрузки, короткого замыкания и перепадов напряжения гарантирует безопасность как самого модуля, так и подключенного оборудования.
Параметры продукта
- Производитель: Bently Nevada (GE Vernova)
- Модель: BENTLY 3500/94
- Тип: Двойной избыточный модуль питания (N+1) для шасси Bently 3500
- Конфигурация: Два независимых блока питания с автоматическим переключением
- Входное питание: 85–264 В АС (универсальный диапазон), 47–63 Гц
- Выходное питание: 24 В ДС ±0.5% (регулируемое), максимальная выходная мощность 120 Вт (60 Вт на каждый блок)
- Выпрямление и фильтрация: Встроенное активное выпрямление, фильтрация электромагнитных помех (соответствие EN 55011)
- Защитные функции: Защита от перегрузки (автоматический сброс), короткого замыкания (ограничение тока), перепадов входного напряжения (диапазонная защита), перегрева (термостатный выключатель)
- Сигнальные выходы: Дискретные сигналы состояния блоков (SPDT реле, 250 В АС, 5 А) – “норма”, “сбой блока 1”, “сбой блока 2”
- Индикаторы статуса: LED-индикаторы (зеленый – работа, красный – сбой) для каждого блока питания
- Совместимость: Шасси Bently 3500, все модули серии 3500 (3500/64M, 3500/46M, 3500/77M и др.), датчики Bently 3300-2-1
- Рабочая температура: от -20 °C до 70 °C
- Влагостойкость: до 95% без конденсации
- Защита от пыли и влаги: IP20 (при установке в шасси)
- Габаритные размеры: Ширина 88 мм, высота 177 мм, глубина 229 мм (стандарт Bently 3500)
- Сертификации: SIL 2 (IEC 61508), CE, UL, CSA, ATEX (опционально для опасных зон)
Преимущества и особенности
BENTLY 3500/94 обладает ключевыми преимуществами, определяющими его лидерство среди модулей питания для систем Bently 3500:
- Двойная избыточность (N+1): Два независимых блока питания с автоматическим переключением при сбое гарантируют непрерывную подачу электроэнергии – критично для аварийно-безопасных систем, где остановка мониторинга может привести к катастрофическим последствиям.
- Универсальное входное питание: Поддержка диапазона 85–264 В АС позволяет использовать BENTLY 3500/94 в различных регионах и типах промышленных объектов (с разными стандартами напряжения) без необходимости дополнительных трансформаторов.
- Высокая мощность и стабильность: Максимальная выходная мощность 120 Вт позволяет питать до 16 модулей в шасси 3500, а точность регулировки выходного напряжения (±0.5%) гарантирует стабильную работу чувствительных электронных компонентов модулей и датчиков.
- Комплексная защита: Защита от перегрузки, короткого замыкания, перепадов напряжения и перегрева предотвращает повреждение оборудования и снижает риски аварий, увеличивая срок службы системы.
- Легкое мониторирование состояния: Интеграционные LED-индикаторы и сигнальные выходы позволяют операторам и системам SCADA контролировать состояние модуля в реальном времени, своевременно реагируя на возможные сбои.
Примеры применения в отраслях
BENTLY 3500/94 широко используется в отраслях с системами мониторинга Bently 3500:
- Энергетика: В атомных и тепловых электростанциях модуль BENTLY 3500/94 обеспечивает избыточное питание для систем мониторинга турбин и генераторов. При сбое одного блока питания второй продолжает работать, предотвращая потерю контроля над состоянием агрегатов и возможную остановку электростанции. В гидроэлектростанциях он адаптируется к перепадам входного напряжения (характерным для удаленных зон) и стабильно питает модули мониторинга гидротурбин.
- Нефтегазовая промышленность: На газопроводах и нефтеперерабатывающих заводах BENTLY 3500/94 питает модули мониторинга компрессоров и центробежных насосов. Опциональная сертификация ATEX позволяет использовать модуль в опасных зонах (например, на добычных платформах), где требуется повышенная безопасность оборудования.
- Химическая промышленность: В крупных химических комплексах модуль обеспечивает стабильное питание для систем мониторинга реакторных агрегатов и смесителей, даже при перегрузках в электроэнергетической сети завода. Защитные функции предотвращают повреждение модулей при кратковременных коротких замыканиях в цепях питания.
- Металлургия: В сталелитейных заводах BENTLY 3500/94 работает в условиях высоких температур и вибраций, питая модули мониторинга вентиляторов печей и электродных агрегатов. Избыточность питания гарантирует непрерывный контроль состояния оборудования при сбое одной линии электропитания.
- Аэрокосмическая промышленность: В тестовых стендах авиационных и ракетных двигателей модуль обеспечивает высокостабильное питание для систем мониторинга роторов, гарантируя точность экспериментальных данных и безопасность испытаний.
Сравнение с конкурентами
BENTLY 3500/94 выгодно отличается от аналогов благодаря специализации на системе Bently 3500 и избыточности:
- По сравнению с модулями питания Emerson Liebert PSI 1000 и коммуникационными модулями CSI 9420, BENTLY 3500/94 имеет встроенную избыточность N+1 как стандартную функцию (а не опцию) и полную совместимость с шасси и модулями Bently 3500, что упрощает монтаж и исключает риски нестабильной работы.
- В отличие от универсальных модулей питания Siemens S7-1500 PS 1507, BENTLY 3500/94 имеет сертификацию SIL 2 и оптимизированную защиту от электромагнитных помех, критические параметры для аварийно-безопасных систем мониторинга ротационного оборудования.
- По сравнению с модулем Rockwell Automation 1756-PA75R, BENTLY 3500/94 предлагает более высокую выходную мощность (120 Вт против 75 Вт) и расширенный диапазон рабочих температур (-20 °C до 70 °C против 0 °C до 60 °C), что делает его более подходящим для суровых промышленных условий.
Советы по выбору и предостережения
Советы по выбору
- При выборе BENTLY 3500/94 оцените общую мощность потребления вашей системы: модуль с выходной мощностью 120 Вт подходит для конфигураций с до 16 модулями в шасси 3500 – для более крупных систем рассмотрите установку дополнительного модуля питания в параллельном режиме.
- Учтите условия эксплуатации: если система работает в опасных зонах (ATEX), выберите модификацию BENTLY 3500/94 с соответствующей сертификацией; для стандартных условий подходит базовая версия.
- Проверьте совместимость с вашим шасси Bently 3500: модуль подходит для всех версий шасси (3500/15, 3500/20), но рекомендуется обновить firmware шасси до актуальной версии для полной поддержки функций избыточности.
Предостережения
- При монтаже BENTLY 3500/94 в шасси убедитесь в плотном зафиксировании контактов и правильном подключении кабелей питания – ослабленные соединения или неправильная полярность могут привести к повреждению модуля или подключенных компонентов.
- Не превышайте максимальную выходную мощность модуля (120 Вт) – перегрузка может привести к перегреву блоков питания и выходу из строя системы.
- Регулярно проверяйте индикаторы статуса: при亮起ании красного LED (сбой блока) немедленно диагностируйте проблему и замените неисправный блок, чтобы восстановить избыточность.
- Используйте только оригинальные кабели и разъемы Bently для подключения к сети электропитания – некачественные соединения увеличивают уровень электромагнитных помех и снижают стабильность выходного напряжения.
- Не эксплуатируйте модуль за пределами заявленного диапазона входного напряжения (85–264 В АС) – это может привести к повреждению выпрямительных блоков и потере питания системы мониторинга.
