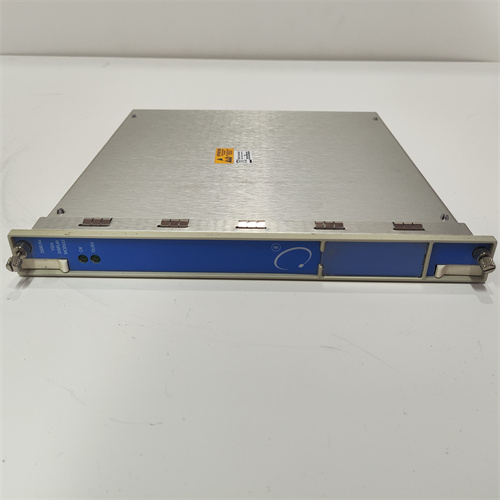

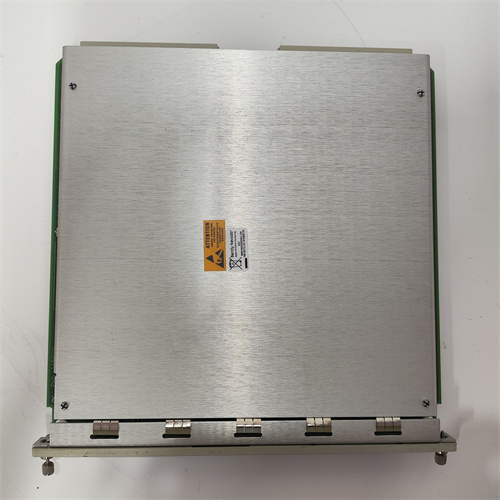

BENTLY 3500/94 145988-01

Описание

Общие сведения о продукте

Описание продукта

1. Многоинтерфейсная коммуникация и поддержка промышленных протоколов: Модуль BENTLY 3500/94 145988-01 оснащен тремя типами интерфейсов, обеспечивающими совместимость с разными устройствами:
   • Ethernet (RJ45): Для подключения к локальной сети (LAN) или SCADA-системам, поддерживает протоколы Modbus TCP и Ethernet/IP с скоростью передачи до 100 Мбит/с — позволяет передавать данные в режиме реального времени (задержка ≤15 мс);
   • RS485: Для подключения к контроллерам PLC или удаленным терминальным устройствам, поддерживает протокол Modbus RTU (скорость 9600–115200 бод);
   • USB 2.0: Для прямого подключения сервисно-диагностического ПК с ПО BENTLY 3500 Configuration Tool — используется для настройки параметров модулей шасси (например, уставок защиты для 3500/22M 138607-01) и загрузки архивированных данных.

     Например, в газотурбинной электростанции 3500/94 145988-01 подключен через Ethernet к SCADA-системе Siemens WinCC: каждую секунду модуль передает данные о вибрации ротора (считанные 3500/22M 138607-01) и температуре подшипников, операторы отслеживают параметры в реальном времени. При техническом обслуживании инженеры подключают ПК через USB к 3500/94 145988-01 и корректируют уставки защиты модуля 3500/22M 138607-01 под обновленные требования эксплуатации.

2. Безопасный доступ и контроль разрешений: BENTLY 3500/94 145988-01 поддерживает иерархию пользовательских разрешений, что предотвращает несанкционированное изменение параметров шасси:
   • Уровень «Чтение»: Доступ к просмотру данных мониторинга (для операторов);
   • Уровень «Настройка»: Доступ к изменению параметров модулей (для инженеров);
   • Уровень «Администратор»: Полный доступ к настройке интерфейса и управлению пользователями (для руководителей службы технического обслуживания).

     Каждая операция (изменение уставки, загрузка данных) логируется в памяти модуля с отметкой времени, даты и пользователя — это позволяет отслеживать все изменения и устранять ответственность при возникновении проблем. Например, при несанкционированном изменении уставки вибрации в 3500/22M 138607-01 лог 3500/94 145988-01 фиксирует пользователя, время и старое/новое значение, что помогает быстро восстановить правильные параметры.

3. Архивция данных и восстановление конфигурации: BENTLY 3500/94 145988-01 имеет встроенную память для архивации:
   • Архив событий: Сохраняет до 10 000 записей о критических событиях (аварии, предупреждения, изменение параметров) с хранением сроком до 1 года;
   • Бэкап конфигурации: Автоматически сохраняет конфигурацию всех модулей шасси (3500/22M 138607-01, 125768-01 и др.) при каждом изменении — в случае сброса настроек можно быстро восстановить предыдущую конфигурацию через 3500/94 145988-01.

     В нефтегазовой компрессорной станции 3500/94 145988-01 архивирует данные о всех аварийных остановках компрессора: при каждом сборе модуль записывает время, значения вибрации и позицирования ротора, причину остановки (определенную 125768-01). Эти данные используются для анализа тенденций износа и планирования технического обслуживания.

Технические параметры

• Тип модуля: Интерфейсный модуль коммуникации и настройки для шасси BENTLY 3500;
• Интерфейсы:
  • 1 × Ethernet (RJ45, 10/100 Мбит/с, полная дуплекс);
  • 1 × RS485 (дифференциальный, скорость 9600–115200 бод);
  • 1 × USB 2.0 (тип B, для подключения ПК);
• Поддерживаемые протоколы:
  • Ethernet: Modbus TCP, Ethernet/IP;
  • RS485: Modbus RTU;
• Параметры передачи:
  • Максимальная задержка (Ethernet): ≤15 мс;
  • Максимальное количество подключенных устройств (Ethernet): 8;
• Память:
  • Архив событий: до 10 000 записей (хранение до 1 года);
  • Бэкап конфигурации: до 5 версий;
• Защита:
  • EMC: Соответствие IEC 61000-6-2 (класс Industrial);
  • Защита от переvoltaжа (RS485): до 30 В DC (≤1 сек);
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500);
  • Потребляемый ток: ≤30 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500 (슬от-монтаж);
  • Размеры (длина × ширина × высота): 150 mm × 100 mm × 25 mm;
  • Вес: ~120 г;
  • Индикаторы LED: 4 (питание — зеленый, Ethernet активность — желтый, RS485 активность — синий, ошибка — красный);
• Совместимость:
  • Модули BENTLY 3500: 3500/22M 138607-01, 125768-01, 135489-03;
  • Внешние системы: SCADA (Siemens WinCC, ABB System 800xA), PLC (Siemens S7, ABB AC500);
• Стандарты соответствия: IEC 61131-3, CE, UL 508.

Преимущества и особенности

1. Многоинтерфейсность: Поддержка Ethernet, RS485 и USB позволяет интегрировать шасси с разными внешними устройствами — от SCADA-систем до сервисно-диагностических ПК.
2. Безопасный доступ: Иерархия разрешений и логирование операций предотвращают несанкционированные изменения и упрощают отслеживание ответственности.
3. Архив и бэкап: Автоматическая архивация событий и сохранение конфигурации помогают анализировать аварии и быстро восстанавливать работу при сбросе настроек.
4. Высокая совместимость: Полная интеграция с модулями BENTLY 3500 (3500/22M 138607-01, 125768-01) не требует дополнительных адаптеров или шлюзов.
5. Стабильность в суровых условиях: EMC-защита и работа в диапазоне 0–60 °C гарантируют надежную коммуникацию в промышленных средах с высоким уровнем помех.

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Передача данных о вибрации и позиции ротора (считанные 3500/22M 138607-01) в SCADA-систему ABB System 800xA, а также настройка модулей шасси через сервисный ПК.
   • Конфигурация: BENTLY 3500/94 145988-01 подключен через Ethernet к SCADA — каждую секунду передает данные о вибрации (амплитуда, частотные компоненты) и температуре подшипников. При техническом обслуживании инженеры подключают ПК через USB к 3500/94 145988-01, запускают BENTLY 3500 Configuration Tool и корректируют уставки защиты для 3500/22M 138607-01, адаптируя их под новую нагрузку турбины.
2. Н нефтегазовая промышленность (центробежный насос):
   • Задача: Подключение шасси BENTLY 3500 к контроллеру Siemens S7-1500 (через RS485) для получения команд на сброс ошибок и передачи данных о состоянии насоса.
   • Конфигурация: BENTLY 3500/94 145988-01 настроен на протокол Modbus RTU (скорость 19200 бод) и подключен к PLC. При возникновении ошибки в модуле 125768-01 (например, превышение температуры подшипника) PLC отправляет команду через 3500/94 145988-01 на сброс ошибки; в случае невозможности сброса — получает данные о причине аварии и останавливает насос.
3. Металлургия (прокатная линия стального листа):
   • Задача: Архивция событий (аварийные остановки, предупреждения) и восстановление конфигурации модулей шасси после замены компонентов.
   • Конфигурация: BENTLY 3500/94 145988-01 автоматически архивирует все критические события: при остановке линии из-за превышения вибрации роликов (определено 3500/22M 138607-01) модуль записывает время, значение вибрации и причину остановки. При замене модуля 135489-03 (модуль питания) инженеры через 3500/94 145988-01 загружают бэкап конфигурации, восстанавливая все параметры шасси за 5 минут.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 3500/94 145988-01 если вам нужно обеспечить коммуникацию шасси BENTLY 3500 с внешними системами (SCADA, PLC) и требуется удобная настройка модулей + архивация данных. Оптимально для турбин, компрессоров и прокатных линий в энергетике, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Используйте только официальное ПО BENTLY 3500 Configuration Tool для настройки — несанкционированное ПО может повредить модуль или стереть конфигурацию;
  • Регулярно создавайте ручной бэкап конфигурации через USB — дополнительная защита при сбое автоматического архива;
  • Для Ethernet-подключения используйте экранированные кабели Cat5e или выше — уменьшает влияние электромагнитных помех на передачу данных;
  • Не превышайте количество подключенных устройств Ethernet (8) — перегрузка сети приведет к увеличению задержки и потере данных.

145988-01
