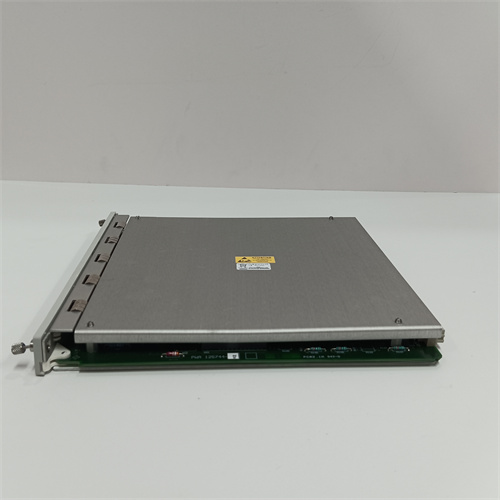

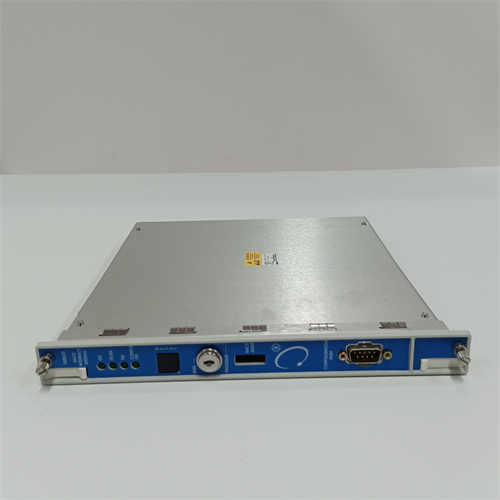

BENTLY 3500/95：Детальный обзор модуля питания системы мониторинга Bently Nevada 3500

Технические параметры продукта

• Тип устройства: Модуль питания для системы Bently Nevada 3500, обеспечивающий стабильное напряжение для всех компонентов системы.
• Параметры электроснабжения:
  • Входное напряжение: 100–240 В АЦ (полуавтоматическое переключение), допустимое отклонение ±15%.
  • Выходное напряжение: 24 В DC (регулируемое), стабильность ±0.5% при изменении нагрузки и входного напряжения.
  • Максимальная выходная мощность: 150 Вт (для одного модуля), при дупликации — 300 Вт (с возможностью параллельной работы).
  • Максимальный выходной ток: 6.25 А (при 24 В DC).
  • Эффективность: ≥85% (при нагрузке 50–100%).
• Защитные функции:
  • Защита от перегрузки: Автоматическое ограничение тока при превышении 110% номинала, восстановление после устранения причины.
  • Защита от короткого замыкания: Отключение выхода при коротком замыкании, защита от повреждения (автоматическое восстановление).
  • Защита от переvoltaжа: Отключение при превышении выходного напряжения выше 27 В DC.
  • Термическая защита: Выключение модуля при температуре корпуса ≥85 °C, включение после остывания.
• Режимы работы:
  • Режим дупликации: Поддержка параллельной работы двух модулей BENTLY 3500/95 с равномерным распределением нагрузки (N+1 конфигурация).
  • Сигналы состояния: Выходные контакты для передачи сигналов ” normal operation”, “overload”, “overtemperature” (репозиторные контакты, 250 В АЦ, 2 А).
• Эксплуатационные условия:
  • Температурный диапазон: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище).
  • Влажность: 5–95% (без конденсации).
  • Класс защиты: IP20 (для монтажа в шкафу системы 3500).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6.
• Конструкция:
  • Корпус: Металлический (алюминий с антикоррозийным покрытием) с активным охлаждением (вентилятор).
  • Габариты: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина).
  • Индикаторы: LED-индикаторы питания (входное и выходное напряжение), статуса работы, аварий (перегрузка, перегрев).
  • Крепление: Фиксация в шкафу системы 3500 на рейке DIN.

Преимущества и особенности

• Высокая надежность и стабильность: BENTLY 3500/95 обеспечивает стабильность выходного напряжения с погрешностью ±0.5% даже при резких изменениях входного напряжения (±15%) и нагрузки, что критично для точности работы чувствительных модулей мониторинга (например, BENTLY 3500/62 с высокими требованиями к питанию).
• Режим дупликации для отказоустойчивости: Возможность параллельной работы двух модулей в конфигурации N+1 гарантирует бесперебойное электроснабжение системы 3500 при отказе одного модуля. Это особенно важно для объектов с нулевым допуском к простою (например, турбинные установки АЭС).
• Комплекс защитных функций: Защита от перегрузки, короткого замыкания, переvoltaжа и перегрева предотвращает повреждение как самого модуля, так и подключенных к нему компонентов системы 3500, снижая затраты на ремонт и замену.
• Интеграция с системой Bently 3500: Идеально подходит для питания всех модулей серии 3500 (3500/60, 3500/72M, 3500/90), обеспечивая соответствие их электрическим требованиям (ток, стабильность напряжения). Совместимость с контроллером 3500/20 позволяет передавать сигналы состояния в систему управления для оперативного реагирования на аварии.
• Легкость в эксплуатации и обслуживании: LED-индикаторы статуса и репозиторные контакты упрощают диагностику проблем (например, перегрузка, переheating), а модульный дизайн позволяет быстро заменить неисправный компонент без остановки всей системы (при дупликации).

Примеры применения в отраслях

• Энергетика: Атомные электростанции (АЭС) — BENTLY 3500/95 в конфигурации дупликации питает модули мониторинга турбин и генераторов (3500/60, 3500/72M). При отказе одного модуля второй автоматически принимает нагрузку, исключая перерыв в мониторинге критических параметров, что важно для безопасности реакторных установок.
• Нефтегазовая промышленность: Добычные платформы и компрессорные станции — модуль обеспечивает стабильное питание системы 3500 в условиях перепадов входного напряжения (часто встречающихся на удаленных объектах). Защитные функции предотвращают повреждение оборудования при коротких замыканиях в влажных условиях.
• Авиастроение: Сервисно-ремонтные центры газотурбинных двигателей — BENTLY 3500/95 питает системы мониторинга на тестовых стендах, гарантируя точность измерений при проверке двигателей после ремонта. Высокая стабильность напряжения исключает искажения данных о вибрации и скорости.
• Металлургия: Электростанции переменного тока (ЭПТ) — модуль питает модули 3500/62 и 3500/90, контролирующие состояние валов электроплавильных печей. Термическая защита предотвращает перегрев модуля при высоких температурах в помещениях.

Сравнение с конкурентами

• Совместимость с системой Bently 3500: В отличие от универсальных промышленных блоков питания (например, Siemens SITOP), BENTLY 3500/95 разработан специально для компонентов 3500, обеспечивая идеальное соответствие их требованиям к стабильности напряжения и току. Универсальные блоки часто не обеспечивают достаточную стабильность для чувствительных модулей мониторинга.
• Режим дупликации и надежность: Возможность параллельной работы с равномерным распределением нагрузки превосходит возможности аналогов (например, Phoenix Contact QUINT), которые поддерживают только активно-резервный режим (с задержкой при переключении). Это критично для систем с нулевым допуском к простою.
• Защитные функции: Комплекс защиты (включая термическую) и автоматическое восстановление после аварий делает BENTLY 3500/95 более надежным, чем низкокостные аналogs (например, 国产 модули), где часто отсутствует защита от перегрева или требуется ручной сброс после перегрузки.
• Эффективность и долговечность: Эффективность ≥85% и активное охлаждение продлевают срок службы модуля (до 10 лет) по сравнению с аналогами с эффективностью ≤75% (чаще перегреваются и выходят из строя раньше).

Советы по выбору и предостережения

• Выбор: Определите необходимую мощность исходя из количества модулей в системе 3500 (расчет: суммарный ток всех компонентов + 20% запас). Для критических объектов рекомендуется конфигурация с двумя модулями BENTLY 3500/95 в режиме дупликации. Убедитесь, что входное напряжение модуля соответствует электросетям на объекте (100–240 В АЦ).
• Монтаж: Монтируйте модуль в шкафу системы 3500 с достаточным пространством для охлаждения (не менее 30 мм вокруг корпуса), особенно при работе в режиме дупликации. Убедитесь, что вентилятор модуля не заблокирован пылью или кабелями — переheating снижает срок службы.
• Обслуживание: Регулярно проверяйте LED-индикаторы — красный свет сигнализирует о проблеме (например, перегрузка). При дупликации проверяйте баланс нагрузки между модулями через сигналы контроллера 3500/20. Чистите вентилятор и решетки охлаждения от пыли раз в 6 месяцев (или чаще в пыльных условиях).
• Безопасность: При монтаже и замене модуля отключите входное напряжение и убедитесь в отсутствии напряжения на выходных клеммах. Используйте только оригинальные кабели и крепежные элементы Bently — неоригинальные компоненты могут не соответствовать требованиям по токовым нагрузкам и изоляции, представляя риск электрических ударов. Для критических систем установите дополнительное защитное заземление шкафа с модулем.
