Описание

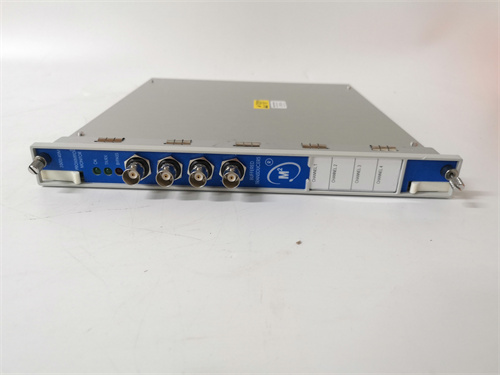

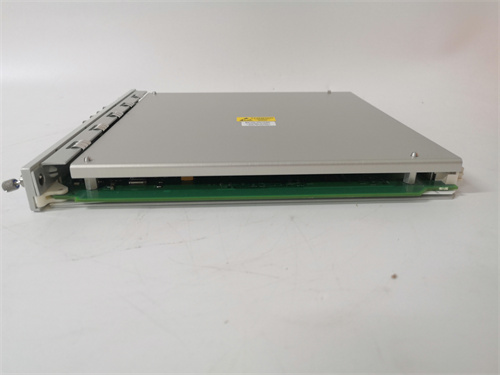

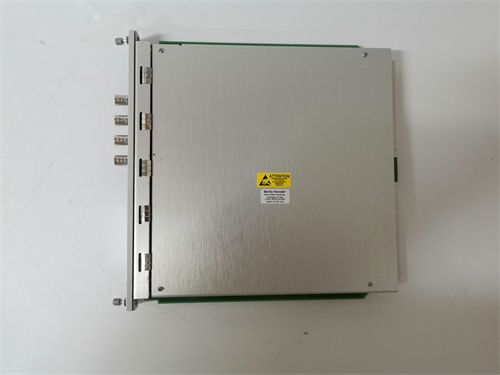

BENTLY 500/40M 176449-01+125680-01 — это интегрированная система мониторинга и защиты вращательных машин, разработанная компанией Bently Nevada (часть GE Vernova) для критически важного оборудования: турбин, генераторов, компрессоров и насосов в энергетической, нефтегазовой и металлургической отраслях. Она сочетает в себе модуль мониторинга (176449-01) и сенсорный набор (125680-01), обеспечивая раннее выявление дефектов (износ подшипников, неуравновешение ротора) и предотвращение дорогостоящих остановок.
Описание продукта
BENTLY 500/40M 176449-01+125680-01 относится к линейке систем мониторинга Bently Nevada 3500, ориентированных на решение задач защиты и диагностики высокоинерционных вращательных машин. Система состоит из двух ключевых компонентов: модуль мониторинга 176449-01 (4-канальный, поддерживает измерение вибраций, скорости вращения и смещения ротора) и сенсорного набора 125680-01 (включает 2 акселерометра, 1 индуктивный датчик скорости и 1 датчик положения ротора). Ключевая особенность BENTLY 500/40M 176449-01+125680-01 — высокая точность измерений и синхронная обработка данных: погрешность вибраций не превышает ±0.5% полного диапазона (FS), а задержка передачи сигналов — <5 мс, что позволяет регистрировать даже микровибрации, предшествующие поломке.
Модуль 176449-01 в составе BENTLY 500/40M 176449-01+125680-01 оснащен встроенной логикой защиты: пользователи могут задать пороговые значения для каждого параметра (например, 3 мм/с RMS для предупреждения по вибрациям, 6 мм/с RMS для аварийного останова). При превышении порогов система автоматически отправляет сигналы на 4 цифровых выхода (DO, релейные контакты) для остановки машины или активации алертов, а также передает данные в SCADA-системы (например, GE Cimplicity) через протокол Modbus TCP. Для анализа истории дефектов BENTLY 500/40M 176449-01+125680-01 сохраняет последние 2000 измерений с отметкой времени, что позволяет специалистам восстановить динамику возникновения проблемы.
В практическом применении BENTLY 500/40M 176449-01+125680-01 часто используется в тепловых электростанциях для защиты турбин генераторов (300 МВт). Сенсоры из набора 125680-01 монтируются на корпусе турбины: акселерометры измеряют вибрации в радиальном направлении, индуктивный датчик — скорость вращения (0–3600 об/мин), а датчик положения — смещение шпинделя. Модуль 176449-01 обрабатывает эти данные в реальном времени: при увеличении вибраций до 5.5 мм/с RMS BENTLY 500/40M 176449-01+125680-01 отправляет сигнал предупреждения в операторскую панель; при достижении 6 мм/с RMS — активирует аварийное остановление турбины, предотвращая разрушение подшипников.
BENTLY 500/40M 176449-01+125680-01 имеет модульную конструкцию для монтажа на DIN-рейк, уровень защиты корпуса IP20 (для модуля) и IP65 (для сенсоров), что позволяет использовать систему в суровых условиях (температурный диапазон -40 °C до +70 °C). Она сертифицирована в соответствии с стандартами CE, UL и IECEx, что подтверждает безопасность для использования в опасных зонах Zone 2 (например, на нефтяных платформах).
Технические параметры
- Тип устройства: Система мониторинга и защиты вращательных машин (модуль + сенсоры)
- Модуль 176449-01 (характеристики):
- Количество каналов: 4 (индивидуально настраиваемые)
- Поддерживаемые параметры: Вибрации (0–50 мм/с RMS), скорость вращения (0–10 000 об/мин), смещение ротора (0–2 мм)
- Точность: ±0.5% FS (вибрации), ±0.1% FS (скорость)
- Коммуникация: Modbus TCP, RS-485
- Сенсорный набор 125680-01 (состав):
- Акселерометры (2 шт.): Диапазон ±50 g, частота 0.1–10 кГц
- Индуктивный датчик (1 шт.): Диапазон 0–10 000 об/мин, выход 0–10 В DC
- Датчик положения (1 шт.): Диапазон ±2 мм, выход 4–20 мА
- Эксплуатационные условия:
- Температурный диапазон: -40 °C до +70 °C (рабочий), -50 °C до +85 °C (хранение)
- Уровень защиты: Модуль IP20, сенсоры IP65
- Сертификации: CE, UL, IECEx, ISO 10816-1 (стандарт для вибраций)
Преимущества и особенности
- Интегрированный комплект: Включает все необходимые компоненты (модуль + сенсоры), избавляя от необходимости подбора отдельных элементов и гарантируя совместимость BENTLY 500/40M 176449-01+125680-01.
- Высокая точность: Измерения с погрешностью ±0.5% FS позволяют выявлять дефекты на ранних стадиях, до критического повреждения оборудования.
- Гибкая логика защиты: Возможность настройки порогов и задержек под конкретный тип машины (турбина, компрессор) делает систему универсальной.
- Устойчивость в суровых условиях: Сенсоры с защитой IP65 и широкий температурный диапазон гарантируют работу в промышленных средах с пыльностью или перепадами температуры.
- Легкая интеграция: Поддержка Modbus TCP обеспечивает совместимость с большинством SCADA-систем, упрощая удаленный мониторинг.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Компрессоры газа): BENTLY 500/40M 176449-01+125680-01 мониторит вибрации 4-ступенчатого компрессора газа. Акселерометры регистрируют вибрации подшипников, а индуктивный датчик — скорость вращения (7500 об/мин). При вибрациях >4 мм/с RMS система отправляет предупреждение; при >5 мм/с RMS — останавливает компрессор, предотвращая разрыв шпинделя.
- Металлургия (Гидроопрессы): Система контролирует вибрации гидромотора пресса и смещение ротора. Датчик положения фиксирует девиацию шпинделя >0.8 мм — сигнал на остановку, предотвращая деформацию металлических деталей.
- Химическая промышленность (Насосы для кислот): BENTLY 500/40M 176449-01+125680-01 защищает насосы с кислотой: акселерометры измеряют вибрации от износа уплотнений, а модуль активирует остановку при превышении 3.5 мм/с RMS, предотвращая утечку кислоты.
Сравнение с конкурентами
| Параметр | BENTLY 500/40M 176449-01+125680-01 | Аналог 1 (Siemens 7ML5033-1AA10+Sensors) | Аналог 2 (VIBRO-METER MPC4 200-560-0001HH+Sensors) |
|---|---|---|---|
| Комплектность | Модуль + 4 сенсора | Модуль + 2 сенсора | Модуль + 3 сенсора |
| Точность вибраций | ±0.5% FS | ±1% FS | ±0.5% FS |
| Количество каналов | 4 | 2 | 4 |
| Защита сенсоров | IP65 | IP54 | IP65 |
| Логирование данных | 2000 записей | 1000 записей | 1000 записей |
Советы по выбору и предостережения
Советы по выбору
- Для критических вращательных машин: Если нужно защитить турбины, генераторы или компрессоры (стоимость остановки >1 млн руб.), BENTLY 500/40M 176449-01+125680-01 подходит лучше аналогов с низкой точностью — она выявляет дефекты раньше.
- Для комплексного мониторинга: Интегрированный комплект (модуль + сенсоры) гарантирует совместимость, в отличие от самостоятельного подбора компонентов, где могут возникать конфликты.
- Для опасных зон: Сертификация IECEx делает систему предпочтительной для нефтегазовых или химических объектов, где требуется-защита.
Предостережения
- Калибровка сенсоров: Проводите калибровку BENTLY 500/40M 176449-01+125680-01 раз в 6 месяцев через ПО Bently Nevada System 1 — это поддерживает точность и предотвращает ложные аварии.
- Монтаж сенсоров: Убедитесь в правильном монтаже сенсоров (по руководству Bently) — неправильное крепление искажает измерения вибраций или скорости.
- Проверка связи: Регулярно тестируйте связь между модулем и SCADA — разрыв кабеля остановит передачу сигналов, снижая эффективность защиты.
- Обновление firmware: Используйте только официальные обновления firmware модуля через GE Digital — несанкционированные версии могут нарушить логику защиты.
