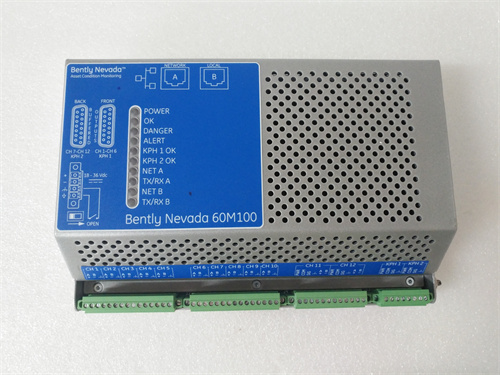

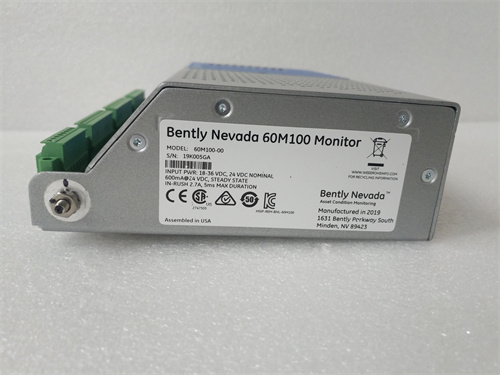

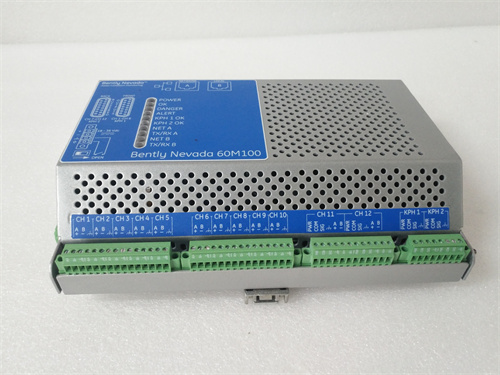

Введение: индуктивный датчик смещения Bently Nevada и модель 60M100-00
Первым элементом в сфере точного измерения смещения и положения валовых агрегатов (турбин, двигателей, компрессоров) является специализированный индуктивный датчик от компании Bently Nevada — модель 60M100-00. Данное оборудование относится к серии индуктивных proximity probes Bently Nevada, предназначенных для непрерывного контроля радиального и осевого смещения валов, а также для определения скорости вращения. Подробную информацию о функционале, точности и применении модели 60M100-00 можно найти на официальном ресурсе или по указанной ссылке — [ссылка на 60M100-00 Bently Nevada].
Описание продукта: назначение и функциональность 60M100-00 Bently Nevada
Модель 60M100-00 от Bently Nevada представляет собой индуктивный датчик смещения (proximity probe), работающий на принципе изменения индуктивного сопротивления в зависимости от расстояния до металлической поверхности вала. Основная задача 60M100-00 — генерировать аналоговый сигнал (ток или напряжение), пропорциональный смещению вала относительно фиксированной точки, и передавать его на модули мониторинга (например, 3500/20 Bently Nevada) для обработки и анализа.
Отличительной чертой 60M100-00 является широкий диапазон измерения и высокая стабильность: датчик поддерживает измерение расстояния от 0,2 мм до 2,0 мм (рабочий зазор) и сохраняет точность даже при перепадах температуры (от -50 °C до +120 °C), что критически важно для эксплуатации в суровых условиях (например, на теплоэлектростанциях). 60M100-00 оснащен защитным корпусом из нержавеющей стали (класс защиты IP65), что делает его устойчивым к пыли, влаге и механическим повреждениям — преимущество перед датчиками с низкой степенью защиты.
Также 60M100-00 требует обязательного сочетания с сигнальным преобразователем (например, 7200 Series Bently Nevada), который преобразует индуктивный сигнал датчика в стандартный аналоговый сигнал (4–20 мА или 0–10 В) для совместимости с модулями мониторинга и SCADA-системами. Датчик 60M100-00 идеально подходит для измерения радиального смещения валов (контроль вибрации и дисбаланса) и осевого положения (определение позиции ротора относительно статора), помогая выявлять дефекты на ранней стадии (например, износ подшипников, деформацию вала). Все функциональные особенности и тесты на долговечность 60M100-00 подтверждаются документацией Bently Nevada, доступной по [ссылке на 60M100-00 Bently Nevada].
Технические параметры 60M100-00 Bently Nevada
Основные технические характеристики модели 60M100-00 включают:
- Тип датчика: Индуктивный proximity probe (для измерения смещения и положения);
- Принцип работы: Изменение индуктивного поля при приближении металлического объекта;
- Параметры измерения:
– Рабочий зазор (диапазон измерения): 0,2 мм – 2,0 мм;
– Точность измерения: ±0,5% от полного диапазона;
– Линейность: ≤1% (в пределах рабочего зазора);
- Электрические параметры:
– Напряжение питания: 12 В DC – 24 В DC (от сигнального преобразователя);
– Выходной сигнал: Индуктивный ток (0,1 мА – 1,0 мА) — требует преобразования в стандартный сигнал;
– Чувствительность: 0,5 В/мм (после преобразования сигнала);
- Механические параметры:
– Материал корпуса: Нержавеющая сталь (AISI 316L);
– Диаметр корпуса: 10 мм;
– Длина корпуса: 50 мм;
– Защита по стандарту: IP65 (против пыли и струй воды);
- Операционные условия:
– Температура работы: -50 °C до +120 °C;
– Относительная влажность: 0%–100% (без конденсации);
– Устойчивость к вибрациям: IEC 60068-2-6 (10–2000 Гц, амплитуда 0,75 мм);
- Совместимость: Сигнальные преобразователи Bently Nevada 7200 Series, модули мониторинга 3500/20 Bently Nevada.
Все параметры 60M100-00 соответствуют международным стандартам API 670 (мониторинг валовых машин) и ISO 10816 (вибрация валовых агрегатов), что подтверждается сертификатами Bently Nevada — детали в техническом описании по [ссылке на 60M100-00 Bently Nevada].
Преимущества и особенности 60M100-00 Bently Nevada
Модель 60M100-00 имеет ряд ключевых преимуществ перед аналогичными индуктивными датчиками на рынке:
- Широкий диапазон температур: Работа в диапазоне -50 °C до +120 °C делает 60M100-00 подходящим для агрегатов с высокой температурой (например, паровые турбины ТЭС), где стандартные датчики теряют точность или выходят из строя.
- Высокая степень защиты IP65: Корпус из нержавеющей стали и защита IP65 гарантируют устойчивость 60M100-00 к пыли, влаге и механическим повреждениям — актуально для эксплуатации на открытых площадках или в условиях высокой влажности (например, на гидроэлектростанциях).
- Точность и линейность: Погрешность ±0,5% и линейность ≤1% обеспечивают надежные измерения даже для критических приложений (например, контроль смещения ротора турбины с минимальным зазором между ротором и статором).
- Совместимость с системами Bently Nevada: Идеальное сочетание с сигнальными преобразователями 7200 Series и модулями мониторинга 3500/20 позволяет интегрировать 60M100-00 в единую систему контроля состояния оборудования, упрощая настройку и диагностику.
Примеры применения 60M100-00 Bently Nevada
Модель 60M100-00 широко используется в отраслях с валовыми агрегатами, где требуется точный контроль смещения:
- Электроэнергетика: Мониторинг радиального смещения валов паровых турбин на ТЭС. 60M100-00 измеряет расстояние между валом и статором, предотвращая контакт (который может привести к разрушению агрегата) и сигнализируя о нештатных изменениях (например, износ подшипников).
- Нефтегазовая отрасль: Контроль осевого положения валов центробежных компрессоров на нефтепроводах. 60M100-00 отслеживает перемещение ротора по оси, предотвращая столкновение с торцевыми уплотнениями и снижение эффективности компрессии.
- Химическая промышленность: Мониторинг смещения валов двигателей агрегатов для смешивания химических реагентов. 60M100-00 выявляет дисбаланс вала на ранней стадии, предотвращая вибрацию и выброс токсичных веществ в случае поломки.
- Металлургия: Контроль положения валов рольгангов на прокатных станах. 60M100-00 обеспечивает стабильность положения вала, предотвращая деформацию металлической заготовки и брак продукции.
Сравнение с конкурентами: 60M100-00 Bently Nevada vs датчик Emerson CSI 9300
Для оценки преимущества 60M100-00 сравним его с популярным индуктивным датчиком Emerson CSI 9300:
| Параметр | 60M100-00 Bently Nevada | Emerson CSI 9300 |
|---|---|---|
| Рабочий зазор | 0,2 мм – 2,0 мм | 0,5 мм – 1,5 мм |
| Температурный диапазон | -50 °C до +120 °C | -40 °C до +100 °C |
| Точность измерения | ±0,5% | ±1,0% |
| Защита корпуса | IP65 | IP54 |
| Совместимость с модулями | Bently Nevada 3500 Series | Emerson CSI 6500 |
| Длина корпуса | 50 мм | 65 мм |
Как видно из таблицы, 60M100-00 превосходит конкурента по широкому рабочему зазору, более широкому температурному диапазону, высокой точности и степени защиты IP65. Это делает его предпочтительным выбором для суровых промышленных условий и критических приложений. Дополнительные данные о сравнении доступны в техническом обзоре на [ссылке на 60M100-00 Bently Nevada].
Советы по выбору и меры предосторожности для 60M100-00 Bently Nevada
Советы по выбору
- Определите требуемый рабочий зазор: Если вам нужно измерять расстояния от 0,2 мм до 2,0 мм (например, для турбин с минимальным зазором), 60M100-00 — идеальный выбор; для узких диапазонов (0,5 мм – 1,5 мм) можно рассмотреть менее дорогие модели, но они не обеспечат той же гибкости.
- Оцените условия эксплуатации: Для помещений с пылью или влагой (например, гидроэлектростанции) степень защиты IP65 60M100-00 критически важна — датчики с IP54 быстро выйдут из строя при попадании влаги.
- Проверьте совместимость с преобразователем: Убедитесь, что вы используете сигнальный преобразователь Bently Nevada 7200 Series с 60M100-00 — несовместимые преобразователи искажут сигнал и снизят точность.
Меры предосторожности
- При монтаже 60M100-00 обеспечьте правильный рабочий зазор (0,2 мм – 2,0 мм) — неправильный зазор приведет к неиндивидуальному сигналу или неработоспособности датчика.
- Не эксплуатируйте 60M100-00 за пределами указанного температурного диапазона (-50 °C до +120 °C) — экстремальные температуры повредят индуктивную катушку и снизят срок службы.
- Регулярно проверяйте целостность корпуса 60M100-00 — повреждение защиты IP65 может привести к попаданию пыли или влаги в внутренние компоненты и выходу датчика из строя.
- Для замены или калибровки 60M100-00 обращайтесь только к сертифицированным специалистам Bently Nevada — самостоятельные манипуляции могут нарушить точность и привести к ошибкам в мониторинге. Дополнительные рекомендации есть по [ссылке на 60M100-00 Bently Nevada].
