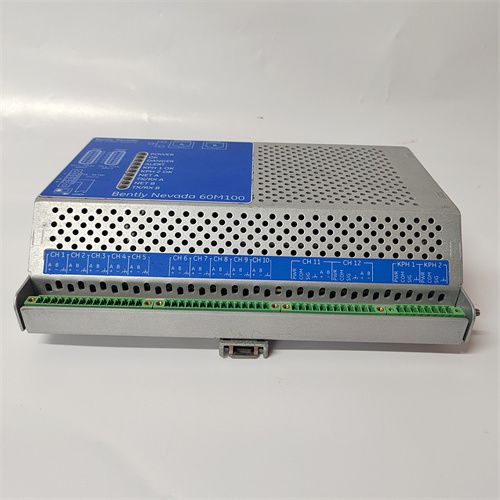

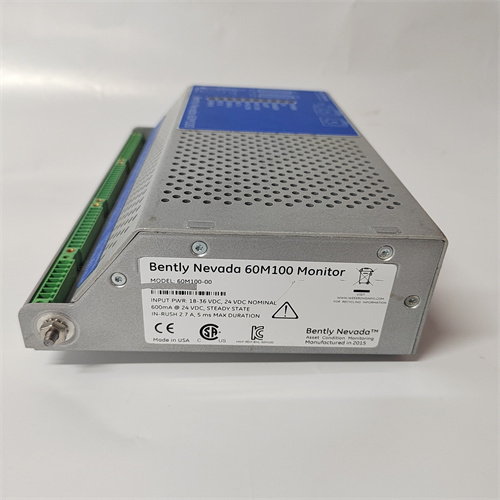

Обзор автоматизационного оборудования: BENTLY 60M100-00
Сначала представим ключевой продукт — BENTLY 60M100-00 (ссылка на продукт будет предоставлена позже, когда вы пришлете адрес), который относится к линейке модулей сигнального усиления для систем мониторинга вибрации и положения роторов (промышленных шпинделей, турбин, компрессоров) от бренда Bently Nevada (ныне часть GE Vernova) — лидера в решениях для диагностики и защиты вращательного оборудования. BENTLY 60M100-00 отличается высокой точностью усиления слабых сигналов и надежностью, что делает его критическим элементом для раннего выявления дефектов вращательных частей, предотвращая дорогостоящие аварии и остановки производства.
Описание продукта
BENTLY 60M100-00 (ссылка на продукт) — это специализированный модуль сигнального усилителя (Signal Conditioner), разработанный для обработки слабых электрических сигналов, поступающих от индуктивных вибрационных датчиков и датчиков положения Bently Nevada (например, серии 3300, 3500). Продукт преобразует эти низкоуровневые сигналы (для вибрации — до нескольких милливольт) в стандартизированные аналоговые сигналы (4-20 мА или 0-10 В), удобные для передачи к контроллерам DCS, системам SCADA или панелям операторского мониторинга.
Благодаря компактной монтажной конструкции (DIN-рейка) BENTLY 60M100-00 (ссылка на продукт) легко интегрируется в шкафы распределенной электроники, расположенные вблизи контролируемого оборудования (например, турбинные помещения, цеха с компрессорами), и сочетается с другими модулями Bently Nevada (например, 3500/42 — мониторные модули, 3500/22 — коммуникационные модули), образуя полноценные системы диагностики. Особенно важно отметить, что BENTLY 60M100-00 поддерживает регулировку усиления сигнала и фильтрацию помех — это позволяет подстроить модуль под конкретные типы датчиков и условия эксплуатации, исключая влияние электромагнитных помех или вибраций от соседнего оборудования. Кроме того, BENTLY 60M100-00 (ссылка на продукт) прошел строгие тесты на устойчивость к вибрациям (характерным для вращательного оборудования), температурным перепадам и пыли, подтверждая его работоспособность в суровых промышленных условиях. Модуль не требует сложной программной настройки — все параметры (уровень усиления, тип выходного сигнала) настраиваются через встроенные потенциометры и джамперы, что упрощает монтаж и обслуживание.
Технические параметры
Технические характеристики BENTLY 60M100-00 (ссылка на продукт) отвечают высоким требованиям к модулям сигнального усиления для диагностики вращательного оборудования:
- Входные параметры:
- Тип входного сигнала: Из индуктивных датчиков Bently Nevada (например, 3300 XL, 3300/18) — сигнал напряжения (0,1–10 мВ/мм/с для вибрации, 0,5–5 В для положения);
- Количество входных каналов: 1 канал (моноканальный модуль);
- Входное сопротивление: ≥10 кОм — не загружает выход датчика.
- Выходные параметры:
- Тип выходного сигнала: Настраиваемый — 4-20 мА (токовый) или 0-10 В (напряжностный);
- Максимальный выходной ток: 25 мА (для режима 4-20 мА);
- Погрешность выходного сигнала: ±0,1% полного диапазона (FD) — гарантирует точность передачи данных о вибрации/положении.
- Регулируемые параметры:
- Усиление сигнала: Настраиваемое (x10–x100) через потенциометр;
- Фильтрация: Встроенный низкочастотный фильтр (настраиваемая частота среза — 1–100 Гц) — для подавления высокочастотных помех.
- Питание:
- Входное напряжение: 24 В DC ±15% (стандарт для промышленных модулей);
- Потребление энергии: ≤2 Вт — низкое энергопотребление.
- Рабочая температура: Диапазон эксплуатации от -20 °C до +65 °C — устойчив к экстремальным температурам в производственных цехах.
- Защита и индикация:
- Класс защиты: IP20 (для монтажа в закрытых шкафах);
- LED-индикаторы: Для сигнализации нормальной работы (зеленый), перегрузки (желтый) и сбоя (красный);
- Устойчивость к ЭМС: Соответствует стандарту EN 61000-6-2.
Преимущества и особенности
BENTLY 60M100-00 (ссылка на продукт) имеет ряд уникальных преимуществ для систем диагностики вращательного оборудования:
- Точность усиления сигнала: Погрешность ±0,1% FD гарантирует, что данные о вибрации или положении ротора передаются без искажений — это критически важно для раннего выявления дефектов (например, износ подшипников, небаланс ротора) до возникновения аварий.
- Совместимость с датчиками Bently Nevada: Модуль специально разработан для работы с индуктивными датчиками бренда Bently — это исключает проблемы с совместимостью и упрощает выбор комплектующих для системы диагностики.
- Простота настройки: Регулировка через потенциометры и джамперы не требует специализированного ПО или обучения персонала — инженер с базовыми знаниями может быстро настроить модуль на месте.
- Устойчивость в суровых условиях: Рабочий диапазон температур -20 °C до +65 °C и устойчивость к вибрации делают BENTLY 60M100-00 подходящим для эксплуатации в самых сложных средах — например, в цехах с высокими температурами (металлургия) или сильными вибрациями (компрессоры).
- Экономичность: Моноканальный дизайн позволяет покупать только необходимое количество модулей для числа датчиков — нет необходимости переплачивать за лишние каналы, что снижает общую стоимость системы.
Примеры применения в отраслях
BENTLY 60M100-00 (ссылка на продукт) широко используется в отраслях с вращательным оборудованием, где требуется точная диагностика:
- Энергетика (ТЭС, ГЭС): В системах мониторинга турбин — BENTLY 60M100-00 усиляет сигналы от индуктивных датчиков вибрации, установленных на подшипниках турбинных шпинделей. Преобразованный сигнал 4-20 мА передается в DCS, где операторы отслеживают вибрацию в реальном времени — при превышении лимитов подается сигнал тревоги, позволяя устранить дефект до остановки турбины.
- Нефтегазовая промышленность: В компрессорных станциях — модуль обрабатывает сигналы от датчиков положения ротора компрессора, контролируя его смещение относительно статической части. Данные о положении помогают предотвратить контакт ротора с статором, что могло бы привести к разрушению оборудования.
- Металлургическая промышленность: В прокатных станов — BENTLY 60M100-00 усиляет сигналы от датчиков вибрации вращательных валков. Точная передача данных позволяет операторам своевременно выявить небаланс валков или износ подшипников, предотвращая остановку линии прокатки и потерю продукции.
- Химическая промышленность: В агрегатах с центробежными насосами — модуль обрабатывает сигналы от датчиков вибрации насосных роторов. Раннее выявление увеличения вибрации (например, из-за засорения рабочего колеса) позволяет провести ремонт насоса без остановки всего производственного процесса.
Сравнение с конкурентами
В сравнении с аналогичными модулями сигнального усиления для диагностики вращательного оборудования других брендов (например, SKF CMSS 2000, Schaeffler ProLink) BENTLY 60M100-00 (ссылка на продукт) демонстрирует преимущества в совместимости и точности:
| Параметр сравнения | BENTLY 60M100-00 | Конкурентный продукт 1 (SKF CMSS 2000) | Конкурентный продукт 2 (Schaeffler ProLink) |
|---|---|---|---|
| Погрешность выходного сигнала | ±0,1% FD | ±0,2% FD | ±0,15% FD |
| Совместимость с датчиками Bently | Полная (специально разработан) | Ограниченная (требует адаптера) | Ограниченная (требует адаптера) |
| Тип выходного сигнала | Настраиваемый (4-20 мА/0-10 В) | Только 4-20 мА | Только 0-10 В |
| Рабочий диапазон температур | -20 °C до +65 °C | -10 °C до +60 °C | -15 °C до +60 °C |
| Удобство настройки | Потенциометры/джамперы (простое) | ПО SKF CMSS (сложное) | ПО Schaeffler (сложное) |
Советы по выбору и предостережения
Советы по выбору
- Перед покупкой BENTLY 60M100-00 (ссылка на продукт) убедитесь, что вы используете индуктивные датчики Bently Nevada (например, 3300 XL) — модуль максимально эффективен с этими датчиками, а совместимость с датчиками других брендов может требовать дополнительной калибровки.
- Определите тип выходного сигнала, требуемого вашей системой: если DCS поддерживает только токовые сигналы (4-20 мА), BENTLY 60M100-00 с настраиваемым выходом станет оптимальным выбором — нет необходимости покупать дополнительные преобразователи.
- Для объектов с высокими требованиями к фильтрации помех (например, цехы с множеством электродвигателей) учтите встроенный фильтр модуля — настройте частоту среза под конкретные источники помех, чтобы обеспечить чистоту сигнала.
Предостережения
- BENTLY 60M100-00 (ссылка на продукт) должен устанавливаться только квалифицированным персоналом с опытом работы с диагностическими системами вращательного оборудования — неправильное подключение датчика или калибровка усиления может привести к искажению данных и ложным тревогам.
- Не используйте модуль за пределами указанных технических параметров (температура < -20 °C или > +65 °C, напряжение < 20,4 В DC или > 27,6 В DC) — это повышает риск выхода модуля из строя и потери контроля над состоянием оборудования.
- Регулярно проверяйте LED-индикаторы BENTLY 60M100-00 — желтый или красный свет сигнализирует о перегрузке или сборе, которые требуют немедленного внимания (например, проверка кабеля к датчику, перекалибровка усиления).
- Не используйте BENTLY 60M100-00 для измерения вибрации с частотой выше 100 Гц — встроенный фильтр не подавит высокочастотные помех, что приведет к неточным данным.
