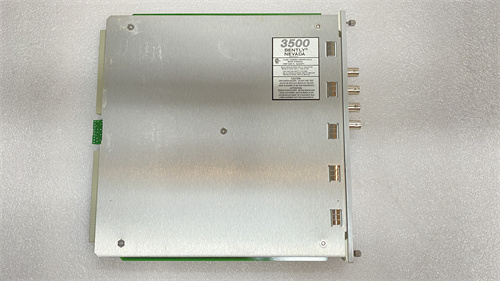

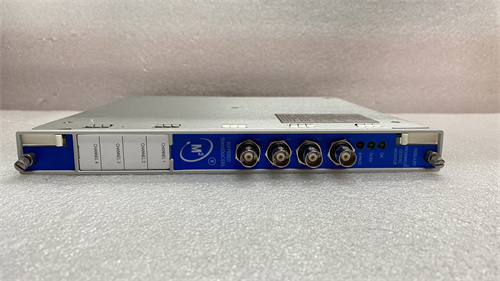

BENTLY 72200-04-04-01-04-01-11

Описание

Описание продукта

Параметры продукта

• Тип устройства: Много Канальный модуль диагностики роторных агрегатов (вибрация + позиция + температура + скорость).
• Основная функция: Комплексное измерение и анализ параметров агрегатов, выявление дефектов в ранней стадии, передача данных в системы управления и ПО диагностики.
• Конфигурация каналов:
  • Вибрация: 4 канала (абсолютная/относительная), частотный диапазон 0,1–10 000 Гц;
  • Позиция ротора: 4 канала (смещение вала, зазор), диапазон 0–5 мм, точность ±0,01 мм;
  • Температура: 1 канал (поддержка Pt100, термопар K/J), диапазон -200 °C до +1200 °C;
  • Скорость вала: 4 канала (0–30 000 об/мин, точность ±0,1% от номинала);
  • Общее количество каналов: 13 (конфигурируемых под конкретные задачи).
• Продвинутые функции:
  • Спектральный анализ: 40 000 линий, частота обновления 1 раз/сек;
  • Алгоритмы диагностики: Идентификация небаланса, износа подшипников, деформации вала (по библиотеке дефектов Bently);
  • Логирование: Хранение данных за 2 года (частота записи 1 раз/мин), экспорт в CSV/XML.
• Электрические характеристики:
  • Питание: 24 В DC (от модуля Bently 3500/32) или 110–240 В AC;
  • Потребление энергии: ≤45 ВА (при полной загрузке каналов);
  • Защита: От перегрузки, короткого замыкания, электромагнитных помех (класс EN 55022).
• Механические характеристики:
  • Размеры: 200 мм (высота) × 300 мм (ширина) × 180 мм (глубина);
  • Материал корпуса: Алюминий с антикоррозионным покрытием;
  • Монтаж: В шасси Bently 3500 или на рельсу DIN.
• Рабочие условия:
  • Температура: -20 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрации: ≤5 g (10–500 Гц);
  • Класс защиты: IP20 (для внутреннего монтажа).
• Сертификации: IEC 61010-1, ATEX Zone 2, UL 508, CSA C22.2 No.14.

Преимущества и особенности

1. Интеграция нескольких функций в одном модуле: Объединяет мониторинг вибрации, позиции, температуры и скорости — BENTLY 72200-04-04-01-04-01-11 заменяет 3–4 отдельных модуля, экономя пространство в шкафу и сокращая кабельное соединение.
2. Продвинутые алгоритмы диагностики: Библиотека дефектов Bently и спектральный анализ 40 000 линий позволяют точно идентифицировать причину аномалий (например, износ зубчатого вала по гармоническим пикам), а не только фиксировать их.
3. Гибкая конфигурация каналов: Возможность назначать каналы под разные параметры (например, 2 канала на вибрацию, 3 на позицию) адаптирует модуль под специфику агрегата (турбина, компрессор, двигатель).
4. Совместимость с цифровыми системами: Поддержка Modbus TCP и OPC UA позволяет передавать данные в SCADA/MES системы и облачные платформы (например, GE Predix), что удобно для удаленного мониторинга и анализа тенденций.
5. Защита в опасных зонах: Сертификация ATEX Zone 2 делает BENTLY 72200-04-04-01-04-01-11 подходящим для нефтегазовых площадок и химических цехах без дополнительных защитных корпусов.

Случаи применения в отраслях

• Энергетика: В ТЭЦ с газотурбинами мощностью 20 МВт BENTLY 72200-04-04-01-04-01-11 контролирует 4 точки вибрации на турбине, 4 позиции ротора, температуру подшипников и скорость вала. При росте вибрации на 120 мкм и температуре подшипника до 95 °C алгоритмы диагностики определяют небаланс ротора, а через OPC UA данные передаются в SCADA — операторы снижают нагрузку и планируют балансировку.
• Нефтегаз: На компрессорных станциях с 3 секциями BENTLY 72200-04-04-01-04-01-11 использует 3 канала вибрации (по 1 на секцию), 2 канала позиции и 1 канал температуры. Спектральный анализ выявляет износ уплотнений в 2-й секции (пик на частоте 2× скорости вала), что позволяет заменить компонент в период технического обслуживания, не останавливая всю станцию.
• Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 72200-04-04-01-04-01-11 интегрируется в испытательные стенды. Он измеряет 4 точки вибрации на двигателе, скорость (0–5000 об/мин) и температуру кривошипно-шатунного механизма, генерируя отчет о соответствии двигателя стандартам ISO 3046.
• Судостроение: На крупных контейнерных судах с двумя главными двигателями BENTLY 72200-04-04-01-04-01-11 контролирует вибрацию и скорость каждого двигателя (по 2 канала на двигатель), а также температуру подшипников. Данные передаются в корабельную систему управления, а устойчивость к вибрации (≤5 g) гарантирует надежность в морских условиях.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Для комплексного контроля агрегатов (требуется мониторинг вибрации + позиция + температура) — выбирайте BENTLY 72200-04-04-01-04-01-11, так как он объединяет все функции в одном модуле, экономя бюджет и пространство.
2. В объектах с требованиями к удаленной диагностике (например, удаленные нефтегазовые площадки) — приоритетно выбирайте за поддержку OPC UA и облачных платформ.
3. Для систем Bently 3500 или с ПО Bently System 1 — модуль подходит лучше, чем конкуренты, за полную совместимость и синхронизацию данных с существующей инфраструктурой.

Меры предосторожности

1. При настройке каналов BENTLY 72200-04-04-01-04-01-11 строго соответствуйте типу сенсора (например, не подключайте термопару K к каналу для вибрации) — неправильная конфигурация приведет к искажению данных.
2. Регулярно обновляйте firmware через официальный портал GE Digital — обновления включают исправления алгоритмов диагностики и защиту от уязвимостей.
3. Устанавливайте модуль на расстоянии ≥1,5 м от высоковольтных кабелей и трансформаторов — сильные электромагнитные поля искажают аналоговые сигналы (например, температуры, вибрации).
4. Архивируйте логи данных ежемесячно — храните архивы не менее 3 лет для анализа долгосрочных тенденций износа и расследования инцидентов.
5. Не превышайте максимальное потребление энергии (45 ВА) — подключение лишних сенсоров вызовет перегрев модуля и снизит стабильность работы.

72200-04-04-01-04-01-11
