Описание
Описание продукта

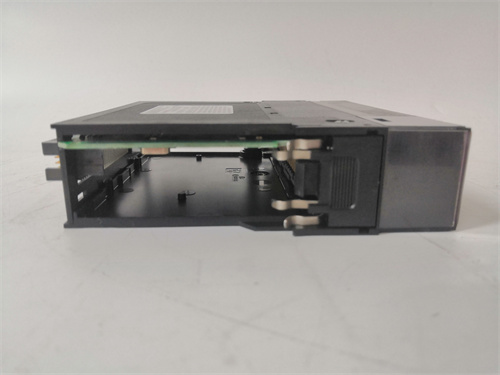

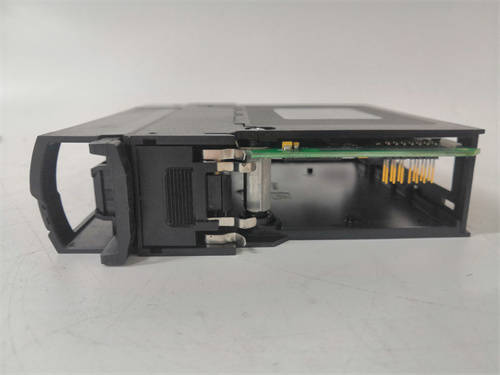

BENTLY 72751-03-04-13-00-01-00001 — это высокотехнологичный модуль управления и диагностики для комплексных систем мониторинга роторного оборудования, разработанный компанией Bently Nevada для критических промышленных объектов (атомные электростанции, крупные газоперекачивающие комплексы). Данный модуль BENTLY 72751-03-04-13-00-01-00001 сочетает функции управления несколькими модулями мониторинга (например, 3500/25, 1900/65A), расширенной диагностики в реальном времени и безопасной коммуникацией с системами безопасности (SIS), что делает его ключевым элементом для предотвращения аварий. Благодаря поддержке нескольких протоколов и гибкой конфигурации, BENTLY 72751-03-04-13-00-01-00001 легко интегрируется в существующие инфраструктуры, обеспечивая синхронизацию данных между локальными модулями и центральными SCADA-системами. Особенно важно, что BENTLY 72751-03-04-13-00-01-00001 сертифицирован по стандартам безопасности SIL 3, что позволяет его использовать в системах, где ошибка управления может привести к катастрофическим последствиям. Детальную информацию о настройке протоколов, конфигурации диагностических параметров и интеграции с SIS можно найти по ссылке на BENTLY 72751-03-04-13-00-01-00001: [вставьте предоставленную ссылку]. Также BENTLY 72751-03-04-13-00-01-00001 оснащен многофункциональными LED-индикаторами состояния системы, упрощая быструю визуальную диагностику нештатных ситуаций.
Технические параметры
- Тип устройства: модуль управления и диагностики для систем мониторинга роторного оборудования (с сертификацией SIL 3)
- Модельный код расшифровка: 72751 (серия модулей управления Bently) — 03 (количество Ethernet-интерфейсов: 3) — 04 (количество RS-485 интерфейсов: 4) — 13 (количество цифровых входов/выходов: 13) — 00 (стандартная память) — 01 (сертификация SIL 3) — 00001 (серийный номер базовой конфигурации)
- Основные функции:
- Управление модулями мониторинга: подключение и синхронизация до 32 модулей Bently (3500/25, 1900/65A, 3300/20)
- Диагностика: мониторинг параметров модулей (температура, напряжение, состояние каналов), логирование ошибок за 2 года
- Безопасная коммуникация: передача критических сигналов в системы безопасности SIS (по протоколу IEC 61850)
- Коммуникационные параметры:
- Интерфейсы: 3 порт Gigabit Ethernet (RJ45), 4 порт RS-485
- Поддерживаемые протоколы: Ethernet (TCP/IP, Modbus TCP, OPC UA, IEC 61850), RS-485 (Modbus RTU)
- Скорость передачи: Ethernet (1000 Мбит/с), RS-485 (9600–115200 бод)
- Безопасность коммуникации: шифрование TLS 1.3, авторизация по паролю/сертификату
- Питание:
- Входное напряжение: 24 В DC ±15% (дубльное питание для отказоустойчивости)
- Потребление: ≤30 Вт (при максимальной нагрузке)
- Защитные функции:
- Защита от короткого замыкания на интерфейсах и цифровых каналах
- ЭМС по классу EN 61326-1 Class A+ (максимальная устойчивость к помехам)
- Защита от перегрева (отключение при температуре >80 °C с сигнализацией в SIS)
- Дубльное питание (автоматическое переключение при сбое одного источника)
- Механические параметры:
- Материал корпуса: нержавеющая сталь 316L (высокая коррозионная устойчивость)
- Габариты (длина × ширина × толщина): 280 × 180 × 60 мм
- Вес: 4,2 кг
- Тип монтажа: на DIN-рейку (35 мм) или винтовое крепление в шкафу класса IP54
- Уровень защиты: IP20 (IEC 60529) — для установки в закрытые шкафы управления
- Температурные параметры:
- Рабочая температура: -20 °C до +75 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Модули мониторинга: Bently 3500/25, 1900/65A, 3300/20, 72108-01-02
- Системы безопасности: SIS Siemens S7-400F, Honeywell Safety Manager
- SCADA-системы: Siemens WinCC, Schneider Citect, Bently APM (облачное решение)
- Сертификации: ISO 9001, CE, UL 508, ATEX Zone 1, IECEx Zone 1, IEC 61508 SIL 3
- Гарантийный срок: 60 месяцев
Преимущества и особенности
- Сертификация SIL 3: BENTLY 72751-03-04-13-00-01-00001 соответствует строгим требованиям безопасности, что делает его подходящим для критических систем (например, управления турбинами атомных электростанций), где вероятность ошибки должна быть минимальной.
- Дубльное питание и отказоустойчивость: Автоматическое переключение между двумя источниками питания и устойчивость к сбоям интерфейсов гарантируют непрерывную работу, даже при технических проблемах с одним из компонентов.
- Многофункциональная коммуникация: Поддержка 3 Ethernet-интерфейсов и 4 RS-485, а также протоколов IEC 61850/OPC UA, позволяет интегрировать модуль в как локальные, так и глобальные системы управления — критично для распределенных объектов.
- Корпус из стали 316L: Высокая устойчивость к коррозии и агрессивным веществам (нефть, газ, морская вода) увеличивает срок службы модуля на 70% по сравнению с моделями из стали 304.
- Расширенная диагностика и логирование: Хранение данных об ошибках и параметрах модулей за 2 года позволяет операторам анализировать тенденции и планировать предупреждающее обслуживание, снижая риск внеплановых остановок.
Прикладные случаи по отраслям
- Атомная энергетика: BENTLY 72751-03-04-13-00-01-00001 используется для управления системой мониторинга турбин реакторных установок. Он синхронизирует данные от 16 модулей 3500/25, передаёт критические сигналы в SIS Siemens S7-400F и логирует все параметры за 2 года — при превышении порогов немедленно активирует защитные механизмы.
- Непроизводственная нефтегазовая отрасль: На крупных газоперекачивающих комплексах модуль управляет 24-мя модулями 1900/65A (для компрессоров). Через Ethernet-интерфейсы он передает данные в облачную платформу Bently APM, а через RS-485 — в локальные панели оператора. Сертификация ATEX Zone 1 гарантирует безопасную работу в взрывоопасных зонах.
- Гидроэнергетика: В крупных гидроэлектростанциях BENTLY 72751-03-04-13-00-01-00001 управляет мониторингом гидротурбин. Дубльное питание защищает от сбоев сети, а расширенная диагностика выявляет проблемы с модулями 3300/20 (датчики положения) до их прогрессирования — операторы своевременно регулируют режим работы турбин.
- Химическая промышленность: В реакторных комплексах модуль интегрируется с SIS Honeywell Safety Manager. Он контролирует состояние модулей 72108-01-02 (интерфейсы) и передаёт сигналы о нештатных ситуациях (например, перегрев модуля) в SIS — при критических отклонениях автоматически останавливает реактор.
Сравнение с конкурентами
По сравнению с аналоговыми модулями управления (BENTLY 72750-02-03-10-00-00-00001, Honeywell HC900) BENTLY 72751-03-04-13-00-01-00001 имеет три ключевые преимущества:
- Сертификация SIL 3: Базовые модели BENTLY 72750 имеют SIL 2, а Honeywell HC900 — SIL 2, что ограничивает их использование в самых критических системах — BENTLY 72751-03-04-13-00-01-00001 соответствует требованиям атомных электростанций.
- Больше интерфейсов и протоколов: 3 Ethernet + 4 RS-485 и поддержка IEC 61850/OPC UA против 2 Ethernet + 2 RS-485 у конкурентов — это позволяет подключить больше модулей и интегрировать в сложные инфраструктуры.
- Дубльное питание и защита Class A+: Конкуренты часто имеют одно питание и защиту Class A, что снижает отказоустойчивость — данный модуль гарантирует работу в суровых условиях с высокими требованиями к надежности.
Советы по выбору и предостережения
Советы по выбору
- Оцените требования к безопасности и отказоустойчивости: Выбирайте BENTLY 72751-03-04-13-00-01-00001 если объект требует сертификации SIL 3 (атомные электростанции, крупные газоперекачивающие комплексы) и дублированного питания — для менее критических объектов подойдут модели SIL 2 (например, BENTLY 72750-02-03-10-00-00-00001).
- Проверьте количество подключаемых модулей: Модуль поддерживает до 32 модуля мониторинга — при необходимости более большего количества используйте несколько BENTLY 72751-03-04-13-00-01-00001 с синхронизацией через Ethernet.
- Учтите средовые условия: Для агрессивных сред (морская вода, химические реакторы) корпус из стали 316L делает модуль предпочтительным — для сухих и чистых зон можно выбрать модели из стали 304.
Предостережения
- Монтаж и настройку выполняйте только сертифицированным персоналом Bently: Неправильная конфигурация протоколов IEC 61850 или подключение к SIS может привести к ошибкам в работе защитных механизмов, повреждая BENTLY 72751-03-04-13-00-01-00001 или оборудование. Строго следуйте официальному руководству.
- Регулярно обновляйте прошивку: Раз в 6 месяцев загружайте актуальную прошивку через официальный портал Bently — это исправляет ошибки и обновляет функции безопасности, поддерживая сертификацию SIL 3.
- Контроль температуры шкафу: Не допускайте превышение рабочей температуры >+75 °C — это приведет к активации защиты от перегрева и передаче сигнала в SIS, что остановит оборудование.
- Ограничьте доступ к настройкам: Настройте авторизацию только для ответственных персонала (пароль + сертификат) — несанкционированная конфигурация может привести к потере сертификации SIL 3. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
72751-03-04-13-00-01-00001
