Bently Nevada 177230-01-02-05 — Высокоточный модуль мониторинга состояния вращательных механизмов
Bently Nevada 177230-01-02-05 — премиальный модуль обработки сигналов для мониторинга вращательных механизмов, разработанный компанией Bently Nevada (часть группы Siemens) — глобальным лидером в области диагностики и защиты промышленного оборудования. Специально предназначен для обработки сигналов от индуктивных и вибрационных сенсоров, Bently Nevada 177230-01-02-05 обеспечивает раннее выявление дефектов (износ подшипников, несоосность валов, вибрации) и предотвращение аварий, становясь неотъемлемым компонентом для энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта

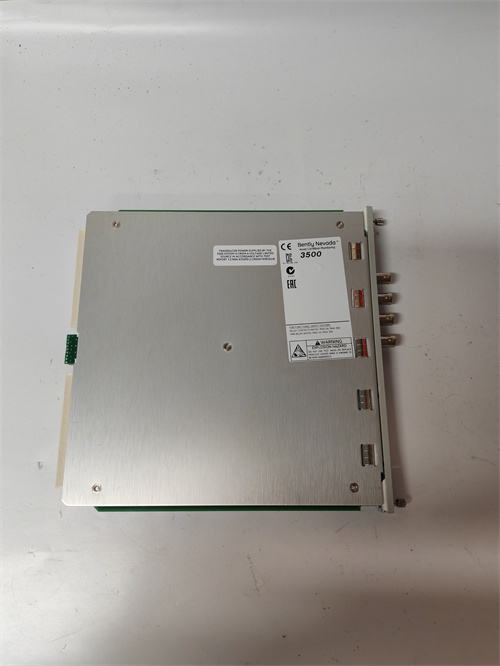

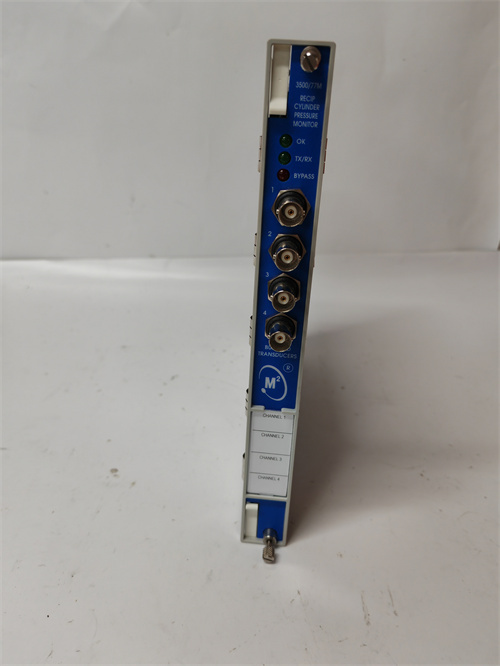

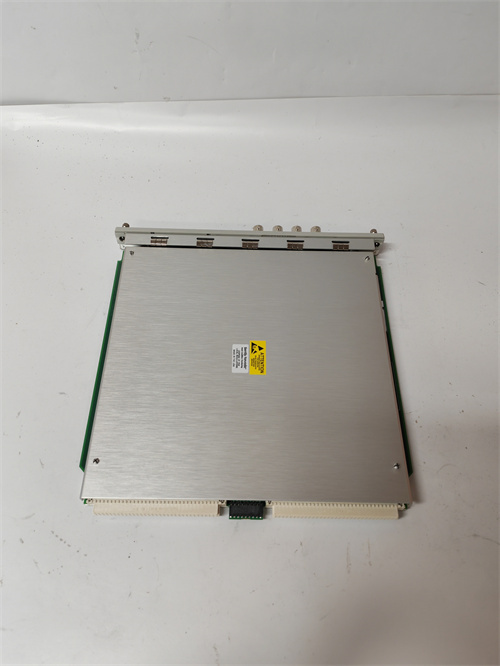

Bently Nevada 177230-01-02-05 — модуль обработки сигналов из серии 3500, предназначенный для интеграции в системы мониторинга Bently Nevada 3500. Продукт Bently Nevada 177230-01-02-05 отличается инновационной архитектурой с 4 независимыми каналами обработки, каждый из которых способен обрабатывать сигналы от проксимитных сенсоров (измерение зазора, скорости) и вибрационных сенсоров (измерение ускорения, скорости, смещения).
Bently Nevada 177230-01-02-05 оснащен высокопроизводительным цифровым сигнальным процессором (DSP), обеспечивающим обработку сигналов с частотой дискретизации до 128 кГц и разрешением 24 бита — это гарантирует микронную точность измерений и детальный анализ спектра вибраций. Модуль поддерживает преобразование аналоговых сигналов сенсоров в стандартные выходные сигналы (4–20 мА, digital RS-485) для передачи данных в системы DCS/SCADA или специализированное ПО Bently Nevada System 1.
Особенно ценна функция расширенной диагностики Bently Nevada 177230-01-02-05 — модуль автоматически отслеживает состояние каждого канала, качество сигнала от сенсоров и собственный технический статус, передавая алерты о неисправностях (обрыв кабеля, калибровочный сдвиг, перегрев) в центральный контроллер системы 3500. Модуль поддерживает конфигурацию через программное обеспечение Bently Nevada 3500 Rack Configuration Software, позволяя настраивать пороговые значения, частотные диапазоны и тип обработки сигнала под конкретные типы механизмов.
Конструкция Bently Nevada 177230-01-02-05 оптимизирована для промышленных условий: металлический корпус с классом защиты IP20, широкий диапазон рабочих температур (-40 °C до +70 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000-6-2/6-4). Модуль монтируется в шкаф системы Bently Nevada 3500, поддерживает горячую замену (hot swapping) и интегрируется с другими модулями серии 3500 (модули питания, коммуникации, защиты), образуя полностью функциональную систему мониторинга.
Технические параметры
- Бренд: Bently Nevada (Siemens)
- Модель: Bently Nevada 177230-01-02-05
- Тип устройства: Модуль обработки сигналов для мониторинга вращательных механизмов
- Количество каналов: 4 независимых канала обработки
- Поддерживаемые сенсоры:
- Проксимитные сенсоры (индуктивные): Bently Nevada 3300 XL, 3301
- Вибрационные сенсоры: Акселерометры, вибрационные датчики скорости/смещения
- Тип обрабатываемых сигналов:
- Зазор: 0–2 мм, 0–4 мм (в зависимости от сенсора)
- Вибрация: Ускорение (0–50 g), скорость (0–250 мм/с), смещение (0–500 мкм)
- Разрешение ADC/DAC: 24 бит
- Частота дискретизации: До 128 кГц
- Выходные сигналы: 4–20 мА (аналоговый), RS-485 (цифровой, Modbus RTU)
- Коммуникационные интерфейсы: Ethernet (TCP/IP), PROFINET IO (для связи с системой 3500)
- Диагностика: Канальная диагностика, диагностика сенсоров, самодиагностика модуля
- Питание: 24 ВДС ±10% (от шкафа Bently Nevada 3500), потребление ≤25 Вт
- Рабочая температура: -40 °C до +70 °C
- Хранилище температура: -55 °C до +85 °C
- Класс защиты: IP20
- Корпус: Металлический (сталь 304)
- Тип монтажа: Модульное монтирование в шкаф Bently Nevada 3500
- Размеры (Д×Ш×В): 160 мм × 100 мм × 220 мм
- Вес: Примерно 1.2 кг
- Совместимость: Система мониторинга Bently Nevada 3500, DCS/SCADA, ПО Bently Nevada System 1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Высокая точность: 24-битное разрешение и частота дискретизации до 128 кГц для микронных измерений.
- Многофункциональность: Поддержка проксимитных и вибрационных сенсоров в одном модуле.
- Расширенная диагностика: Контроль состояния каналов, сенсоров и модуля, раннее выявление неисправностей.
- Легкая интеграция: Совместимость с системой Bently Nevada 3500 и стандартными промышленными протоколами.
- Горячая замена: Замена модуля без остановки системы мониторинга, минимизация простоя.
- Устойчивость: Широкий диапазон температур и защита от ЭМП, надежность в сложных условиях.
- Детальный анализ: Обработка спектра вибраций для выявления ранних признаков деградации механизмов.
Области применения и примеры использования
- Энергетика: На атомной электростанции Bently Nevada 177230-01-02-05 интегрирован в систему мониторинга турбин. Модуль обрабатывает сигналы от проксимитных сенсоров зазора и вибрационных датчиков, передавая данные о состоянии ротора и статора в контроллер. Раннее выявление несоосности вала позволило провести плановое обслуживание, предотвратив разрушение турбины.
- Нефтегазовая промышленность: На морской платформе Bently Nevada 177230-01-02-05 используется для мониторинга компрессоров и насосов. Модуль обрабатывает сигналы от индуктивных сенсоров скорости и акселерометров, обнаруживая износ подшипников в ранней стадии. Устойчивость к влаге и соли гарантирует надежную работу в агрессивной морской среде.
- Металлургическая промышленность: В сталелитейном заводе Bently Nevada 177230-01-02-05 мониторит рольганги и электродвигатели на линии прокатки. Модуль анализирует спектр вибраций, выявляя дисбаланс и износ роликов, что позволяет операторам регулировать параметры процесса и улучшать качество продукции.
- Судостроение: На грузовом судне Bently Nevada 177230-01-02-05 контролируетmarinedвигатель и шпиндельную группу. Модуль обрабатывает сигналы от вибрационных сенсоров и датчиков скорости, передавая данные в систему мониторинга корабля. Надежность модуля в условиях сильных вибраций и перепадов температур обеспечивает безопасность плавания.
Сравнение с конкурентами
| Параметр | Bently Nevada 177230-01-02-05 | Конкурентный продукт (Универсальный модуль обработки сигналов) | Преимущество Bently Nevada |
|---|---|---|---|
| Разрешение ADC/DAC | 24 бит | 16 бит | Высокая точность измерений для детального анализа |
| Частота дискретизации | До 128 кГц | До 64 кГц | Более детальная обработка спектра вибраций |
| Поддерживаемые сенсоры | Проксимитные + вибрационные | Только вибрационные | Многофункциональность, экономия на оборудовании |
| Диагностика | Канальная + сенсоры + самодиагностика | Только канальная | Раннее выявление всех типов неисправностей |
| Интеграция | Система Bently Nevada 3500 + DCS/SCADA | Только DCS/SCADA | Легкая интеграция в специализированные системы мониторинга |
| Горячая замена | Да | Нет | Минимизация простоя при обслуживании |
| Рабочая температура | -40 °C до +70 °C | -20 °C до +60 °C | Устойчивость в экстремальных условиях |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте Bently Nevada 177230-01-02-05, если вам нужен модуль для: 1) Мониторинга вращательных механизмов с высокими требованиями к точности; 2) Интеграции в систему Bently Nevada 3500; 3) Обработки сигналов от разных типов сенсоров (проксимитные, вибрационные); 4) Работы в экстремальных промышленных условиях. При выборе учитывайте количество каналов (4), тип сенсоров и требуемый уровень диагностики.
Меры предосторожности
- При установке Bently Nevada 177230-01-02-05 используйте только оригинальные кабели и адаптеры Bently Nevada для подключения сенсоров. Обеспечьте надежную заземлку модуля и шкафа 3500 для снижения влияния ЭМП.
- Перед запуском калибруйте модуль с использованием сертифицированных эталонов и ПО Bently Nevada 3500 Rack Configuration Software. Настройте пороговые значения в соответствии с требованиями к контролируемому механизму.
- Не превышайте допустимые пределы питания (24 ВДС ±10%) и температуры эксплуатации. Монтируйте шкаф с модулем в хорошо проветренном месте, избегайте попадания пыли и влаги.
- Регулярно обновляйте прошивку модуля через официальные каналы Bently Nevada, чтобы исправить уязвимости и улучшить функциональность.
- При обнаружении сигналов диагностики (алерты, искажения сигнала) остановите мониторируемый механизм (при критических дефектах) и проверьте сенсоры, кабели и модуль. В случае необходимости обратитесь к авторизованному сервису Bently Nevada.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние разъемов и кабелей, очищайте шкаф от пыли, проверяйте индикаторы состояния каналов.
- Калибровка: Каждый год калибруйте модуль с использованием сертифицированных измерительных инструментов. Калибровку рекомендуется проводить специалистами сервисного центра Bently Nevada.
- Конфигурация: Сохраняйте резервные копии конфигурации модуля после настройки и изменений. Это позволит быстро восстановить работу в случае замены модуля.
- Диагностика: Используйте ПО Bently Nevada System 1 для анализа данных модуля Bently Nevada 177230-01-02-05 и выявления ранних признаков деградации механизмов. Регулярно проверяйте логи диагностики.
- Запасные части: Для критических механизмов рекомендуется хранить запасной модуль Bently Nevada 177230-01-02-05, чтобы минимизировать время простоя в случае поломки основного устройства.
Bently Nevada 177230-01-02-05 — высокоточный и надежный модуль обработки сигналов, который становится ядром системы мониторинга вращательных механизмов. Благодаря своей точности, многофункциональности и расширенной диагностике, модуль помогает предотвращать дорогостоящие аварии, продлевать срок службы оборудования и улучшать безопасность промышленных процессов.
