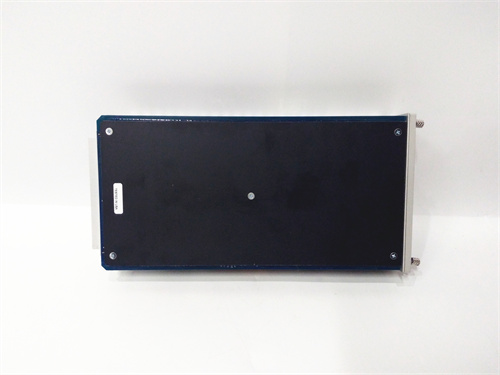

BENTLY NEVADA 3500/15-04-00-00 — Модуль обработки сигналов для системы мониторинга 3500

Описание продукта

Технические параметры

• Тип модуля: Модуль обработки сигналов от индуктивных сенсоров и вибропреобразователей
• Количество каналов: 4 независимых канала (один сенсор на канал)
• Поддерживаемые сенсоры: Индуктивные сенсоры BENTLY NEVADA 330101, гибридные вибропреобразователи (4–20 мА), датчики температуры Pt100
• Тип принимаемых сигналов: Аналоговый (±5 В ДС, ±10 В ДС), ток 4–20 мА
• Разрешение обработки: 24 бит
• Частотный диапазон: 0–10 000 Гц (для вибрации)
• Точность обработки: ±0.02% от полного диапазона
• Протоколы связи с центральным модулем: Bently Nevada Communication Protocol (BNCP), Modbus RTU
• Интерфейсы: RS-485, порт для подключения сенсоров (шестипиновый разъем)
• Встроенные функции: Локальная диагностика каналов, сигнализация об ошибках (обрыв, короткое замыкание), фильтрация шумов
• Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 1.0 А
• Рабочая температура: -40 °C до +75 °C
• Влажность: 5–95% (без конденсации)
• Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
• Размеры: 160 × 90 × 70 мм
• Крепление: DIN-рейка (35 мм) / шасси системы 3500
• Сертификации: CE, UL, ATEX Zone 2, IEC 61508 (SIL 2)
• Совместимость с системами: BENTLY NEVADA 3500, PLC Siemens S7-1500, ABB AC500, Schneider Modicon M580

Преимущества и особенности

1. Высокая точность обработки: BENTLY NEVADA 3500/15-04-00-00 имеет разрешение 24 бит и точность ±0.02%, что позволяет детально анализировать слабые сигналы от сенсоров и выявлять минимальные изменения параметров вращательных механизмов.
2. Полная совместимость с сенсорами BENTLY NEVADA: Оптимизированная работа с индуктивными сенсорами 330101 и другими компонентами системы 3500 гарантирует отсутствие несовместимостей и максимальную надежность передачи данных.
3. Расширенная диагностика: Каждый канал имеет независимую диагностику — модуль автоматически обнаруживает обрыв кабеля, короткое замыкание или выход сенсора из строя, сигнализируя об этом центральному модулю и оператору.
4. Низкий уровень шумов: Специальная фильтрация шумов и защита от электромагнитных помех позволяют использовать BENTLY NEVADA 3500/15-04-00-00 в промышленных средах с высоким уровнем интерференций, сохраняя точность данных.
5. Простота интеграции: Модуль легко подключается к шасси системы 3500 и центральному модулю 3500/04, а совместимость с ведущими PLC позволяет интегрировать его в существующие системы автоматизации без дополнительных адаптеров.
6. Надежность в критических системах: Сертификация SIL 2 и ATEX Zone 2 подтверждает соответствие модуля требованиям к безопасностно важным объектам, а устойчивость к экстремальным температурам гарантирует работу в агрессивных средах.

Примеры применения в отраслях

• Энергетика: Использование BENTLY NEVADA 3500/15-04-00-00 в системах мониторинга турбин и генераторов на ТЭЦ и ГЭС — обработка сигналов от сенсоров 330101 (смещение, вибрация) и датчиков температуры Pt100, передача данных в центральный модуль 3500/04.
• Нефтегазовая промышленность: Обработка сигналов от сенсоров на добывающих платформах и реферериях — контроль компрессоров и насосов в опасных зонах (ATEX Zone 2), диагностика неполадок в реальном времени.
• Металлургия: Мониторинг вращательных механизмов вальцов и электродов — обработка сигналов вибрации и температуры, сигнализация о превышении критических параметров, предотвращение остановок производства.
• Химическая промышленность: Обработка сигналов от сенсоров в реакторах и смесителях — высокая точность гарантирует безопасность процессов, а сертификация SIL 2 подтверждает соответствие стандартам безопасности.
• Транспортная инфраструктура: Мониторинг дизельных двигателей на поездах и кораблях — компактный дизайн модуля и низкое потребление энергии делают его подходящим для мобильных объектов.

Сравнение с конкурентами

Советы по выбору

1. Определите количество требуемых каналов: Если вам нужно обработать сигналы от 4 сенсоров (например, для мониторинга одного крупного механизма с несколькими точками контроля), BENTLY NEVADA 3500/15-04-00-00 является оптимальным выбором — аналоги часто предлагают 2–3 канала.
2. Проверьте совместимость с сенсорами: Если вы используете индуктивные сенсоры BENTLY NEVADA 330101, модуль гарантирует максимальную точность и отсутствие несовместимостей — другие модули могут требовать дополнительной настройки.
3. Оцените требования к точности: Для критических процессов (турбины, компрессоры) с требованием высокой точности обработки (±0.02%) BENTLY NEVADA 3500/15-04-00-00 превосходит аналогов с точностью ±0.05% и выше.
4. Учтите условия эксплуатации: Для опасных зон (ATEX Zone 2) или систем SIL 2 сертификация модуля является обязательным требованием, которое не удовлетворяют все конкуренты.
5. Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения соответствия модуля вашим сенсорам и системы 3500, а также получения рекомендаций по конфигурации.

Важные примечания

• При подключении BENTLY NEVADA 3500/15-04-00-00 к сенсорам используйте только оригинальные кабели BENTLY NEVADA — несанкционированные кабели могут снизить точность и вызвать неполадки в диагностике.
• Перед монтажем модуля в шасси 3500 убедитесь в совместимости версии прошивки модуля с центральным модулем 3500/04 — обновите прошивку при необходимости через ПО BENTLY NEVADA System 1.
• Калибруйте каналы модуля раз в 18 месяцев с использованием официального оборудования BENTLY NEVADA — регулярная калибровка гарантирует сохранение высокой точности обработки.
• При использовании в опасных зонах (ATEX Zone 2) убедитесь в наличии сертификации ATEX у всех компонентов системы (модуль, сенсоры, кабели) — несоответствие может привести к нарушению безопасности.
• Не экспонируйте модуль температур выше +75 °C или ниже -40 °C, а также к прямому контакту с пылью и влагой — монтируйте только в шкафу или шасси 3500 с защитой IP20.
• При замене старого модуля на BENTLY NEVADA 3500/15-04-00-00 перенесите конфигурацию каналов из старого модуля через System 1 — это ускорит процесс замены и избежит ошибок в настройках.
