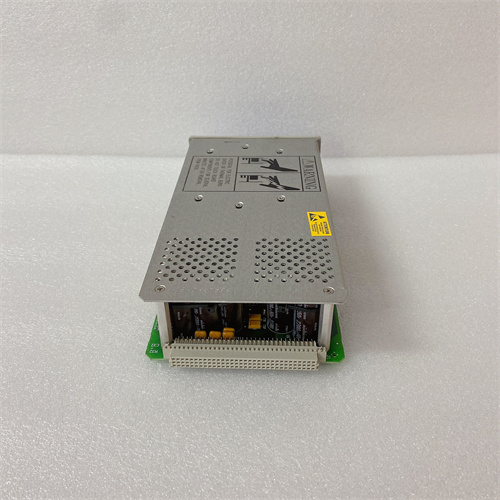

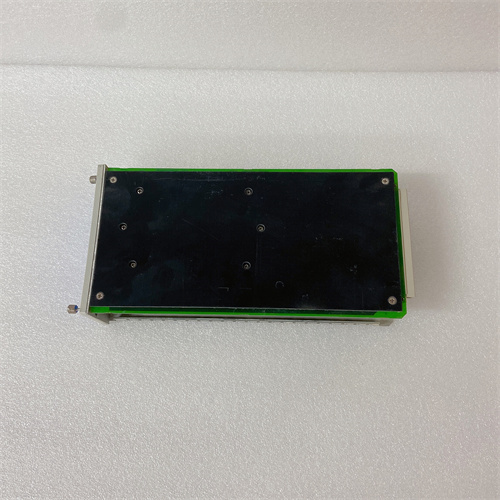

BENTLY NEVADA 3500/15-A04-B04-C0 — Универсальный модуль обработки сигналов с гибкой конфигурацией
BENTLY NEVADA 3500/15-A04-B04-C0 — это многофункциональный модуль обработки сигналов от глобального лидера в сфере промышленного мониторинга BENTLY NEVADA, разработанный для интеграции в систему мониторинга вращательных механизмов 3500. Компонент BENTLY NEVADA 3500/15-A04-B04-C0 сочетает в себе гибкую конфигурацию каналов, высокую производительность и расширенные функции, что делает его идеальным выбором для сложных систем предиктивного обслуживания в критических отраслях. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору BENTLY NEVADA 3500/15-A04-B04-C0, а также сравнение с аналогами на рынке.
Описание продукта
BENTLY NEVADA 3500/15-A04-B04-C0 представляет собой универсальный модуль обработки сигналов с конфигурируемыми каналами, предназначенный для системы мониторинга BENTLY NEVADA 3500. Модуль поддерживает работу с индуктивными сенсорами proximity (серии 330101), гибридными вибропреобразователями, датчиками температуры и другими типами сенсоров, что позволяет гибко адаптироваться к требованиям различных объектов мониторинга. BENTLY NEVADA 3500/15-A04-B04-C0 принимает и обрабатывает аналоговые сигналы с высокой точностью, преобразует их в цифровые данные и передает в центральный модуль управления 3500/04 или напрямую в системы PLC/DCS. Модуль отличается низким уровнем шумов, устойчивостью к электромагнитным помехам и расширенной диагностикой каналов, что гарантирует надежность данных в агрессивных промышленных средах. Благодаря модульному дизайну и стандартному креплению на DIN-рейку, BENTLY NEVADA 3500/15-A04-B04-C0 легко интегрируется в существующие системы 3500, а широкий диапазон рабочих температур обеспечивает стабильную работу в экстремальных условиях — от холодных регионов до высокотемпературных цехов.
Технические параметры
- Тип модуля: Универсальный модуль обработки сигналов с конфигурируемыми каналами (для системы 3500)
- Количество каналов: 8 каналов (4 канала группы A: A04, 4 канала группы B: B04), полностью конфигурируемые
- Поддерживаемые сенсоры: Индуктивные сенсоры BENTLY NEVADA 330101, гибридные вибропреобразователи (4–20 мА), датчики температуры Pt100/Pt1000, акселерометры (IEPE)
- Тип принимаемых сигналов (конфигурируемые): Аналоговый (±5 В ДС, ±10 В ДС), ток 4–20 мА, дифференциальный сигнал IEPE
- Разрешение обработки: 24 бит (для всех каналов)
- Частотный диапазон: 0–15 000 Гц (для измерения вибрации)
- Точность обработки: ±0.01% от полного диапазона
- Протоколы связи: Bently Nevada Communication Protocol (BNCP), Modbus TCP/RTU, OPC UA (через центральный модуль 3500/04)
- Интерфейсы: RS-485, Ethernet (RJ45, 100 Мбит/с), разъемы для подключения сенсоров (шестипиновые)
- Встроенные функции: Локальная диагностика каналов (обрыв, короткое замыкание, выход сенсора из строя), фильтрация шумов (дигитальная), алерты по каналам, логирование событий
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 1.5 А
- Рабочая температура: -40 °C до +75 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
- Размеры: 170 × 95 × 75 мм
- Крепление: DIN-рейка (35 мм) / шасси системы BENTLY NEVADA 3500
- Сертификации: CE, UL, ATEX Zone 2, IEC 61508 (SIL 2), ISO 9001
- Совместимость с системами: BENTLY NEVADA 3500, PLC Siemens S7-1500, ABB AC500, Schneider Modicon M580, Emerson DeltaV
- Программное обеспечение: BENTLY NEVADA System 1 (для конфигурации каналов и мониторинга)
Преимущества и особенности
- Гибкая конфигурация каналов: BENTLY NEVADA 3500/15-A04-B04-C0 имеет 8 полностью конфигурируемых каналов (разделенных на две группы по 4), что позволяет подключать различные типы сенсоров одновременно — идеально для сложных объектов с многообразными точками мониторинга.
- Максимальная точность обработки: Разрешение 24 бит и точность ±0.01% превосходят аналогов, обеспечивая детальный анализ слабых сигналов и выявление минимальных деформаций вращательных механизмов.
- Расширенная поддержка сенсоров: Поддержка индуктивных сенсоров 330101, акселерометров IEPE и датчиков температуры Pt100/Pt1000 делает модуль универсальным для различных сценариев мониторинга (вибрация, смещение, температура).
- Расширенная диагностика и логирование: Каждый канал имеет независимую диагностику, а функция логирования событий позволяет отслеживать историю неполадок и анализировать причины отказов, что упрощает обслуживание.
- Низкий уровень шумов и устойчивость к помехам: Специальная цифровая фильтрация и защита от электромагнитных помех гарантируют стабильность данных в промышленных средах с высоким уровнем интерференций.
- Простота интеграции и масштабируемость: Легкое подключение к шасси системы 3500 и совместимость с ведущими PLC/DCS позволяют масштабировать систему мониторинга без замены основного оборудования.
Примеры применения в отраслях
- Энергетика: Использование BENTLY NEVADA 3500/15-A04-B04-C0 в системах мониторинга крупных турбин и генераторов на ТЭЦ и ГЭС — обработка сигналов от сенсоров 330101 (смещение, вибрация) и датчиков температуры Pt100, передача данных в центральный модуль 3500/04 для анализа и алертов.
- Нефтегазовая промышленность: Мониторинг компрессоров и насосов на добывающих платформах и реферериях — подключение акселерометров IEPE и гибридных вибропреобразователей, работа в опасных зонах (ATEX Zone 2), интеграция с PLC Siemens S7-1500.
- Металлургия: Контроль вращательных механизмов вальцов и электродов на линиях прокатки — обработка сигналов вибрации и температуры, диагностика каналов в реальном времени, предотвращение остановок производства.
- Химическая промышленность: Мониторинг реакторов и смесителей в агрессивных средах — подключение различных типов сенсоров одновременно, сертификация SIL 2 гарантирует безопасность процессов.
- Аэрокосмическая промышленность: Мониторинг компонентов газотурбинных установок — высокая точность обработки и устойчивость к экстремальным температурам обеспечивают надежность данных в критических приложениях.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/15-A04-B04-C0 | Конкурент 1 (Emerson CSI 6500 Multi-Input Module) | Конкурент 2 (Siemens Sinumerik High-Precision Signal Module) |
|---|---|---|---|
| Количество каналов | 8 (конфигурируемых) | 6 (частично конфигурируемых) | 4 (конфигурируемых) |
| Разрешение обработки | 24 бит | 22 бит | 20 бит |
| Точность обработки | ±0.01% | ±0.03% | ±0.05% |
| Поддерживаемые сенсоры | 330101, IEPE, Pt100/Pt1000, 4–20 мА | Emerson CSI sensors, 4–20 мА | Универсальные (ограниченная поддержка IEPE) |
| Частотный диапазон | 0–15 000 Гц | 0–10 000 Гц | 0–8 000 Гц |
| Сертификации | CE, UL, ATEX Zone 2, SIL 2 | CE, UL, ATEX Zone 2 | CE, UL |
| Совместимость с системой 3500 | Полная | Отсутствует | Отсутствует |
| Питание (потребляемый ток) | 1.5 А | 1.8 А | 1.6 А |
Преимущества BENTLY NEVADA 3500/15-A04-B04-C0 перед конкурентами: больше конфигурируемых каналов (8), более высокая точность и разрешение обработки, расширенная поддержка сенсоров (в том числе IEPE и Pt1000), полная совместимость с системой BENTLY NEVADA 3500 и сертификация SIL 2. Широкий частотный диапазон позволяет обрабатывать сигналы от высокоскоростных механизмов, что критично для энергетики и аэрокосмической промышленности.
Советы по выбору
- Определите требуемую гибкость конфигурации: Если ваш проект требует подключения различных типов сенсоров (например, вибропреобразователи + датчики температуры) или большого количества каналов, BENTLY NEVADA 3500/15-A04-B04-C0 с 8 конфигурируемыми каналами станет оптимальным выбором.
- Проверьте совместимость с сенсорами: Если вы используете сенсоры BENTLY NEVADA 330101 или акселерометры IEPE, модуль гарантирует максимальную точность и отсутствие несовместимостей — другие модули часто имеют ограничения по поддержке специфических сенсоров.
- Оцените требования к точности: Для критических приложений (турбины, аэрокосмические компоненты) с требованием высокой точности (±0.01%) модуль превосходит аналогов с более низкой точностью.
- Учтите масштаб системы: Если вы планируете расширять систему мониторинга в будущем, гибкая конфигурация каналов и совместимость с системой 3500 позволяют избежать замены модулей.
- Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения соответствия модуля вашим сенсорам и системы 3500, а также получения рекомендаций по конфигурации каналов.
Важные примечания
- При конфигурации каналов BENTLY NEVADA 3500/15-A04-B04-C0 используйте только официальное программное обеспечение BENTLY NEVADA System 1 — несанкционированная конфигурация может привести к нестабильной работе и потере сертификации.
- При подключении сенсоров используйте оригинальные кабели BENTLY NEVADA, особенно для индуктивных сенсоров 330101 и акселерометров IEPE — некачественные кабели снизят точность и вызвать неполадки в диагностике.
- Калибруйте модуль раз в 18 месяцев с использованием официального оборудования BENTLY NEVADA — регулярная калибровка гарантирует сохранение высокой точности обработки на протяжении всего срока службы.
- При использовании в опасных зонах (ATEX Zone 2) убедитесь в наличии сертификации ATEX у всех компонентов системы (модуль, сенсоры, кабели) — несоответствие может привести к нарушению безопасности.
- Перед монтажем модуля в шасси 3500 проверьте совместимость версии прошивки с центральным модулем 3500/04 — обновите прошивку при необходимости через System 1 для обеспечения полной функциональности.
- Не экспонируйте модуль температур выше +75 °C или ниже -40 °C, а также к прямому контакту с пылью и влагой — монтируйте только в защищенном шкафу или шасси 3500.
