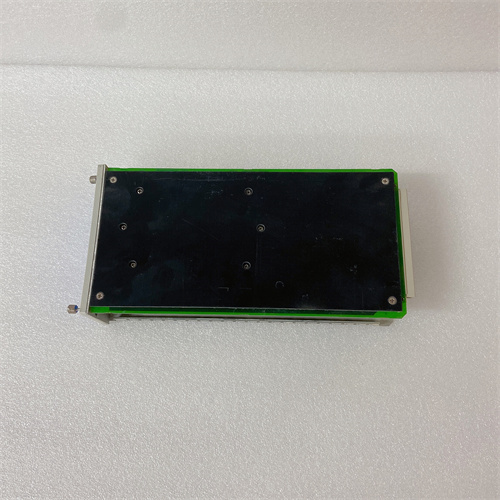

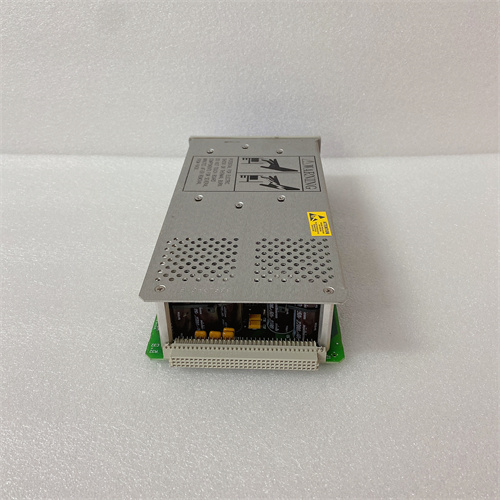

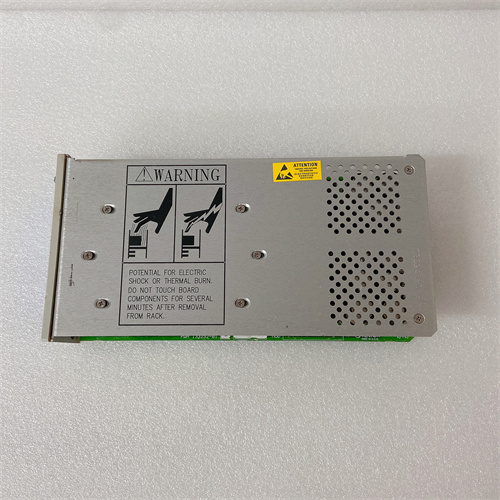

BENTLY NEVADA 3500/20-A01-B02-C01 – Центральный процессорный модуль системы мониторинга 3500
BENTLY NEVADA 3500/20-A01-B02-C01 – это ключевой центральный процессорный модуль (CPU) от компании BENTLY NEVADA, являющийся мозгом системы мониторинга состояния промышленного оборудования Bently Nevada 3500. Устройство BENTLY NEVADA 3500/20-A01-B02-C01 отвечает за управление всеми компонентами системы, сбор и обработку данных от сенсорных модулей (например, 3500/15), генерацию сигналов алертов и защиты, а также коммуникацию с上位ными системами (DCS, SCADA, PLC). Это делает его неотъемлемым компонентом для критического мониторинга турбин, генераторов, компрессоров и насосов в энергетике, нефтегазовой отрасли, металлургии и тяжелой промышленности России. Особенно ценным преимуществом BENTLY NEVADA 3500/20-A01-B02-C01 является его высокая производительность, отказоустойчивость и полная совместимость с всеми модулями системы 3500, обеспечивая стабильную и безопасную эксплуатацию объектов критической инфраструктуры.
Описание продукта
BENTLY NEVADA 3500/20-A01-B02-C01 представляет собой центральный процессорный модуль для системы мониторинга Bently Nevada 3500, предназначенный для координации работы всех подключенных модулей и обработки диагностических данных. Компонент BENTLY NEVADA 3500/20-A01-B02-C01 выполняет функции управления коммуникацией по внутренней шине системы, хранения конфигурационных параметров, анализа потоков данных от сенсорных модулей и генерации управляющих сигналов. Одной из ключевых особенностей BENTLY NEVADA 3500/20-A01-B02-C01 является поддержка реального времени обработки данных и двойной резервной конфигурации (опционально), обеспечивающей непрерывную работу системы при отказе одного модуля. BENTLY NEVADA 3500/20-A01-B02-C01 монтируется в стандартную раму системы 3500, оснащается интуитивно понятным интерфейсом для конфигурации через программное обеспечение Bently Nevada System 1 и предоставляет расширенные возможности для мониторинга и диагностики оборудования. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, нефтегазовых комплексах и других объектах, где требуется максимальная надежность и безопасность.
Технические параметры
- Тип устройства: Центральный процессорный модуль (CPU) системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Управление подключенными модулями (сенсорными, защитными, коммуникационными)
- Сбор и обработка данных от 8-32 модулей (в зависимости от конфигурации рамы)
- Хранение конфигурационных параметров и исторических данных (до 1 ГБ)
- Генерация сигналов алертов (оповещения, аварии) и сигналов защиты
- Поддержка реального времени (задержка обработки ≤ 1 мс)
- Резервное копирование и восстановление конфигурации
- Коммуникационные интерфейсы:
- Внутренняя шина системы 3500: высокоскоростная шина (до 1 Гбит/с) для связи с модулями
- Внешняя коммуникация:
- Ethernet (RJ45): 2 порта (10/100/1000 Мбит/с) для подключения к операторскому терминалу или сети
- RS-485: для связи с модулями третьих сторон (Modbus RTU)
- Опциональные интерфейсы: Profinet IO, Ethernet/IP, OPC UA Server
- Сигналы алертов: 8 дискретных выходов (NO/NC) – групповые или индивидуальные
- Процессор и память:
- Процессор: многоядерный ARM Cortex-A9 (частота 1 ГГц)
- Оперативная память (RAM): 2 ГБ DDR3
- Постоянная память (Flash): 8 ГБ (для хранения конфигурации и логов)
- Программное обеспечение:
- Поддержка программного обеспечения Bently Nevada System 1 v6.0 и выше
- Встроенная операционная система: Linux Real-Time (сниженная задержка)
- Функции диагностики: самодиагностика модуля, мониторинг состояния шины, логирование ошибок
- Электрические характеристики:
- Напряжение питания: 24 В DC ±10% (от системы 3500)
- Потребляемый ток: ≤ 400 мА (в режиме обычной работы)
- Защита от перегрузки, короткого замыкания и полярности: встроенная
- Операционные температуры: 0 °C до +60 °C (рабочая температура рамы системы 3500)
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Сертификации: ГОСТ Р, CE, UL, SIL 3 (по функциональной безопасности), IEEE 693, IEC 61508, ATEX (зона 2/22)
Преимущества и особенности
- Высокая производительность и реальное время: Многоядерный процессор и оптимизированная операционная система обеспечивают обработку данных от сотен сенсоров с задержкой ≤ 1 мс, что критично для своевременной реакции на аномалии BENTLY NEVADA 3500/20-A01-B02-C01.
- Отказоустойчивость и резервность: Поддержка двойной резервной конфигурации (активный/пассивный режим) гарантирует непрерывную работу системы при отказе одного модуля, повышая надежность BENTLY NEVADA 3500/20-A01-B02-C01 на критических объектах.
- Полная совместимость с системой 3500: Идеальная интеграция с сенсорными модулями (3500/15), модулями защиты (3500/32) и коммуникационными модулями обеспечивает единое управляемое пространство и простоту масштабирования.
- Расширенные коммуникационные возможности: Поддержка Ethernet, RS-485 и опциональных индустриальных протоколов (Profinet IO, OPC UA) позволяет легко интегрировать BENTLY NEVADA 3500/20-A01-B02-C01 в существующие DCS, SCADA и PLC системы.
- Простота конфигурации и эксплуатации: Интуитивно понятное программное обеспечение Bently Nevada System 1 и функция самодиагностики упрощают настройку, мониторинг и обслуживание модуля.
- Хранение исторических данных: Память на 8 ГБ позволяет сохранять конфигурационные параметры и исторические данные о состоянии оборудования за длительный период, что важно для тренд-анализа и предиктивного обслуживания.
- Соответствие высоким стандартам безопасности: Сертификация SIL 3 и соответствие требованиям IEEE 693, IEC 61508 делают BENTLY NEVADA 3500/20-A01-B02-C01 подходящим для объектов с строгими требованиями к функциональной безопасности.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Калининской области BENTLY NEVADA 3500/20-A01-B02-C01 используется в двойной резервной конфигурации для управления системой мониторинга главных турбин и генераторов. Модуль собирает данные от 16 сенсорных модулей 3500/15, обрабатывает сигналы и передает команды в систему защиты, обеспечивая безопасность эксплуатации с нулевым допуском к простоям.
- Крупная ТЭЦ (2,0 ГВт): В тепловой электростанции в Красноярском крае BENTLY NEVADA 3500/20-A01-B02-C01 управляет системой мониторинга 4 котлотурбинных агрегатов. Модуль обрабатывает данные о вибрации, положении валов и температуре подшипников, генерирует алерты и передает данные в DCS Siemens PCS 7. Благодаря реальному времени обработки, операторы своевременно реагируют на аномалии, снизив количество внеплановых остановок на 35%.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Ямало-Ненецком автономном округе BENTLY NEVADA 3500/20-A01-B02-C01 интегрирован в систему мониторинга 8 тяжелых компрессоров. Модуль коммуницирует с сенсорными модулями и SCADA-системой Schneider Electric EcoStruxure, передавая данные о состоянии оборудования в облачную платформу предиктивного обслуживания. Резервная конфигурация гарантирует непрерывную работу даже в условиях удаленных районов.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/20-A01-B02-C01 управляет системой мониторинга плавильных печей и вентиляторов. Модуль собирает данные от пьезоэлектрических сенсоров вибрации и индуктивных сенсоров положения, выполняет анализ и передает сигналы в DCS ABB 800xA. Хранение исторических данных позволило инженерам выявить тенденции износа компонентов и оптимизировать график ремонтов.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/20-A01-B02-C01 | Конкурентский продукт (Siemens S7-400H CPU) | Преимущество BENTLY NEVADA 3500/20-A01-B02-C01 |
|---|---|---|---|
| Задержка обработки | ≤ 1 мс (реальное время) | ≤ 10 мс | Быстрая реакция на аномалии, критическая для мониторинга оборудования |
| Резервность | Двойная резервная конфигурация (активный/пассивный) | Резервная конфигурация с задержкой переключения | Мгновенное переключение при отказе, без потери данных |
| Совместимость с сенсорами | Полная совместимость с сенсорами Bently Nevada и модулями 3500 | Ограниченная совместимость с специализированными сенсорами | Идеальная интеграция в существующие решения Bently Nevada |
| Сертификация SIL | SIL 3 | SIL 2 | Подходит для более критических систем с высокими требованиями к безопасности |
| Хранение данных | 8 ГБ Flash (исторические данные, конфигурация) | 2 ГБ Flash | Длинный период хранения исторических данных для тренд-анализа |
| Коммуникационные интерфейсы | Ethernet, RS-485, опционально Profinet IO/OPC UA | Ethernet, Profinet | Широкая поддержка индустриальных протоколов для интеграции с上位ными системами |
| Простота конфигурации | Интуитивно понятное ПО Bently Nevada System 1 | Требует специального обучения | Легкая настройка и обслуживание без глубоких знаний системы |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите количество подключенных модулей – BENTLY NEVADA 3500/20-A01-B02-C01 поддерживает до 32 модулей, поэтому рассчитайте требуемую емкость рамы системы 3500.
- Проверьте требования к резервности – для критических объектов (АЭС, крупные ТЭЦ) выберите двойную резервную конфигурацию модуля.
- Оцените требуемые коммуникационные интерфейсы – если нужно интеграция с Profinet IO или OPC UA, выберите вариант с опциональными модулями.
- Убедитесь в совместимости с программным обеспечением – модуль требует ПО Bently Nevada System 1 v6.0 или выше.
- Купайте через официальных дилеров BENTLY NEVADA – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, интеграция, обслуживание).
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/20-A01-B02-C01 должен выполнять квалифицированный персонал с опытом работы с системой мониторинга Bently Nevada 3500.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает повреждение модуля и других компонентов.
- При подключении коммуникационных кабелей используйте экранированные линии и соблюдайте правила заземления – это снижает влияние электромагнитных помех и гарантирует стабильную коммуникацию.
- Во время эксплуатации регулярно обновляйте прошивку модуля через официальный портал BENTLY NEVADA, выполняйте резервное копирование конфигурации и контролируйте индикаторы статуса.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – это гарантирует долговечность и надежность работы в суровых промышленных условиях.
- 3500/20-A01-B02-C01
