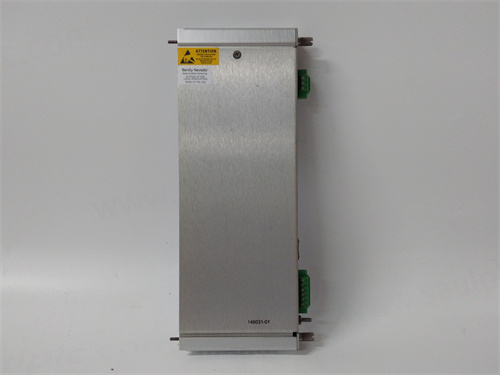

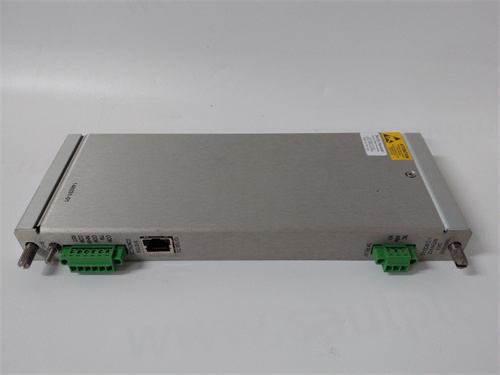

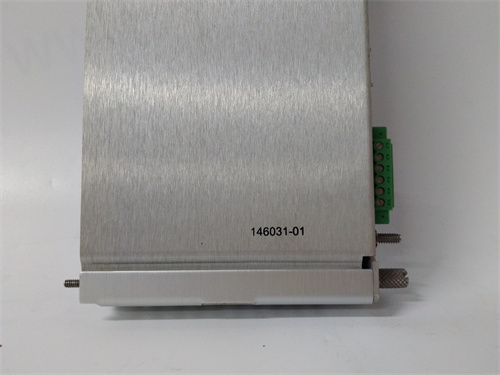

BENTLY NEVADA 3500/22-02-02-GCN – Модуль коммуникации для системы мониторинга 3500
BENTLY NEVADA 3500/22-02-02-GCN – это специализированный модуль коммуникации от компании BENTLY NEVADA, разработанный для обеспечения надежного обмена данными между системой мониторинга Bently Nevada 3500 и上位ными автоматическими системами (DCS, SCADA, PLC). Устройство BENTLY NEVADA 3500/22-02-02-GCN выступает в роли шлюза, обеспечивая передачу диагностических данных (вибрация, положение вала, скорость вращения), сигналов алертов и команд управления между центральным процессором системы 3500 (модуль 3500/20) и внешними платформами. Это делает его неотъемлемым компонентом для интеграции критического мониторинга в единственное информационное пространство объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России. Особенно ценным преимуществом BENTLY NEVADA 3500/22-02-02-GCN является его поддержка индустриальных протоколов, высокая отказоустойчивость и полная совместимость с компонентами системы 3500, обеспечивая стабильную и безопасную коммуникацию в суровых промышленных условиях.
Описание продукта
BENTLY NEVADA 3500/22-02-02-GCN представляет собой модуль коммуникации для системы мониторинга Bently Nevada 3500, предназначенный для организации двустороннего обмена данными между системой и внешними автоматическими комплексами. Компонент BENTLY NEVADA 3500/22-02-02-GCN поддерживает широкий спектр индустриальных коммуникационных протоколов, что позволяет легко интегрировать систему 3500 в существующие автоматизированные решения любого производителя. Одной из ключевых особенностей BENTLY NEVADA 3500/22-02-02-GCN является его двойная коммуникационная интерфейсная схема и поддержка резервной связи, обеспечивающая непрерывность передачи данных при отказе одного канала. BENTLY NEVADA 3500/22-02-02-GCN монтируется в стандартную раму системы 3500, коммуницирует с центральным процессором через внутреннюю высокоскоростную шину и предоставляет гибкие настройки для конфигурации протоколов и параметров передачи данных. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, нефтегазовых комплексах и других объектах, где требуется надежная интеграция мониторинга с上位ными системами.
Технические параметры
- Тип устройства: Модуль коммуникации системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Передача диагностических данных (вибрация, положение вала, скорость, температура) от системы 3500 к上位ным системам
- Прием команд управления и конфигурационных параметров от上位ных систем
- Генерация и передача сигналов алертов (оповещения, аварии, готовность)
- Логирование коммуникационных событий и ошибок
- Поддержка резервной коммуникации (активный/пассивный режим)
- Поддерживаемые коммуникационные протоколы:
- Стандартные протоколы: Modbus RTU, Modbus TCP/IP, Ethernet/IP
- Индустриальные протоколы: Profinet IO, OPC UA Server, DNP3.0
- Протоколы Bently Nevada: GCN (Global Communication Network) для связи с ПО System 1
- Коммуникационные интерфейсы:
- Внутренняя связь: шина системы 3500 (скорость передачи до 1 Гбит/с)
- Внешние интерфейсы:
- Ethernet (RJ45): 2 порта (10/100/1000 Мбит/с) – для TCP/IP протоколов
- RS-485: 2 портa (полудуплекс) – для Modbus RTU
- Опциональный интерфейс: Fiber Optic (для длинно дистанционных связей)
- Характеристики передачи данных:
- Скорость передачи: до 1 Гбит/с (Ethernet), до 115200 бод (RS-485)
- Задержка передачи: ≤ 5 мс (для Ethernet), ≤ 10 мс (для RS-485)
- Максимальное количество передаваемых параметров: до 1000 тегов (переменных)
- Режимы передачи: циклическая (по расписанию), событийная (при изменении параметра)
- Программное обеспечение:
- Поддержка программного обеспечения Bently Nevada System 1 v6.0 и выше
- Инструменты конфигурации протоколов и тегов
- Логирование коммуникационных событий (сохранение в файлы логов)
- Электрические характеристики:
- Напряжение питания: 24 В DC ±10% (от системы 3500)
- Потребляемый ток: ≤ 300 мА (в режиме обычной работы)
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Операционные температуры: 0 °C до +60 °C (рабочая температура рамы системы 3500)
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Сертификации: ГОСТ Р, CE, UL, SIL 2 (по функциональной безопасности), IEEE 693, IEC 61508, ATEX (зона 2/22)
Преимущества и особенности
- Широкая поддержка индустриальных протоколов: Поддержка Modbus, Profinet IO, OPC UA и других протоколов делает BENTLY NEVADA 3500/22-02-02-GCN универсальным решением для интеграции с любыми上位ными системами (DCS, SCADA, PLC) от различных производителей.
- Резервная коммуникация и отказоустойчивость: Двойные Ethernet и RS-485 интерфейсы с поддержкой резервного режима гарантируют непрерывность передачи данных при отказе одного канала, повышая надежность BENTLY NEVADA 3500/22-02-02-GCN на критических объектах.
- Полная совместимость с системой 3500: Идеальная интеграция с центральным процессором 3500/20, сенсорными модулями 3500/15 и модулями защиты обеспечивает единое управление данными и простоту конфигурации.
- Высокоскоростная передача данных: Скорость передачи до 1 Гбит/с через Ethernet и задержка ≤ 5 мс позволяют реально передавать большие объемы диагностических данных без потери качества.
- Гибкая конфигурация: Интуитивно понятные инструменты ПО Bently Nevada System 1 позволяют настраивать протоколы, теги и режимы передачи данных под конкретные требования объекта.
- Логирование коммуникационных событий: Функция логирования ошибок и событий помогает быстро диагностировать проблемы с связью и обеспечивает трассируемость передачи данных.
- Соответствие промышленным стандартам: Сертификация SIL 2, защита от ЭМП класса EMS 5 и соответствие требованиям IEEE 693 делают BENTLY NEVADA 3500/22-02-02-GCN подходящим для эксплуатации в суровых промышленных условиях.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/22-02-02-GCN используется для интеграции системы мониторинга турбин с DCS Siemens SPPA-T3000. Модуль передачи данных о вибрации, положении валов и скорости вращения через протокол Profinet IO, обеспечивая безопасность эксплуатации агрегатов с высокими требованиями к надежности связи.
- Крупная ТЭЦ (2,0 ГВт): В тепловой электростанции в Красноярском крае BENTLY NEVADA 3500/22-02-02-GCN интегрирован в систему мониторинга котлотурбинных агрегатов с SCADA-системой GE iFIX. Модуль использует протокол OPC UA для передачи исторических и реальных данных о состоянии оборудования, позволяя операторам контролировать все параметры через единственный интерфейс.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/22-02-02-GCN обеспечивает связь между системой мониторинга компрессоров и PLC Allen-Bradley ControlLogix через протокол Ethernet/IP. Резервная коммуникация через два Ethernet порта гарантирует непрерывность передачи данных даже в условиях удаленных районов с нестабильным электроснабжением.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/22-02-02-GCN используется для интеграции мониторинга плавильных печей с DCS ABB 800xA. Модуль передачи сигналов алертов и диагностических данных через Modbus TCP/IP, позволяя инженерам своевременно реагировать на аномалии и планировать техническое обслуживание.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/22-02-02-GCN | Конкурентский продукт (Honeywell HC900 Communication Module) | Преимущество BENTLY NEVADA 3500/22-02-02-GCN |
|---|---|---|---|
| Поддерживаемые протоколы | Modbus, Profinet IO, OPC UA, Ethernet/IP, DNP3.0, GCN | Modbus, Ethernet/IP, OPC UA | Широкая поддержка индустриальных протоколов, включая GCN для ПО Bently Nevada |
| Резервная коммуникация | Двойные Ethernet/RS-485 интерфейсы (активный/пассивный) | Один Ethernet порт, без резервности | Непрерывность передачи данных при отказе канала |
| Скорость передачи | До 1 Гбит/с (Ethernet) | До 100 Мбит/с (Ethernet) | Высокоскоростная передача больших объемов диагностических данных |
| Количество тегов | До 1000 переменных | До 500 переменных | Поддержка большого количества параметров для мониторинга нескольких агрегатов |
| Совместимость | Полная совместимость с системой Bently Nevada 3500 | Ограниченная совместимость с системами третьих сторон | Идеальная интеграция в существующие решения Bently Nevada |
| Защита от ЭМП | Класс EMS 5 | Класс EMS 3 | Более высокая устойчивость к электромагнитным помехам в промышленных условиях |
| Логирование | Детальное логирование коммуникационных событий и ошибок | Базовое логирование | Легкая диагностика проблем с связью и трассируемость данных |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемые коммуникационные протоколы – BENTLY NEVADA 3500/22-02-02-GCN поддерживает большинство индустриальных протоколов, поэтому проверьте совместимость с вашей上位ной системой (DCS, SCADA, PLC).
- Оцените требования к резервности – для критических объектов выбирайте модуль с использованием двойных интерфейсов в резервном режиме.
- Рассчитайте количество передаваемых параметров – если нужно передавать более 500 тегов, BENTLY NEVADA 3500/22-02-02-GCN с поддержкой до 1000 переменных является оптимальным выбором.
- Убедитесь в совместимости с версией системы 3500 – модуль требует центрального процессора 3500/20 версии 4.0 или выше.
- Купайте через официальных дилеров BENTLY NEVADA – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, интеграция, обслуживание).
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/22-02-02-GCN должен выполнять квалифицированный персонал с опытом работы с системой мониторинга Bently Nevada 3500 и индустриальными коммуникационными протоколами.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает повреждение модуля и других компонентов.
- При подключении коммуникационных кабелей используйте экранированные линии, соблюдайте правила заземления и максимальные длины кабелей в соответствии с требованиями протоколов – это снижает влияние электромагнитных помех и гарантирует стабильную связь.
- Во время эксплуатации регулярно обновляйте прошивку модуля через официальный портал BENTLY NEVADA, контролируйте логи коммуникации и проверяйте состояние интерфейсов.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – это гарантирует долговечность и надежность работы в суровых промышленных условиях.
