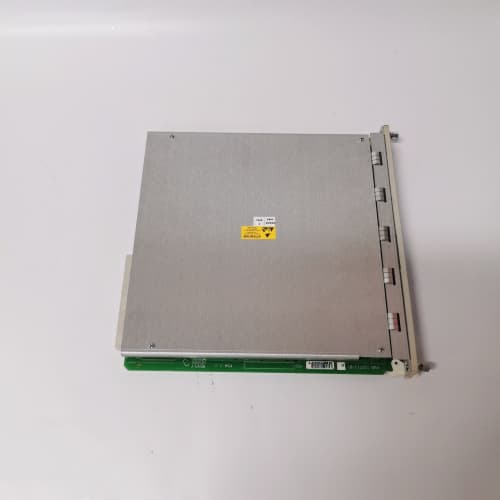

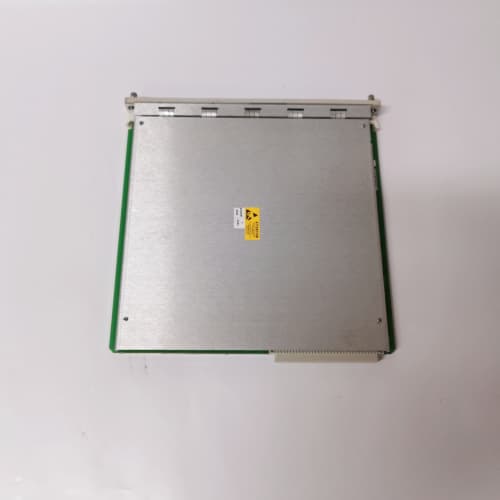

BENTLY NEVADA 3500/25-01-02-00 – Модуль питания для системы мониторинга 3500 (резервный)
BENTLY NEVADA 3500/25-01-02-00 – это высоконадежный резервный модуль питания от компании BENTLY NEVADA, разработанный для обеспечения стабильного электропитания всех компонентов системы мониторинга Bently Nevada 3500 (центральный процессор, сенсорные модули, модули коммуникации и защиты). Устройство BENTLY NEVADA 3500/25-01-02-00 представляет собой дублированную схему питания с автоматическим переключением, что гарантирует непрерывную работу системы даже при отказе одного канала питания или внешнего электроснабжения. Это делает его критически важным компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где остановка мониторинга может привести к серьезным экономическим потерям или безопасностным рискам. Особенно ценным преимуществом BENTLY NEVADA 3500/25-01-02-00 является его высокая эффективность, защита от перегрузок и полная совместимость с рамой системы 3500, обеспечивая надежность в суровых промышленных условиях.
Описание продукта
BENTLY NEVADA 3500/25-01-02-00 представляет собой резервный модуль питания двойного канала для системы мониторинга Bently Nevada 3500, предназначенный для преобразования входного напряжения сети в стабильное выходное напряжение для питания всех модулей в раме. Компонент BENTLY NEVADA 3500/25-01-02-00 сочетает в себе два независимых блока питания, работающих в режиме активный/пассивный или параллельно (зависимо от конфигурации), с автоматическим переключением при сбое одного из блоков. Одной из ключевых особенностей BENTLY NEVADA 3500/25-01-02-00 является встроенная система защиты от перегрузки, короткого замыкания, переvoltaжа и низкого напряжения, а также индикация статуса работы каждого канала. BENTLY NEVADA 3500/25-01-02-00 монтируется в стандартную раму системы 3500, подключается к внешнему электроснабжению (двум каналам для резервности) и распределяет стабильное напряжение по внутренней шине питания рамы. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, нефтегазовых комплексах и других критических объектах, где требуется максимальная отказоустойчивость системы мониторинга.
Технические параметры
- Тип устройства: Резервный модуль питания для системы мониторинга Bently Nevada 3500 (двухканальный)
- Функциональные возможности:
- Преобразование входного напряжения в стабильное выходное для питания модулей системы 3500
- Резервная работа двух каналов (автоматическое переключение при отказе)
- Защита от перегрузки, короткого замыкания, переvoltaжа, низкого напряжения и обратной полярности
- Индикация статуса работы каждого канала (LED-индикаторы)
- Сигналы состояния (дискретные выходы) для передачи информации о сбое в上位ные системы
- Электрические характеристики:
- Входное напряжение:
- Канал 1: 100–240 В АС (50/60 Гц) или 120–370 В ПС (опционально)
- Канал 2: 100–240 В АС (50/60 Гц) или 120–370 В ПС (опционально)
- Выходное напряжение: 24 В ПС ±0,5 В (стабильное)
- Максимальная выходная мощность: 2 x 150 Вт (по 150 Вт на каждый канал)
- Максимальный выходной ток: 2 x 6,25 А (по 6,25 А на каждый канал)
- Эффективность преобразования: ≥ 90% (при полной нагрузке)
- Коэффициент мощности (PF): ≥ 0,95 (при входном напряжении 230 В АС)
- Входное напряжение:
- Защитные функции:
- Перегрузка: автоматическое отключение при превышении 110% номинальной мощности, восстановление после устранения причины
- Короткое замыкание: коротковременное отключение, повторный запуск после 3 секунды
- Переvoltaж/низкое напряжение: отключение при выходе входного напряжения за пределы допустимых значений
- Обратная полярность: блокировка вывода тока, защита внутренних схем
- Индикаторы и сигналы:
- LED-индикаторы: питание канала 1 (зеленый), питание канала 2 (зеленый), ошибка канала 1 (красный), ошибка канала 2 (красный)
- Дискретные выходы: 2 сигнала состояния (NO/NC) – один на каждый канал (сигнал ошибки)
- Габаритные размеры:
- Ширина: 96,5 мм (2 слота в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Операционные характеристики:
- Операционные температуры: 0 °C до +60 °C
- относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 2000 м
- Сертификации: ГОСТ Р, CE, UL, IEC 60950-1 (безопасность электроустройств), IEC 61000 (электромагнитная совместимость), ATEX (зона 2/22)
Преимущества и особенности
- Резервная работа двух каналов: Двухканальная схема с автоматическим переключением гарантирует непрерывное питание системы 3500 при отказе одного канала или внешнего электроснабжения, повышая отказоустойчивость BENTLY NEVADA 3500/25-01-02-00 на критических объектах.
- Высокая стабильность выходного напряжения: Точность регулировки выходного напряжения ±0,5 В обеспечивает безопасную и стабильную работу всех модулей системы 3500 (CPU, сенсорные, коммуникационные), предотвращая повреждение электроники.
- Комплексная система защиты: Защита от перегрузки, короткого замыкания, переvoltaжа и других нештатных режимов делает BENTLY NEVADA 3500/25-01-02-00 устойчивым к внешним воздействиям в суровых промышленных условиях.
- Высокая эффективность: Коэффициент эффективности ≥ 90% снижает энергопотребление и тепловыделение, экономия эксплуатационных затрат и увеличение срока службы модуля.
- Полная совместимость с системой 3500: Идеальная интеграция с рамой системы 3500 и всеми модулями (3500/20, 3500/15, 3500/22) обеспечивает простоту монтажа и эксплуатации без дополнительных адаптеров.
- Интуитивная индикация и сигнализация: LED-индикаторы статуса и дискретные выходы для сигнализации ошибок позволяют операторам быстро диагностировать проблемы и своевременно принять меры.
- Соответствие международным стандартам: Сертификация по ГОСТ Р, CE, UL и требованиям IEC гарантирует соответствие модуля высоким стандартам безопасности и качества.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/25-01-02-00 используется в составе системы мониторинга главных турбин и генераторов. Модуль питания работает от двух независимых каналов электроснабжения (основной и резервный), обеспечивая непрерывное питание CPU 3500/20 и сенсорных модулей 3500/15. При отказе основного канала автоматическое переключение происходит за 1 мс, без остановки мониторинга.
- Крупная ТЭЦ (2,0 ГВт): В тепловой электростанции в Красноярском крае BENTLY NEVADA 3500/25-01-02-00 питает систему мониторинга 4 котлотурбинных агрегатов. Модуль обеспечивает стабильное питание 16 модулей (CPU, сенсорные, коммуникационные), а сигналы состояния передаются в DCS Siemens PCS 7 для мониторинга статуса питания операторами.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Ямало-Ненецком автономном округе BENTLY NEVADA 3500/25-01-02-00 используется для питания системы мониторинга тяжелых компрессоров. Резервная схема питания гарантирует работоспособность мониторинга даже при нестабильном электроснабжении удаленных районов, предотвращая остановку производственного процесса.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/25-01-02-00 питает систему мониторинга плавильных печей и вентиляторов. Комплексная защита модуля от перегрузок и коротких замыканий позволяет ему работать в условиях высоких температур и пыльности, обеспечивая надежность мониторинга 24/7.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/25-01-02-00 | Конкурентский продукт (Siemens SITOP PSU8600) | Преимущество BENTLY NEVADA 3500/25-01-02-00 |
|---|---|---|---|
| Резервность | Двухканальный с автоматическим переключением | Одно или двухканальное (опционально) | Стандартная резервная схема, без дополнительных модулей |
| Выходная мощность | 2 x 150 Вт (общая 300 Вт) | 2 x 120 Вт (общая 240 Вт) | Большая мощность, поддержка большого количества модулей в раме 3500 |
| Точность выходного напряжения | ±0,5 В | ±1 В | Высокая стабильность, безопасная работа чувствительной электроники модулей 3500 |
| Эффективность | ≥ 90% | ≥ 85% | Ниже энергопотребление и тепловыделение, экономия затрат |
| Совместимость | Полная совместимость с системой Bently Nevada 3500 | Ограниченная совместимость с системами третьих сторон | Идеальная интеграция, простота монтажа и конфигурации |
| Сигналы состояния | 2 дискретных выхода (по одному на канал) | 1 дискретный выход (общий сигнал ошибки) | Детальная диагностика состояния каждого канала |
| Защитные функции | Перегрузка, короткое замыкание, переvoltaж, низкое напряжение, обратная полярность | Перегрузка, короткое замыкание, переvoltaж | Расширенная защита от нештатных режимов |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемую мощность: BENTLY NEVADA 3500/25-01-02-00 с общей мощностью 300 Вт подходит для рам 3500 с до 32 модулями – рассчитайте количество подключенных компонентов (CPU, сенсорные, коммуникационные).
- Проверьте тип входного напряжения: выберите вариант с АС (100–240 В) или ПС (120–370 В) в зависимости от схемы электроснабжения объекта.
- Оцените требования к отказоустойчивости: для критических объектов (АЭС, крупные ТЭЦ) модуль с двойным каналом является обязательным выбором для гарантирования непрерывной работы.
- Убедитесь в совместимости с версией рамы 3500: модуль подходит для всех версий рам системы 3500 (от v4.0 и выше).
- Купайте через официальных дилеров BENTLY NEVADA – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (монтаж, обслуживание).
Меры предосторожности
- Монтаж и подключение BENTLY NEVADA 3500/25-01-02-00 должен выполнять квалифицированный электротехник с опытом работы с промышленными системами мониторинга.
- Перед монтажом отключите все источники электропитания, проверьте отсутствие напряжения на контактах рамы и входных кабелях – это предотвращает электротравмы и повреждение модуля.
- При подключении соблюдайте полярность и соответствие типов кабелей (для АС/ПС) – используйте только сертифицированные кабели с достаточной сечением (не менее 1,5 мм² для входного напряжения).
- Во время эксплуатации регулярно проверяйте состояние LED-индикаторов, контролируйте сигналы состояния в上位ной системе и выполняйте периодическое диагностирование модуля через ПО Bently Nevada System 1.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – обеспечивайте хорошую вентиляцию рамы для снижения тепловыделения.
- 3500/25-01-02-00
